MT1110

シンプルで使いやすい製品から、モーターに応じて調整可能な多機能製品まで取り揃えております。
高効率、低振動、低騒音な駆動を、高い信頼性で提供する製品群となります。ファンモーター用ドライバーとして最適なソリューションを提供します。

概要

MT1110は12V用の単相BLDCモーターのプリドライバICです。入力PWMデューティに応じて出力PWMデューティを可変する事で速度制御を行います。入出力デューティの設定はIC内部の不揮発性メモリ（NVM）に保存させる事が可能です。
出力の電流位相をフィードバックすることで、設定パラメータや外付け部品不要で自動進角制御を行ないます。また立上り/立下りのソフトスイッチ傾斜を個別に調節可能です。これらの機能により様々なモータにおいて高効率・低騒音で駆動することが可能になります。

(1) 単相全波プリドライバIC（上側P-FET／下側N-FET用）
(2) 自動進角制御機能内蔵
(3) PWM入力デューティ0%時、スタンバイモード（消費電流 0.5mA以下）
(4) 出力デューティ遷移時間調整機能
(5) ソフトスタート機能
(6) PWMソフトスイッチ
(7) 電流リミッタ回路内蔵
(8) ロック保護及び自動復帰機能内蔵
(9) FG及びRD信号出力選択可
(10) 不揮発性メモリへのパラメータ設定を書き込み（１回のみ）
(11) 小型パッケージ（SQFN-12DA/DB）
(1) ゲーム機器用冷却ファン
(2) サーバー冷却ファン
(3) デスクトップPC用冷却ファン
(4) 電源ユニット冷却ファン

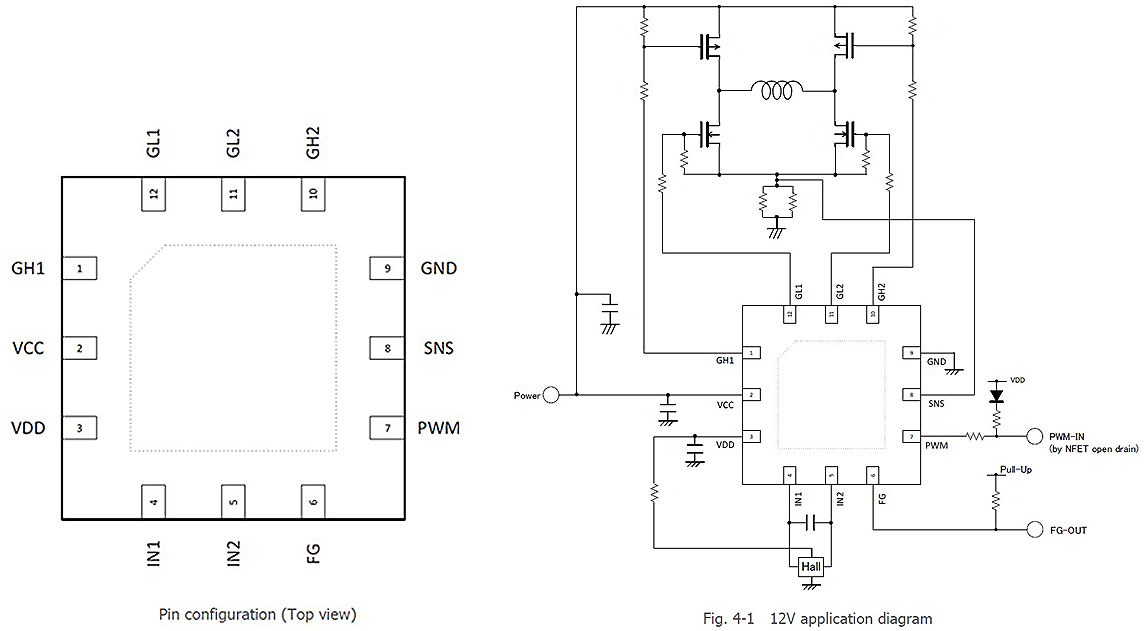

- SQFN-12DA

スクロールできます

ピンNo.	端子名	機能
1	GH1	上側外付けパワーFETゲート駆動出力（1）
2	VCC	電源供給端子
3	VDD	5Vレギュレータ出力およびデジタル系及びアナログ系回路電源供給端子
4	IN1	ホール信号入力端子（1）
5	IN2	ホール信号入力端子（2）
6	FG	モーター回転信号出力（FGまたはRD）
7	PWM	モーター回転速度制御信号入力端子
8	SNS	出力電流検出用抵抗接続端子
9	GND	GND端子
10	GH2	上側外付けパワーFETゲート駆動出力（2）
11	GL2	下側外付けパワーFETゲート駆動出力（2）
12	GL1	下側外付けパワーFETゲート駆動出力（1）

-記載された製品は改良などにより、外観及び記載事項の一部を予告なく変更することがあります。
-記載内容は実際にご注文される時点での個別の製品の仕様を保証するものではありませんので、ご使用にあたりましては、必ず製品仕様書・製品規格をご請求の上、確認して頂きますようお願い致します。
