選べる多彩なドライバで、
装置設計にジャストフィット
こんなお悩みありませんか？
- モーター駆動音が不快
- 振動により脱調や
トルク損失が発生 - モーターの発熱により
製造品の品質低下や
製造装置の停止が起こる - 接続方式を変えずに
性能を改善したい - 装置の脱調により
生産が滞ってしまう
FEATURES 01
静かな場所でも気にならない
静音性
クローズドループ制御により、ステッピングモーター特有の唸り音（キーン音）の発生を抑制します 。また、業界トップクラス*¹の14bit（16,000cpr）高分解能エンコーダからのフィードバック制御により、振動の少ない滑らかな動作を実現しました。
*¹2026年4月時点でエンコーダを組み込んだステッピングモーターとして（当社調べ）
FEATURES 02
無駄な電流を抑え省エネを実現
消費電力抑制

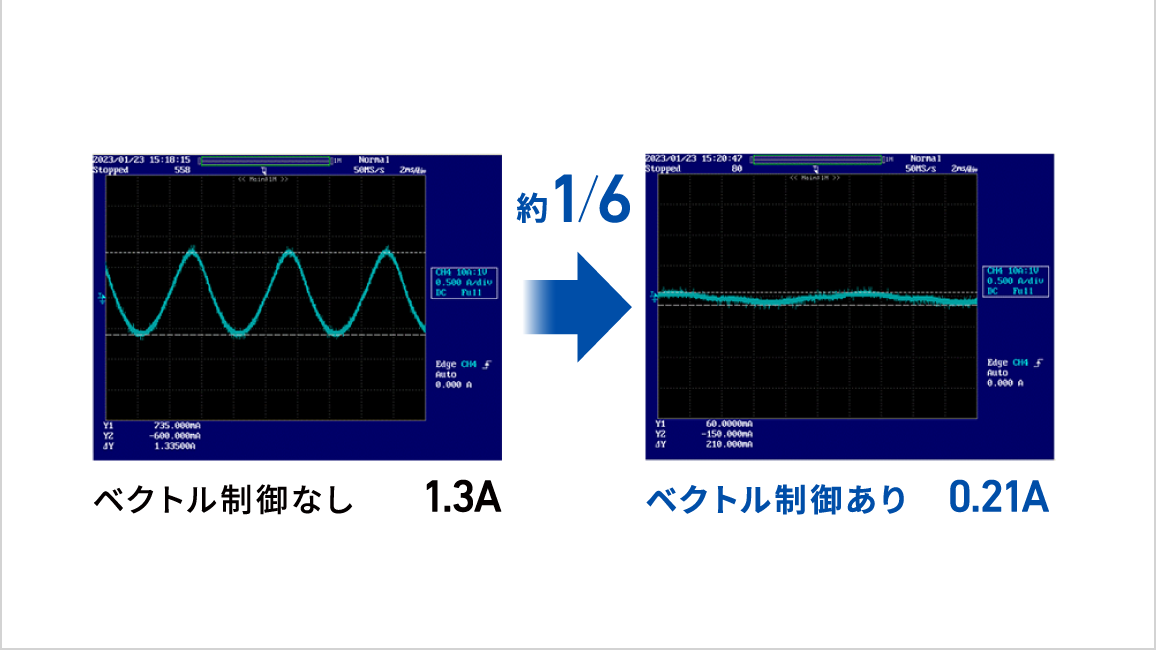

負荷状態に合わせて必要なトルク分の電流のみを供給する「ベクトル制御」を採用しました。常に最大電流を流す一般的なオープンループ制御と比較して、駆動電流を約1/6に低減 *²。無駄な電力をカットし、装置全体の省エネルギー化に貢献します。
*²無負荷状態での性能比
FEATURES 03
熱による装置トラブルや
精度低下を防ぐ

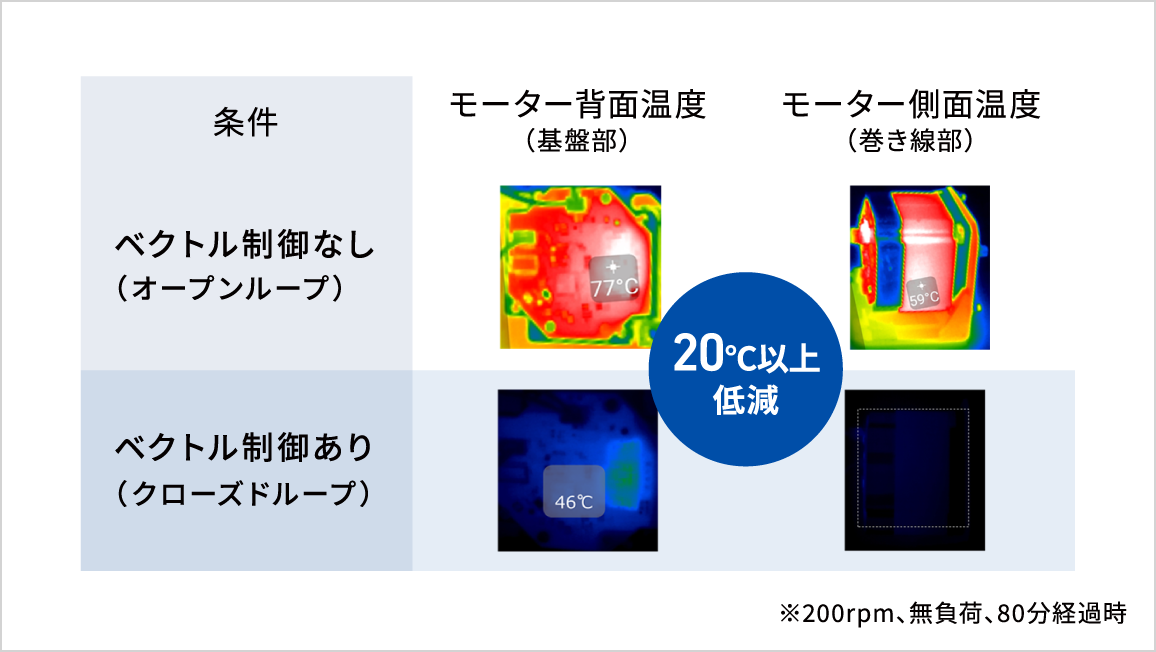

発熱抑制
効率的な電流制御の結果、モーター本体の発熱を大幅に抑制します。熱による加工精度の低下や、温度上昇に伴う装置の停止トラブルを未然に防ぎ、過酷な連続運転環境下でも、低温で安定したパフォーマンスを維持します。
FEATURES 04
主要な産業用ネットワークを
幅広くカバー

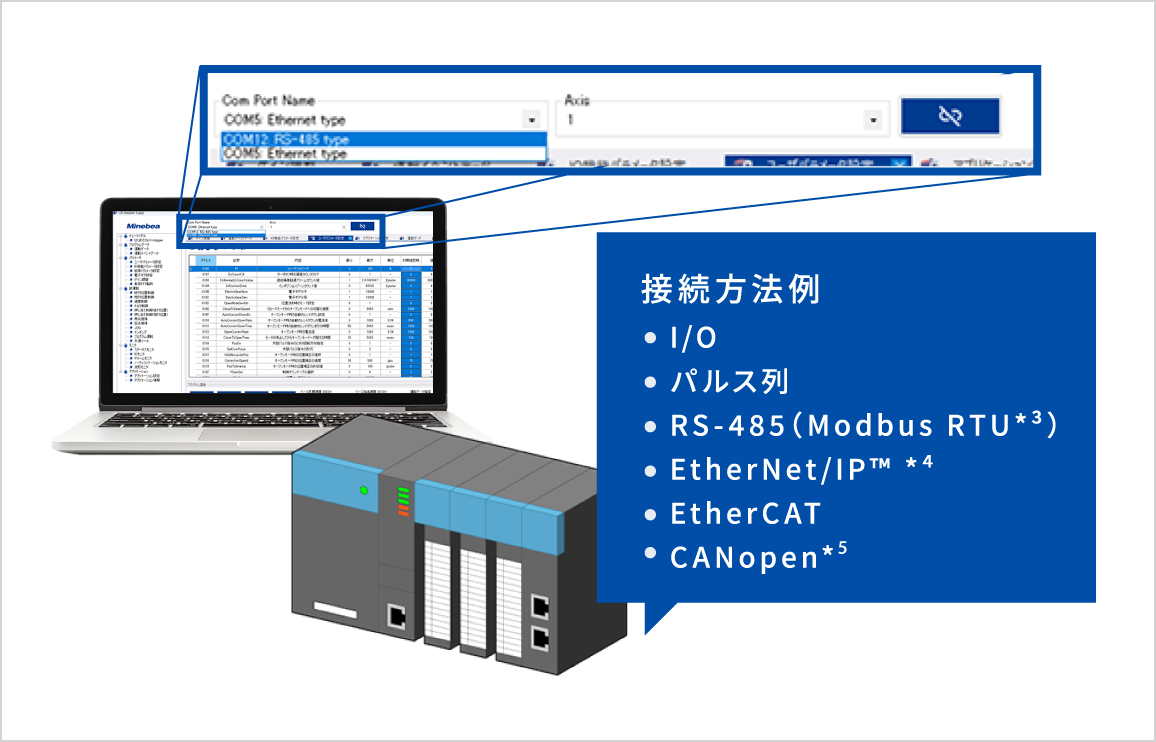

マルチプロトコル対応
I/O、パルス列入力に加えRS-485（Modbus RTU*³）、EtherNet/IP™ *⁴ 、EtherCAT、CANopen*⁵など主要な通信プロトコルに対応。PLCやPC、タッチパネルなど、お客様のシステム環境に合わせた柔軟な接続を提供します。
*³ Modbus RTUは、Schneider Electric USA Inc.の商標です。
*⁴ Sシリーズのみ
EtherNet/IP™は、ODVA（ODVA, Inc.）の商標です。
*⁵ Dシリーズのみ
FEATURES 05
導入前に使い勝手を確認

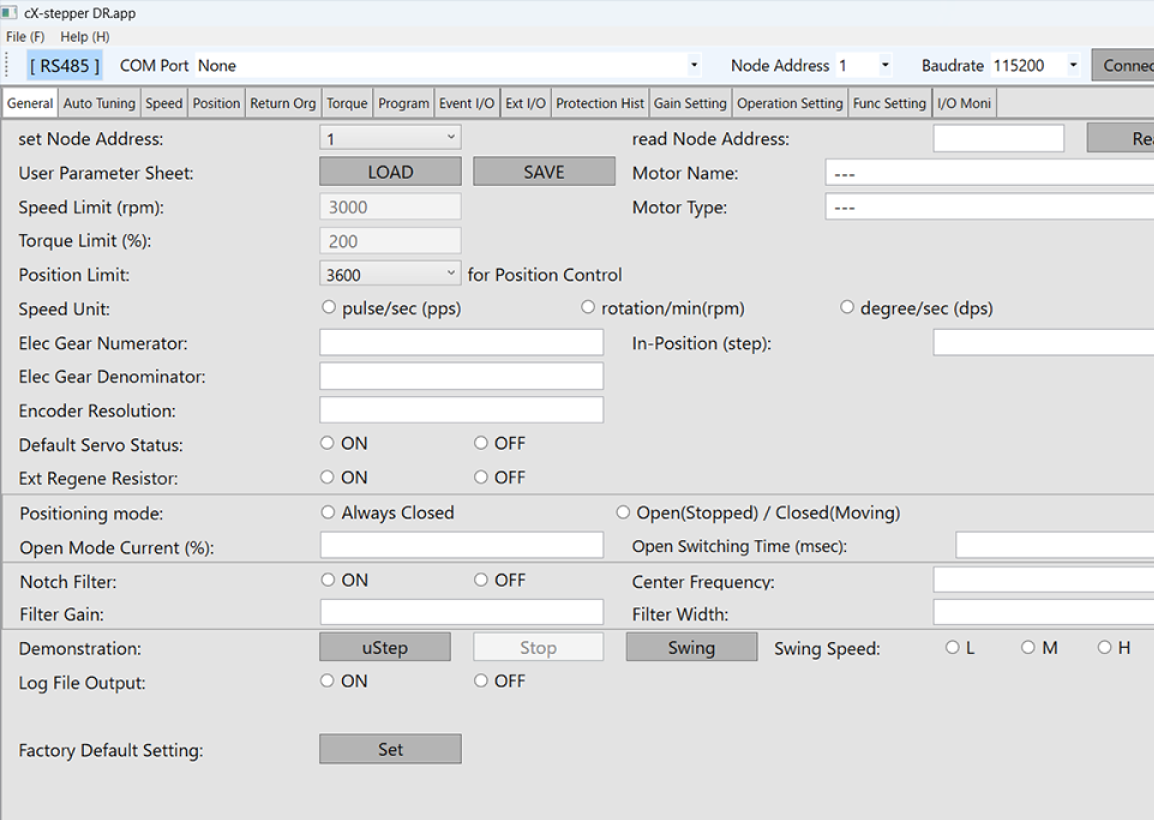

設定ソフトウェアの
無償提供
専用設定ソフトウェアをWebサイトより無償で提供いたします。パラメータ設定や運転データの作成だけでなく、波形モニタ機能やオートチューニング機能、FFT解析機能も搭載。導入前の操作性確認から実機調整まで、エンジニアの作業を強力に支援します。
まずは操作性をお確かめください。
ソフトウェアダウンロード
MOVIE
従来品との比較で見る
制御性

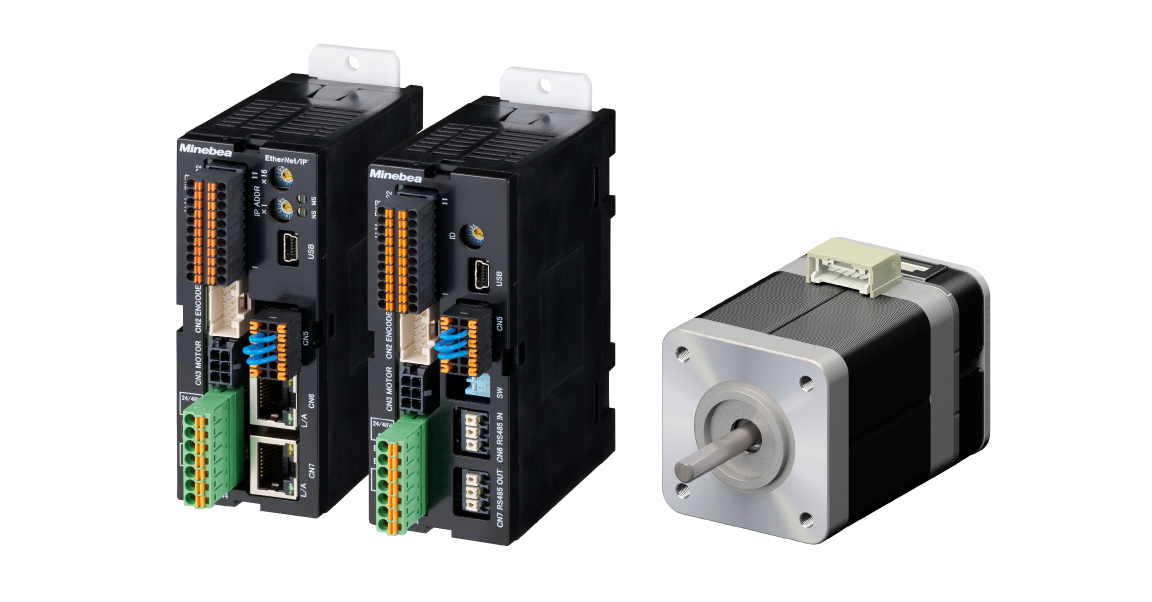

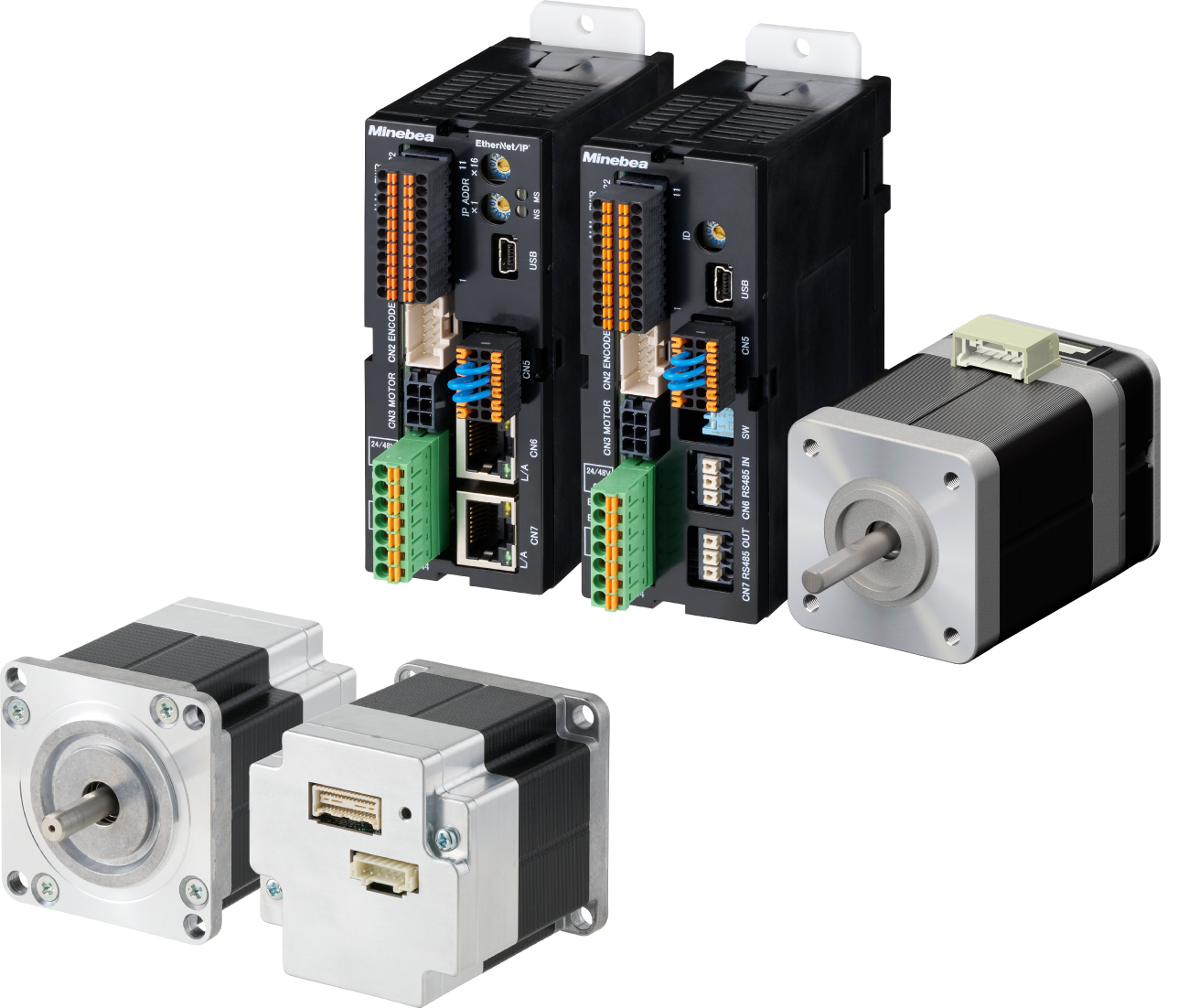

システム構成や環境に合わせて選べる
2つのシリーズ

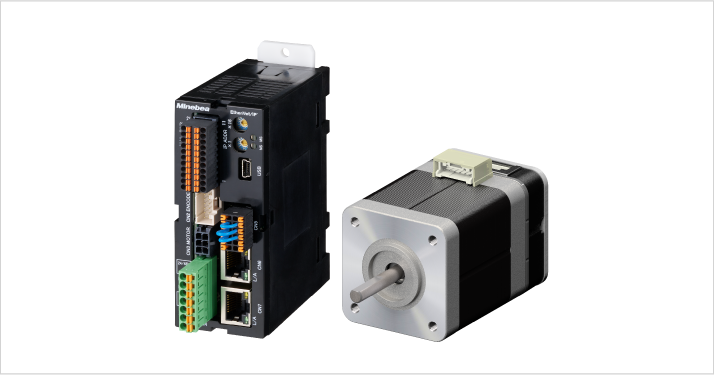

Sseries
モーターの性能を最大限に発揮
ドライバ別置き型

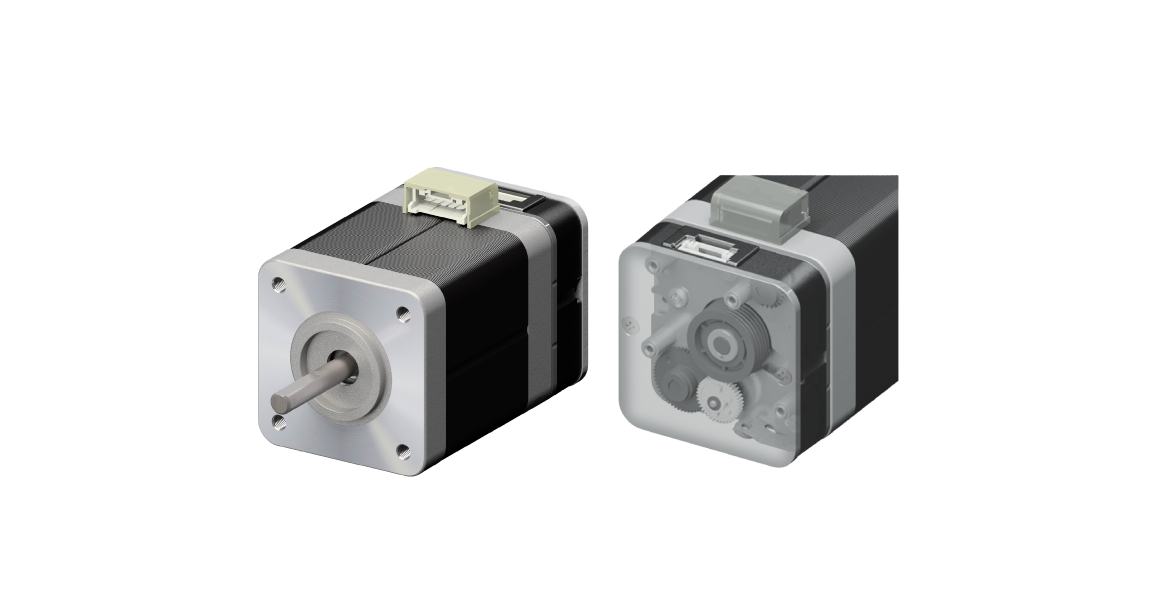

独自の薄型バッテリーレス・アブソリュートエンコーダを搭載し、高速域までの高トルク性能を実現したミドルスペックタイプ
STRENGTHS 01
電動グリッパにも
様々なモーターと組み合わせ可能

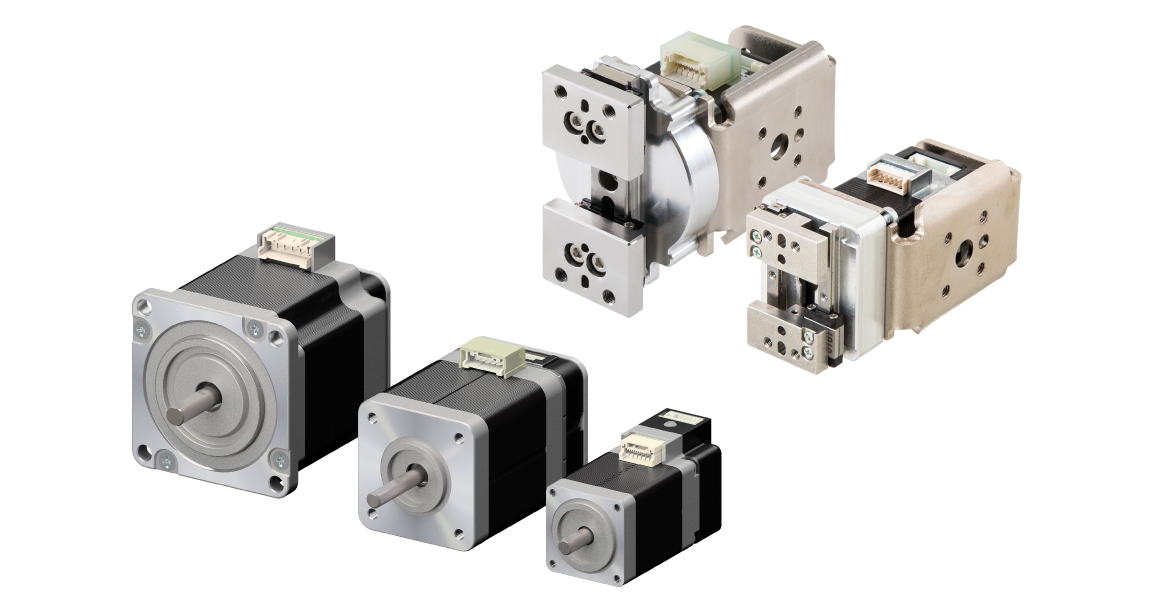

計9種類のモーターサイズや、電動グリッパ（2爪）との自由な組み合わせが可能です。シャフト形状の変更など、お客様の仕様に合わせたカスタム対応も行っています。
STRENGTHS 02
生産タイムロスを削減
アブソリュート機能
バッテリーレス・アブソリュートエンコーダを標準搭載。電源遮断後の原点復帰運転が不要なため、非常停止時などの復旧時間を短縮し、生産性の向上に寄与します。

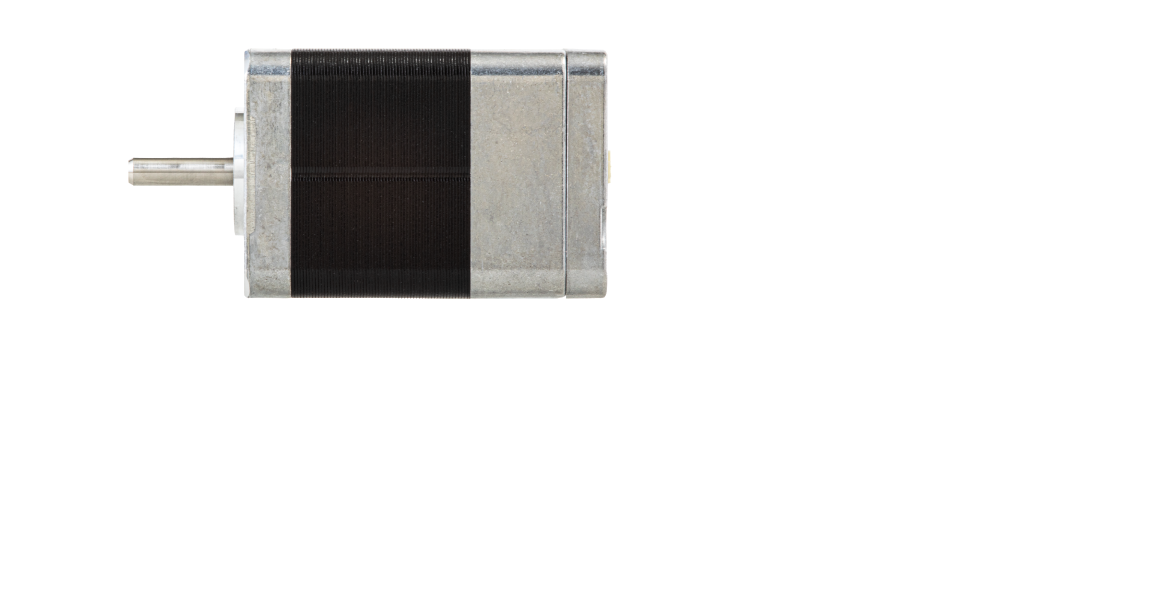

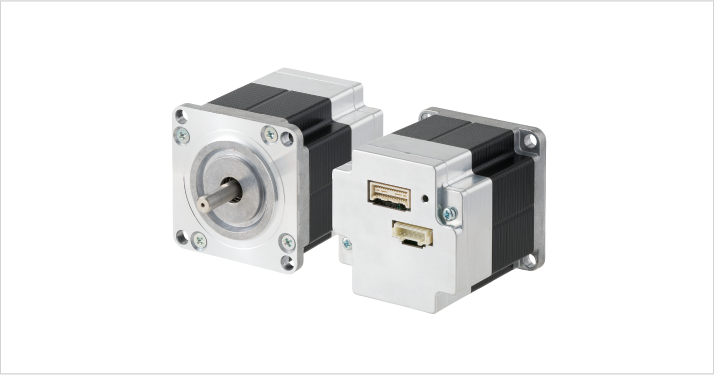

Dseries
設置面積の最小化を追求

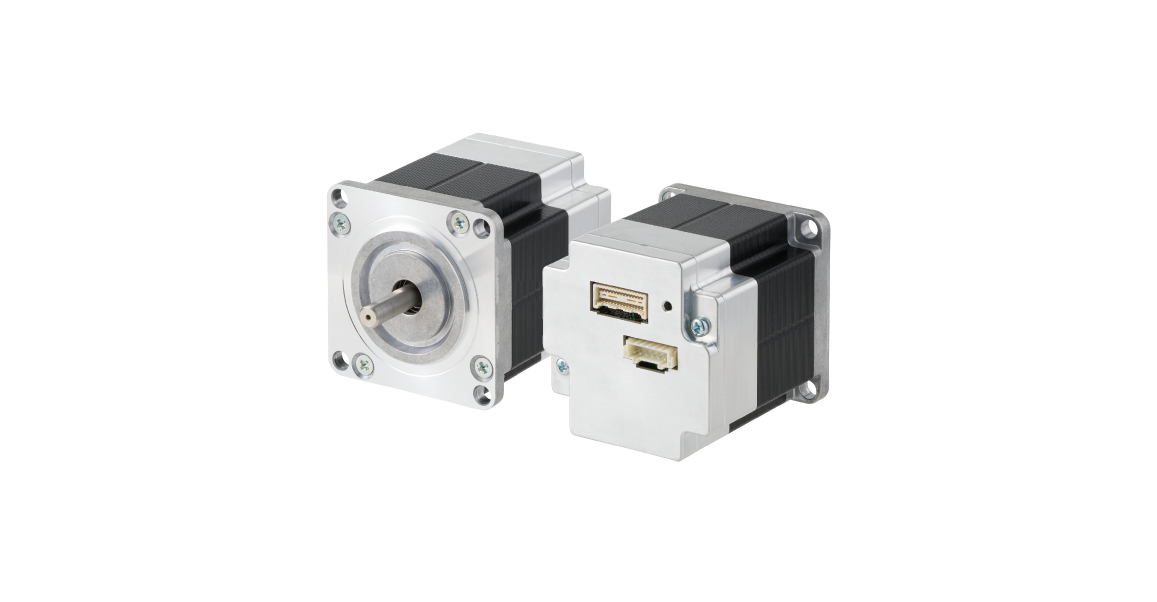

ドライバ一体型
機能・特性・導入コストのバランスがとれたエントリーモデル。ドライバとモーター一体型で、コンパクトな装置設計に貢献
STRENGTHS 01
モーターを増設するときも
省スペース化と省配線化
ドライバの設置スペースが厳しい装置に最適です。また、Modbus RTU*³ やCANopen*⁵ 通信によるデイジーチェーン接続に対応し、配線の簡素化と工数削減を実現します。
STRENGTHS 02
追加部品を最小限に
スムーズに設備を増設
ドライバ内蔵のため、設備増設時に別途必要となる電気制御BOXなどの周辺機器を最小限に抑えることが可能です。
他にもこんな特長が
- トルク制御・
押し当て制御 - 脱調レス
- 短時間
最大150%
トルク出力 - I/O・パルス運転
- 簡易
シーケンス機能
用途に合わせてシリーズを選定
こんな時は
Sseries
- 中長期的なメンテナンスが必要な機器
- 高イナーシャ・高負荷な装置
- EtherNet/IP™*⁴やEtherCATを接続したい場合
CASES
用途事例
01

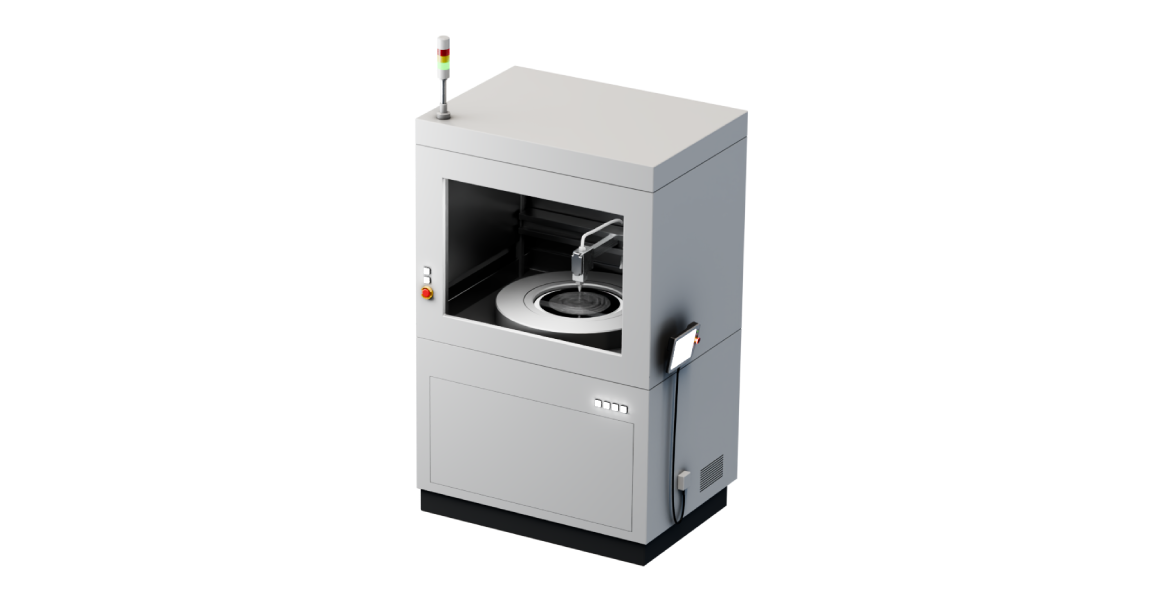

半導体前工程
洗浄工程のロック機構やロードポートなど搬送・開閉機構の制御。
02

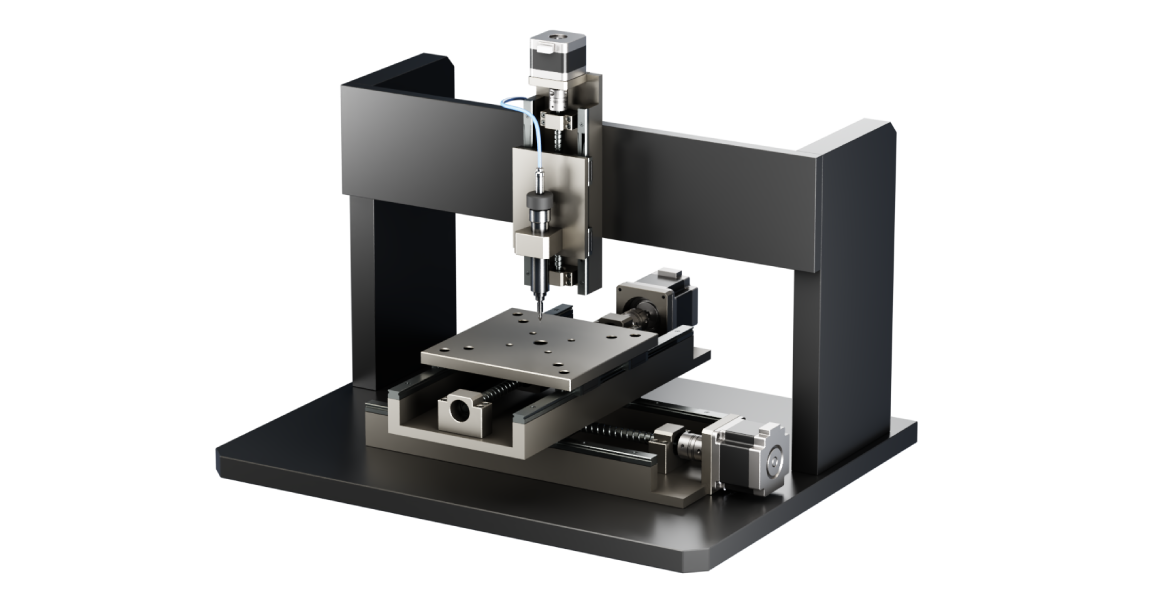

門型ロボット
XYZ直交ロボットの位置決め軸や、Z軸に接続された筐体（ディスペンサー等）のミリ単位の制御。
03

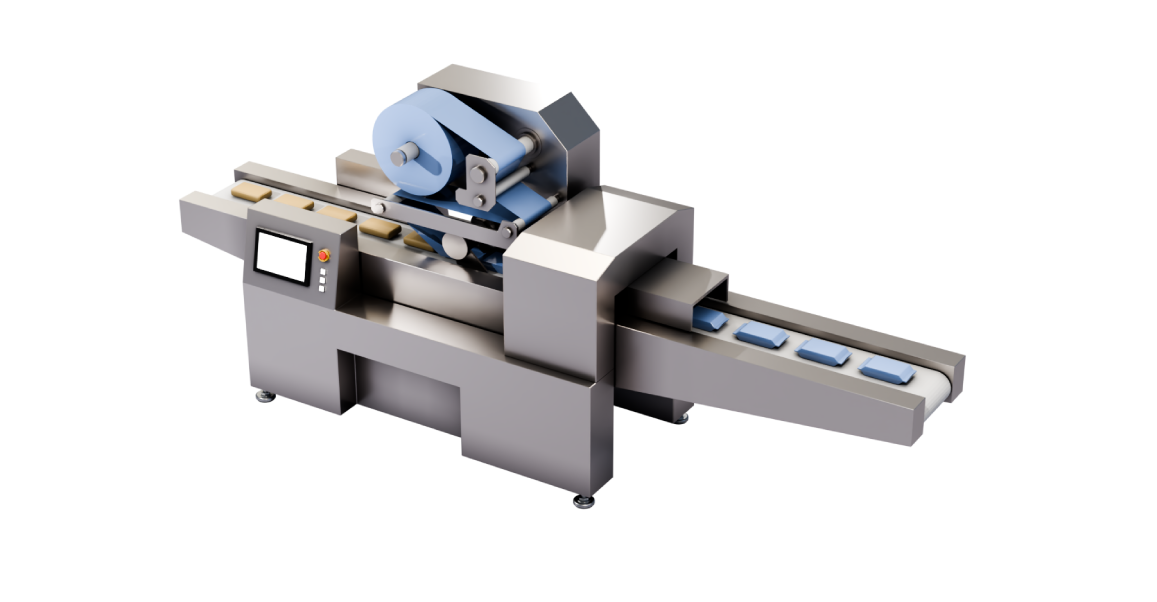

食品機械
包装やパッキング工程、包装紙の張力（テンション）制御、ラベル貼り付けなど、一連の緻密な動作。
04

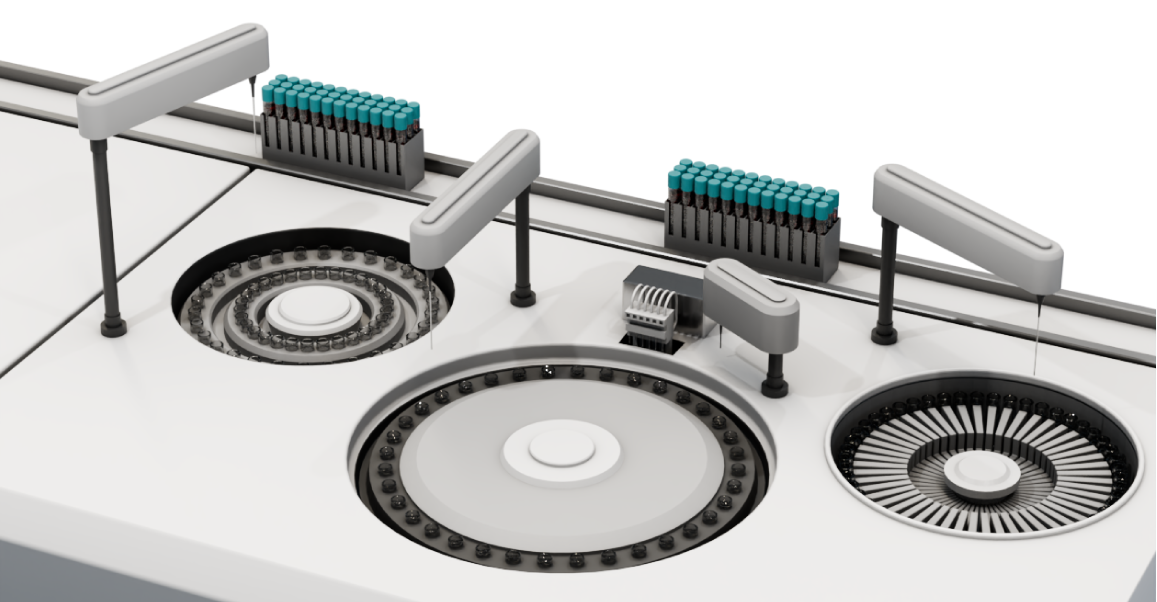

検体検査装置
検体搬送コンベア、検体採取用ピペット、シリンジポンプなど精密な位置決めや分注のための駆動。
こんな時は
Dseries
- ドライバ基板の実装スペースがない小型機器
- 配線工数をとにかく削減したい
- RS-485などシリアル通信で接続をしたい場合
CASES
用途事例
01

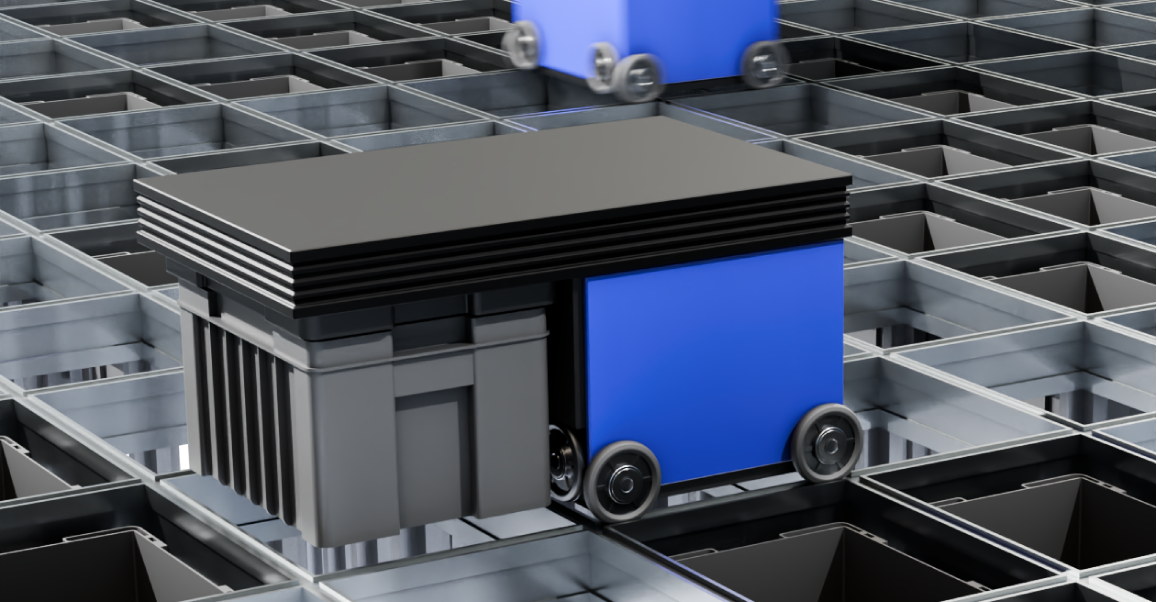

マテハン装置
装置の搬送キャリアや搬送物のロック機構に使用。ドライバを別途配置しないので、設置面積の省スペース化に貢献。
02

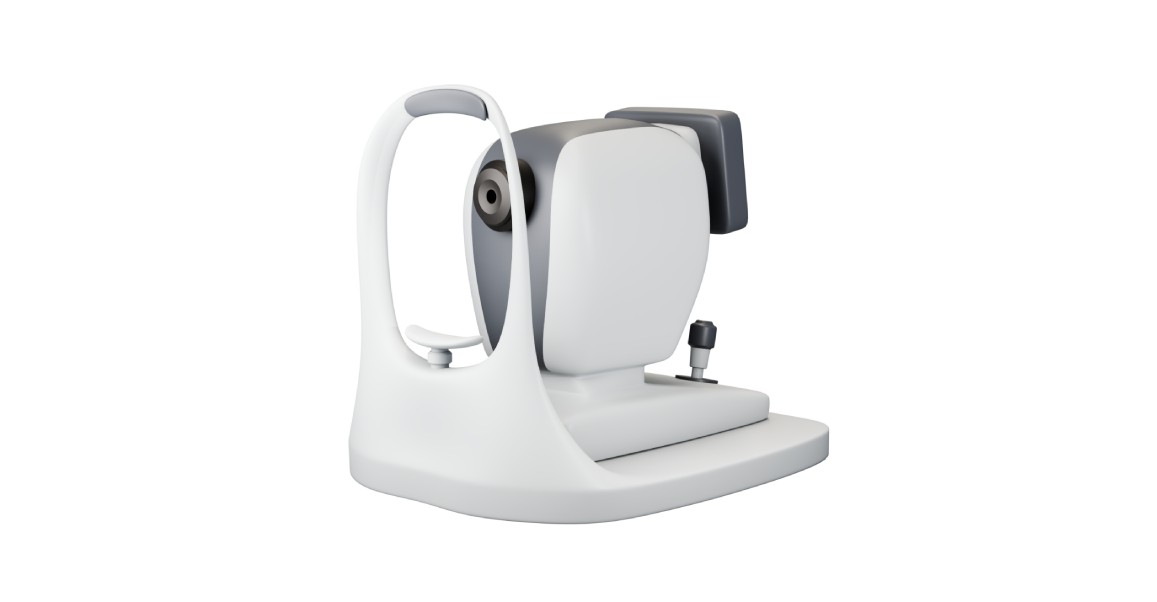

眼底検査装置
装置側を上下左右に可動することで患者自身が動くことなく、スムーズな目の位置調整（アライメント）が可能
03

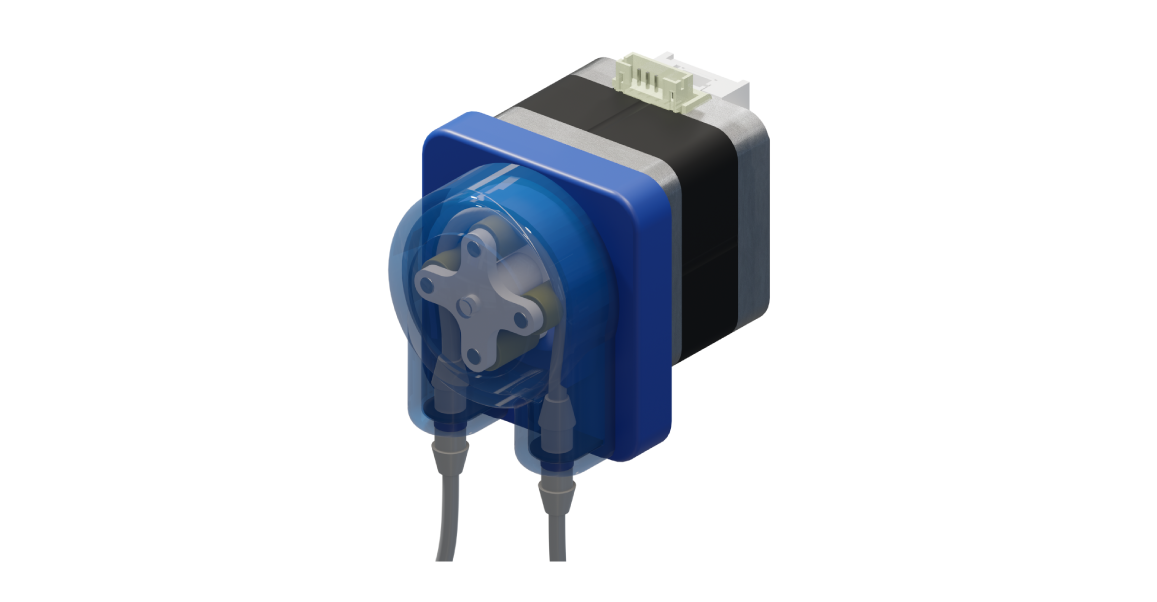

小型ポンプ機器
ポンプを用いた定量供給工程。クローズドループ制御により、脱調リスクがある状況でも瞬時にトルクをブーストさせ脱調を回避。
04

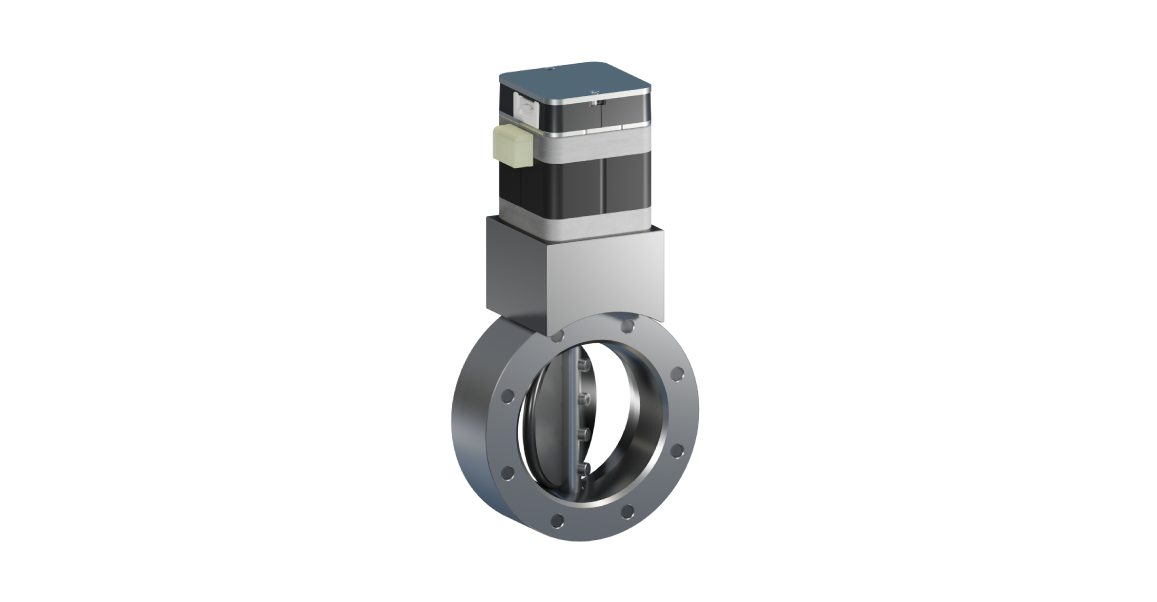

電動バルブ
バルブの流量調整軸の制御。Modbus通信により最大15台まで接続でき、コントローラから一括して複数台を制御可能。
FAQ
よくあるご質問
Q
cX-stepperの名前の由来を教えてください。
A
当社独自のステッピングモーター制御技術により、「多彩なモーション制御を実現する」という意味を込め、以下英語の頭文字から命名しています。 Complete motion control with 'X-tec' stepper drive technology.
Q
使い方に困った時はどのようなサポートを受けることができますか？
Q
1台からでも購入は可能ですか？
Q
モーターやドライバのオプション品は何を取り扱っていますか？
A
Sシリーズは、モーターとドライバを接続するエンコーダケーブルとモーターケーブルを扱っています。Dシリーズは、モーターに接続するコネクタケーブルを取り扱っております。
詳しくはこちらをご覧ください。
Q
ブレーキ付きや減速機付きなどのラインアップがあれば教えてください。
A
順次対応を予定しております。詳しくはお問い合わせください。
