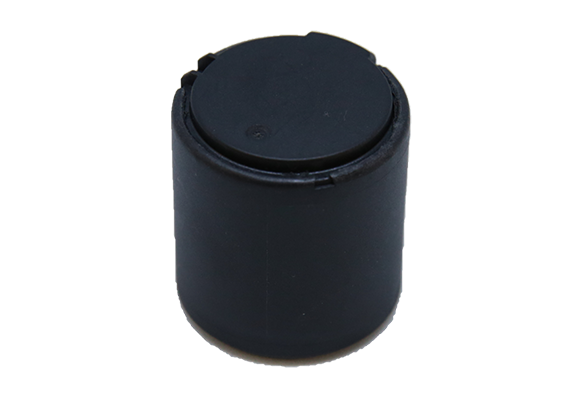

レゾナントデバイス LRA

CLF-25WX02

概要

LVC -Linear Vibration Components-シリーズは独自のバネ構造・減衰構造により高次共振を抑制してワイドバンドでクリアな振動を実現します。 また、ボイスコイル(VCM)の原理を応用しており、 パネルなどの面を直接振動させることによって音を出すことができるため、筐体の裏に取り付けることで意匠に与える影響を抑えながらスピーカー機能を追加することができます。
【アプリケーション例】
ゲーム機などのコントローラー、マッサージ機器

仕様

方式 LVC
外形寸法 Φ25.0mm×H27.0mm
共振周波数
[Hz]
75
加速度特性
[Gpp]
1.8Gpp(200g)
定格入力電圧
[Vrms]
1.2
定格電流 at 300Hz
[mArms]
260 MAX
消費電力 at 300Hz
[mW]
360 MAX
直流抵抗
[Ω]
6.0
立上がり時間
[msec]
≦80(0Gto0.9G)
立下がり時間
[msec]
≦100(MAX Gto0.2G)

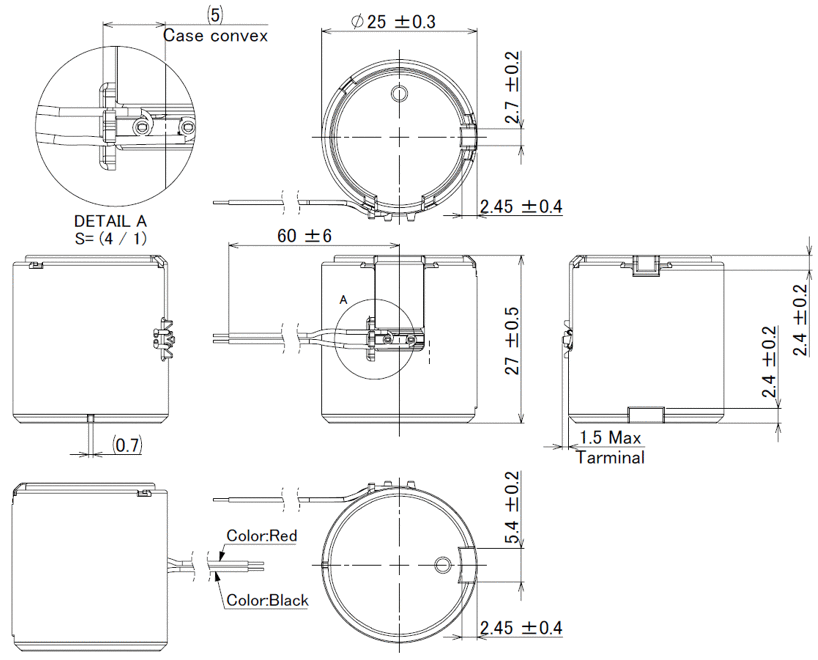

外形図

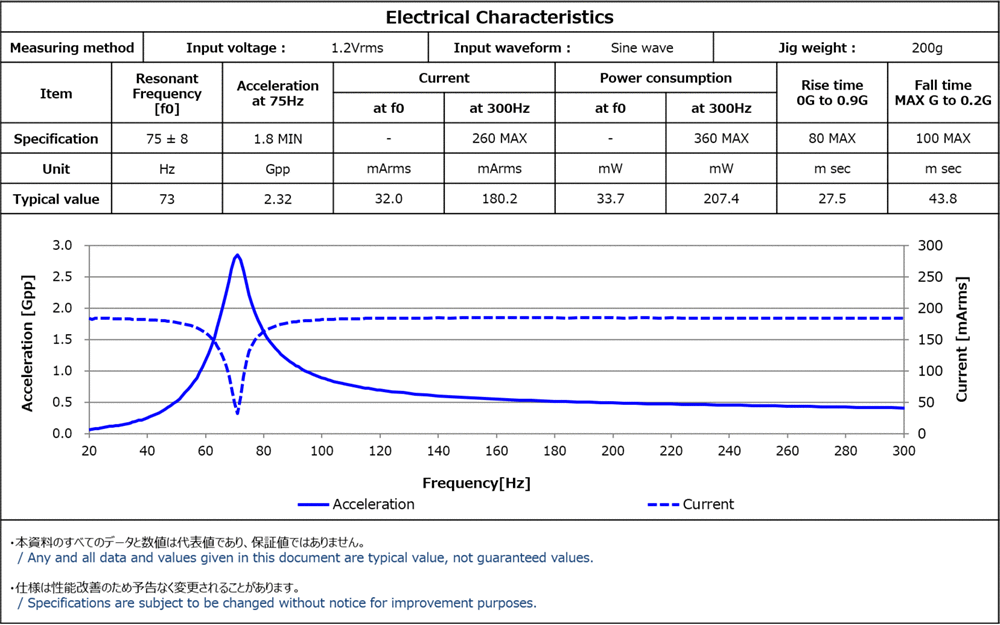

電気的特性

ダウンロード

CADデータ
