フリクションロックタイプ2.50mmピッチ DIP基板コネクタ PI-051シリーズ
PI-051シリーズ
1. 成形部はPBTを使用し、105℃まで対応
2. コジリ対策や防塵対策を考慮した形状
3. 端子には耐クリープ性良好なリン青銅を使用、上下2面の安定した接触面をもつ構造
【型式説明】
()・・・極数
＊/#・・・製品仕様
※製品に印字されている品名は略式表示となります。
型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
実装/結線方法 |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適用外被径 |
適合ケーブル径 |
カタログ |
|---|---|---|---|---|---|---|---|---|---|---|---|

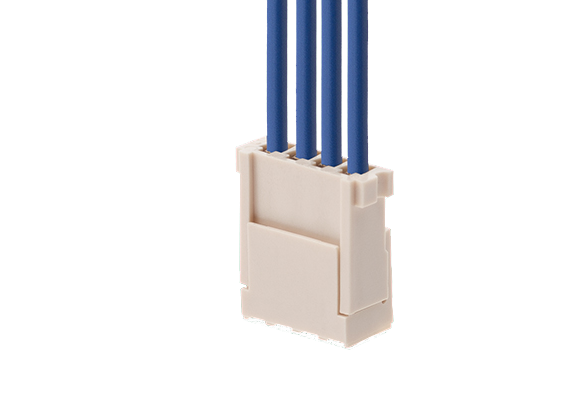

| 706*12-2MK |  |
-35 | 105 | *=3:Φ1.50 *=4:Φ1.70 |
*=3:AWG#30~24 *=4:AWG#24~22 |
DL0274_MCIPI-051_BI_CL.pdf | |||||

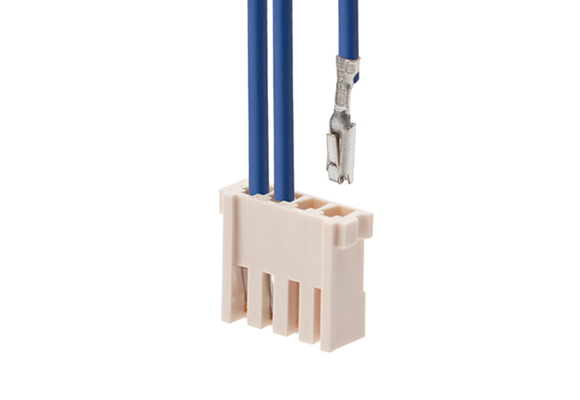

| PI-051-()F |  |
2~4 | 2.5 | ハウジング | -35 | 105 | DL0274_MCIPI-051_BI_CL.pdf | ||||

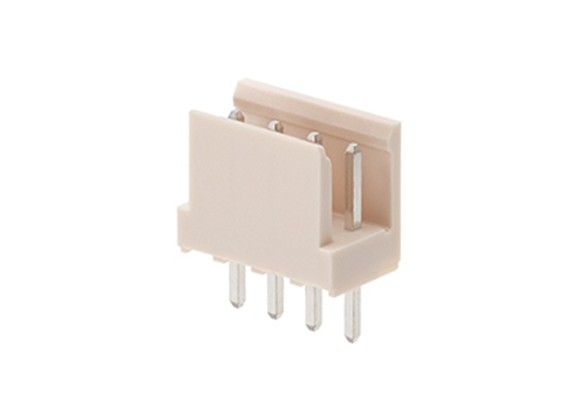

| PI-051-()M |  |
2~4 | 2.5 | ストレートDIP | 3 | AC1000V(r.m.s)1分間 | -35 | 105 | DL0274_MCIPI-051_BI_CL.pdf |
