フリクションロックタイプ2.50mmピッチ DIP基板コネクタ PI25シリーズ
PI25シリーズ
1. M/Fの嵌合はフリクションロック、サイドの係止で誤挿入防止構造
2. ピンブロックには最小と最大の極数表示有
【型式説明】
()・・・極数
＊/#・・・製品仕様
※製品に印字されている品名は略式表示となります。
型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
実装/結線方法 |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適用外被径 |
適合ケーブル径 |
カタログ |
|---|---|---|---|---|---|---|---|---|---|---|---|

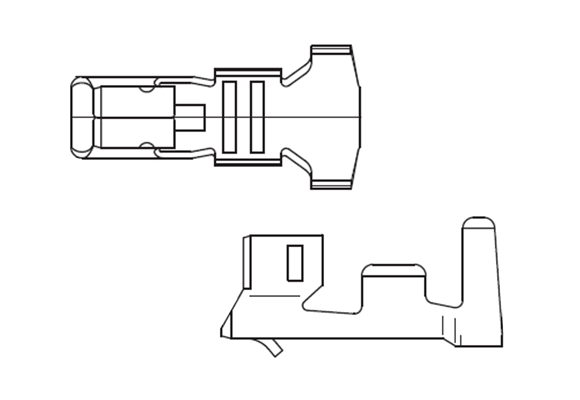

| 706404-2M |  |
-25 | 85 | Φ1.70 | AWG#30~22 | DL0272_MCIPI25_BI_CL.pdf | |||||

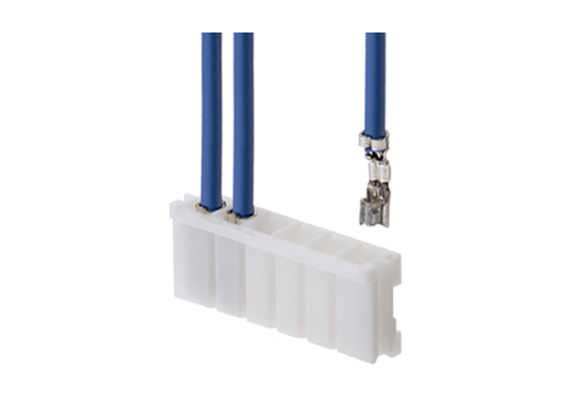

| PI25C()F |  |
2~7 | 2.5 | ハウジング | -25 | 85 | DL0272_MCIPI25_BI_CL.pdf | ||||

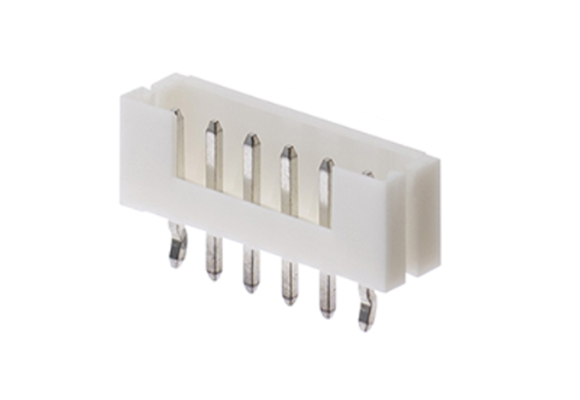

| PI25C()M-1 |  |
2~7 | 2.5 | ストレートDIP | 3 | AC800V(r.m.s)1分間 | -25 | 85 | DL0272_MCIPI25_BI_CL.pdf |
