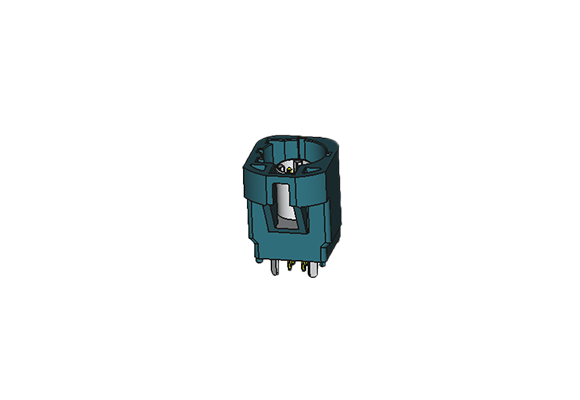

基板対ケーブル用コネクタ | HSDコネクタ | CAM-L93の製品画像

HSDコネクタは、車載インフォテインメントやADAS機器などの高速データ伝送に対応したシールド付きコネクタです。標準タイプをはじめ、プレスシェルを採用した軽量タイプ、電源ピン一体型(HSD+2 / +4 / +8)、ダイカストボディを採用した高堅牢タイプなど、多様なニーズに応えるラインアップを展開しています。

【特長】
■LVDS、車載Ethernet、USB2.0などの高速データ通信規格に対応し、確実な伝送を実現
■標準規格準拠品との嵌合互換性を有し、車載市場における豊富な採用実績
■ストレート/ライトアングルや低背仕様など、基板スペースおよび配線方向に応じた形状を選択可能
■接続用途に応じた各種コーディング(嵌合キーおよびカラー識別)構造により誤嵌合を防止
■RoHS指令に適合

  • 型式 CAM-L93
    芯数 4+0
    実装/結線方法 低背ストレートDIP VE
    定格電流
    [A/ピン]
    3
    耐電圧 AC500V(r.m.s)1分間
    使用温度範囲
    下限
    [℃]
    -40
    使用温度範囲
    上限
    [℃]
    105

  • 掲載している商品の仕様は参考値です。お客様の性能を保証するものではありません。
    商品および仕様は、改良等のため予告なく記載内容を変更する場合があります。
    採用のご検討やご注文の際は当社販売窓口までお問い合わせのうえ、納入仕様書の取り交わしをお願いします。
    特に車載用途や医療用途などの高い信頼性やお客様指定の品質保証プログラムがある場合は、必ず事前に当社販売窓口までご相談下さいますようお願いいたします。
