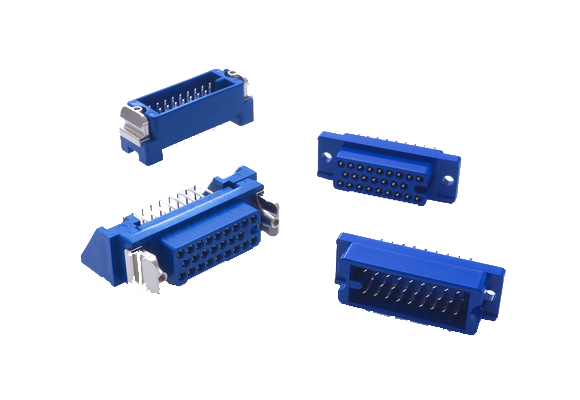

MR,MRPシリーズ
１．長期信頼性（50年以上のロングセラー）
２．中継タイプのケースもご用意
３．豊富な採用実績
【型式説明】
()・・・極数
＊/#・・・製品仕様
※製品に印字されている品名は略式表示となります。
型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
実装/結線方法 |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適用外被径 |
適合ケーブル径 |
図面 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MRP-()F01 |  |
8,16,20,25,34,50 | ハウジング | -40 | 55 | DL0179_HTKMR()_BI.pdf | |||||
| MRP-()M01 |  |
8,16,20,25,34,50 | ハウジング | -40 | 55 | DL0180_HTKMR()_BI.pdf | |||||
| MR-()M* |  |
8,16,20,25,34,50,60 | 2.6 | はんだ | 3 | AC1,000V(r.m.s)1分間 | -40 | 55 | AWG#22 | DL0192_HTKMR()_BI.pdf | |
| MR-()F* |  |
8,16,20,25,34,50,60 | 2.6 | はんだ | 3 | AC1,000V(r.m.s)1分間 | -40 | 55 | AWG#22 | DL0193_HTKMR()_BI.pdf | |
| MR-()LW+ |  |
8,16,20,25,34,50,60 | ケース | -40 | 55 | *=8:Φ6 *=16:Φ9 *=20:Φ11 *=25:Φ13.5 *=34:Φ15 *=50:Φ16 *=60:Φ18 |
DL0185_HTKMR()_BI.pdf | ||||
| MR-()NSB+ |  |
20,50 | ケース | -40 | 55 | *=20:Φ11×11 *=50:Φ16×16 |
DL0186_HTKMR()_BI.pdf | ||||
| MR-()L+ |  |
8,16,20,25,34,50 | ケース | -40 | 55 | *=8:Φ11 *=16:Φ9 *=20:Φ11 *=25:Φ13.5 *=34:Φ15 *=50:Φ16 |
DL0187_HTKMR()_BI.pdf | ||||
| MR-()LK2+ |  |
8,16,20,25,34,50 | ケース | -40 | 55 | *=8:Φ11 *=16:Φ9 *=20:Φ11 *=25:Φ13.5 *=34:Φ15 *=50:Φ16 |
DL0194_HTKMR()_BI.pdf | ||||

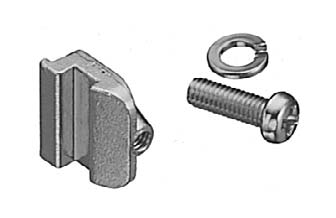

| MR-PK |  |
誤挿入防止キー | -40 | 55 | DL0152_HTKMR()_BI.pdf | ||||||
| MR-R4+ |  |
8,16,20,25,34,50 | アクセサリ | -40 | 55 | DL0155_HTKMR()_BI.pdf | |||||
| MR-R6+ |  |
60 | アクセサリ | -40 | 55 | DL0157_HTKMR()_BI.pdf | |||||
| MR()コンタクト |  |
-40 | 55 | DL0159_HTKMR()_BI.pdf |
