交流電圧で駆動するモーターでファン（羽根）を回転させる事により、産業機械や設備機器などの内部で発生する熱を外部へ排出し、内部を冷却します。 軸受には自社製ボールベアリングを使用しています。
【注】 表内の値は圧力損失がない状態での平均値となります。
一般仕様
モーター構造:くまとりコイル型インダクションモーター
モーター保護:インピーダンスプロテクト
絶縁抵抗:DC 500V メガにて100M Ω以上
絶縁耐圧:AC1800V 3s
許容環境温度範囲:-10℃ ～ +70℃ (Operating)
-40℃ ～ +70℃ (Storage)
実用上さしつかえない状態で結露無きこと型式旧呼称:4715MS
-
-
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
管理番号
定格電圧
[V]周波数
[Hz]起動電圧
[V]定格電流
[A]定格入力
+10%/-20%
[W]定格回転速度
[min-1]最大風量
[m3/min]最大風量
[CFM]最大静圧
[In H2O]騒音
[dB]質量
[g]11938MB-A0N-EA- 00 100 50 65 0.270 15.0 2600 2.50 89.3 0.26 37.0 550 11938MB-A0N-EA- 00 100 60 65 0.230 14.0 2900 2.90 103.6 0.31 41.0 550 11938MB-A1N-EA- 00 115 50 65 0.250 15.5 2600 2.50 89.3 0.26 37.0 550 11938MB-A1N-EA- 00 115 60 65 0.210 14.5 2900 2.90 103.6 0.31 41.0 550 11938MB-B0N-EA- 00 200 50 130 0.140 15.0 2600 2.50 89.3 0.26 37.0 550 11938MB-B0N-EA- 00 200 60 130 0.120 13.0 2900 2.90 103.6 0.31 41.0 550 11938MB-B2N-EA- 00 220 50 145 0.120 14.0 2600 2.50 89.3 0.26 37.0 550 11938MB-B2N-EA- 00 220 60 145 0.100 13.0 2900 2.90 103.6 0.30 41.0 550 11938MB-B3N-EA- 00 230 50 175 0.120 15.0 2600 2.50 89.3 0.26 37.0 550 11938MB-B3N-EA- 00 230 60 175 0.100 14.0 2900 2.90 103.6 0.28 41.0 550 11938MB-B4N-EA- 00 240 50 140 0.110 14.0 2600 2.50 89.3 0.26 37.0 550 11938MB-B4N-EA- 00 240 60 140 0.100 13.0 2900 2.90 103.6 0.26 41.0 550 回転方向：ラベルから見て反時計方向
風吹き出し方向：ラベル側
*1：Average Values in Free Air
*2：Maximum Values in Free Air

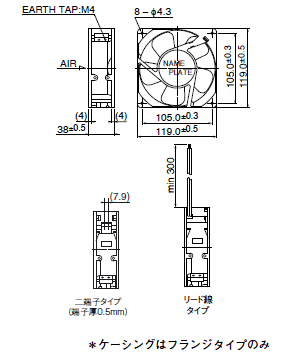

*3：Minimum Values in Free Air外観図
材質
ケーシング:アルミニウム（黒塗装）
インペラー:プラスチック（黒）UL94V-0
軸受:ボールベアリング端子:ファストン#110 相当品
*
リード線タイプも対応可能です。
別途お問い合わせください。
リード線:UL3266, AWG22特性曲線
-
25℃100,000時間 ※故障率10%(L10 Life)
