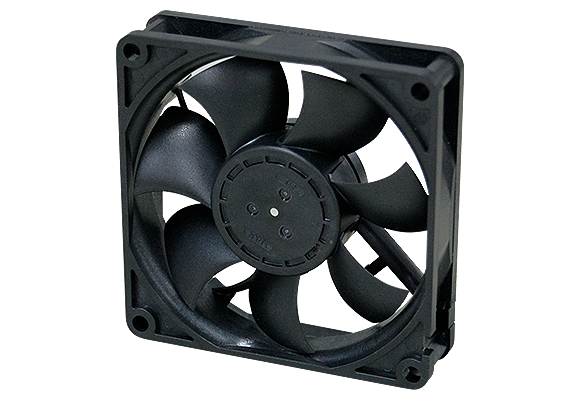

高効率、低騒音で長寿命を実現した汎用ファンです。ボールベアリングタイプ、スリーブタイプをご用意しています。
ダウンロード
型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
サイズ |
サイズ |
厚み(L) |
定格電圧 |
最大風量 |
最大風量 |
最大静圧 |
最大静圧 |
関連データ |
CADデータ ダウンロード |
|---|---|---|---|---|---|---|---|---|---|---|
| 02510SS | 25 | 25 | 10 | 5, 12 | 0.075 | 0.075 | 68.0 | 68.0 | 製品カタログPDF | 3D/2D CAD |
| 03010SS | 30 | 30 | 10 | 5, 12 | 0.100 | 0.120 | 38.0 | 59.0 | 製品カタログPDF | 3D/2D CAD |
| 03510SS | 35 | 35 | 10 | 5, 12 | 0.120 | 0.160 | 39.4 | 56.3 | 製品カタログPDF | 3D/2D CAD |
| 03515SS | 35 | 35 | 15 | 5, 12 | 0.160 | 0.160 | 35.0 | 35.0 | 製品カタログPDF | 3D/2D CAD |
| 04010SA | 40 | 40 | 10 | 5, 12, 24 | 0.140 | 0.190 | 27.5 | 50.0 | 製品カタログPDF | 3D/2D CAD |
| 04010SS | 40 | 40 | 10 | 5, 12, 24 | 0.140 | 0.190 | 27.5 | 50.0 | 製品カタログPDF | 3D/2D CAD |
| 04015SS | 40 | 40 | 15 | 12, 24 | 0.160 | 0.210 | 40.0 | 68.0 | 製品カタログPDF | 3D/2D CAD |
| 2004KL | 50 | 50 | 10 | 5, 12 | 0.180 | 0.290 | 16.0 | 35.0 | 製品カタログPDF | |
| 05015SS | 50 | 50 | 15 | 12, 24 | 0.250 | 0.420 | 20.0 | 51.0 | 製品カタログPDF | 3D/2D CAD |
| 2404KL | 60 | 60 | 10 | 12 | 0.390 | 0.540 | 16.7 | 30.1 | 製品カタログPDF | |
| 06015SS | 60 | 60 | 15 | 12, 24 | 0.480 | 0.640 | 22.4 | 38.8 | 製品カタログPDF | 3D/2D CAD |
| 06020SA | 60 | 60 | 20 | 12, 24 | 0.470 | 0.860 | 34.4 | 109.0 | 製品カタログPDF | 3D/2D CAD |
| 06020SS | 60 | 60 | 20 | 12, 24 | 0.470 | 0.580 | 34.4 | 52.1 | 製品カタログPDF | 3D/2D CAD |
| 06025SA | 60 | 60 | 25 | 12, 24 | 0.480 | 1.070 | 35.0 | 158.5 | 製品カタログPDF | 3D/2D CAD |
| 06025SS | 60 | 60 | 25 | 12, 24 | 0.480 | 0.850 | 35.0 | 101.0 | 製品カタログPDF | 3D/2D CAD |
| 2806KL | 70 | 70 | 15 | 12 | 0.700 | 1.080 | 23.6 | 55.2 | 製品カタログPDF | 3D/2D CAD |
| 2810KL | 70 | 70 | 25 | 12 | 0.710 | 1.150 | 28.4 | 71.7 | 製品カタログPDF | |
| 08015SS | 80 | 80 | 15 | 12, 24 | 0.760 | 0.960 | 23.5 | 34.2 | 製品カタログPDF | 3D/2D CAD |
| 08020SA | 80 | 80 | 20 | 12, 24 | 0.880 | 1.200 | 28.5 | 53.0 | 製品カタログPDF | 3D/2D CAD |
| 08020SS | 80 | 80 | 20 | 12, 24 | 0.880 | 1.130 | 28.5 | 52.8 | 製品カタログPDF | 3D/2D CAD |
| 08025SA | 80 | 80 | 25 | 12, 24 | 0.860 | 1.700 | 21.5 | 82.0 | 製品カタログPDF | 3D/2D CAD |
| 08025SS | 80 | 80 | 25 | 12, 24 | 0.860 | 1.550 | 21.5 | 68.0 | 製品カタログPDF | 3D/2D CAD |
| 09225SA | 92 | 92 | 25 | 12, 24 | 1.130 | 1.840 | 29.0 | 73.0 | 製品カタログPDF | 3D/2D CAD |
| 09225SS | 92 | 92 | 25 | 12, 24 | 1.130 | 1.840 | 29.0 | 73.0 | 製品カタログPDF | 3D/2D CAD |
| 11925SA | 119 | 119 | 25 | 12, 24 | 1.900 | 3.630 | 28.5 | 89.0 | 製品カタログPDF | 3D/2D CAD |
| 11938KA | 119 | 119 | 38 | 12, 24, 48 | 3.070 | 3.680 | 68.1 | 110.0 | 製品カタログPDF | 3D/2D CAD |
