高効率、低騒音で長寿命を実現した汎用ファンです。ボールベアリングタイプ、スリーブタイプをご用意しています。
一般仕様
モーター保護:自動復帰方式、逆接続防止
絶縁抵抗:DC 500V メガにて10M Ω以上
絶縁耐圧:AC 700V 1s
許容環境温度範囲:-10℃ ~ +70℃ (Operating)
-40℃ ~ +70℃ (Storage)
実用上さしつかえない状態で結露無きこと
-
-
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
管理番号
定格電圧
[V]使用電圧範囲
下限
[V]使用電圧範囲
上限
[V]定格電流
[A]定格入力
[W]定格回転速度
[min-1]最大風量
[m3/min]最大風量
[CFM]最大静圧
[Pa]最大静圧
[In H2O]騒音
[dB]質量
[g]08020SS-12K-□A-00 00 12 6.0 13.8 0.08 0.96 2900 0.88 31.10 34.9 0.14 31.0 75.0 08020SS-12L-□A-00 00 12 6.0 13.8 0.11 1.32 3300 1.02 36.00 43.6 0.18 34.0 75.0 08020SS-12M-□A-00 00 12 6.0 13.8 0.15 1.80 3700 1.13 39.90 52.8 0.21 37.5 75.0 08020SS-24K-□A-00 00 24 12.0 27.6 0.06 1.44 2900 0.88 31.10 28.5 0.11 31.0 75.0 08020SS-24L-□A-00 00 24 12.0 27.6 0.07 1.68 3300 1.02 36.10 35.0 0.14 34.0 75.0 08020SS-24M-□A-00 00 24 12.0 27.6 0.09 2.16 3700 1.13 39.90 44.0 0.18 37.5 75.0 回転方向:ラベルから見て時計方向
風吹き出し方向:ラベル側
*1:Average Values in Free Air□=ケーシング形状 A:リブタイプ、E:フランジタイプ
外観図
取付穴参考寸法

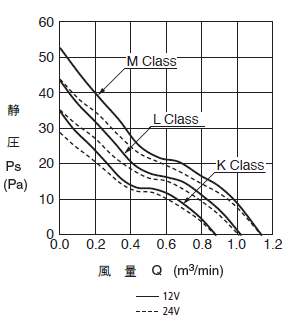

特性曲線
-
40℃ 50,000時間 ※故障率10% (L10 Life)
-
ケーシング:プラスチック(ブラック)UL94V-0
インペラー:プラスチック(ブラック)UL94V-0
軸受:スリーブベアリング
リード線:UL1007 AWG26 +: 赤 -: 黒 -
