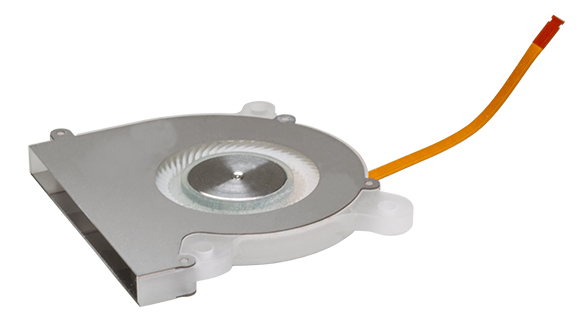

FDBファンモーターは、回転時の動圧によって軸と軸受が完全に非接触となるFDB（流体動圧軸受）技術を採用しているため、回転時に軸受内での金属接触がなく摩擦による摩耗が生じません。
製品寿命まで一貫して安定したパフォーマンスを維持し、従来の軸受設計に比べ大幅な静音化と長寿命化することで、信頼性の高い冷却環境を実現します。
一般仕様
取付姿勢：任意
軸受：FDB（流体動圧軸受）
トルク定数 Kt：2.49 mN・m/A
重量：26 g max.
静バランス：10mg・cm
温度範囲：
動作時：0℃ to +70℃
非動作時：-10℃ to +70℃
回転方向：CCWのみ
極数/スロット数：12/9
寿命：5年（70℃）
-
-
高精度FDB（流体動圧軸受）
長寿命
低振動
低騒音
薄型
優れた耐衝撃性・耐振動性 -
-
-
スクロールできます

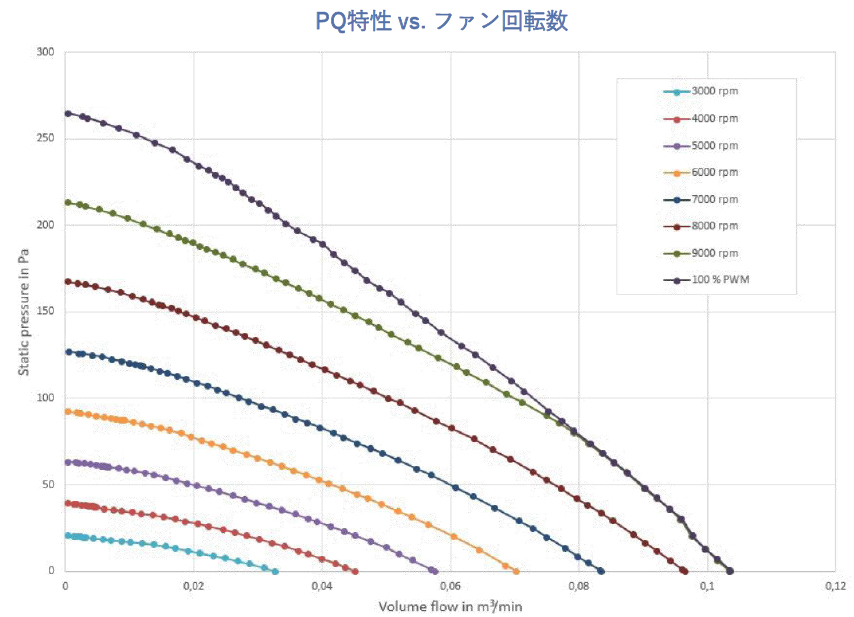

定格電圧
[V]定格回転数
[rpm]定格消費電力
[W]静圧
[Pa]風量
[m3/min]5 8250 2.25 260 0.103
-
関連データ
ミネベアミツミのファンモーターが選ばれる理由
産業分野（用途）から探す
よくあるご質問（FAQ）
FDBファンモーターにはどのような特徴（メリット）がありますか？
軸受内部の動圧で軸を支える構造により、優れた静音性と信頼性を維持したまま薄型設計が可能です。
FDBは軸と軸受けの間に発生する動圧により非接触かつ高剛性に軸を支持するため、軸受部を薄型化しても優れた静音性と信頼性を両立できます。機器内部の省スペース化や、静音性が求められる小型・薄型デバイスの冷却に適しています。
FDBファンモーターはどのような用途に適していますか？
優れた静音性と低振動、連続運転時の長寿命、さらに省スペース性を活かせる機器の冷却用途に適しています。
動圧による非接触回転により、動作音や振動を極限まで抑えるため、静音性が求められる精密機器に最適です。また、機械的摩耗がないため24時間連続稼働する産業機器の長期信頼性を確保できるほか、薄型化を活かした小型デバイスの冷却や冷却ユニットの省スペース化に貢献します。
FDBファンモーターの寿命はどのくらいですか？
参考値として周囲温度70℃/定格回転時で5年（約4万時間）が目安です。なお、実寿命はご使用の温度条件（オイルの蒸発速度）に依存します。
FDBは非接触回転のため、定格回転時には機械的な摩耗が起きません。そのため主な寿命の決定要因は起動/停止の頻度と軸受内部に保持されたオイルの蒸発による枯渇となります。 一般的に動作温度が高くなるほどオイルの蒸発速度が速まるため、ご使用の温度条件により寿命時間は変化します。
FDBファンモーターの選定時に確認すべき主要な技術仕様は何ですか？
静圧、風量の他に、サイズ、回転数、使用環境（温度/寿命/防塵防水）などが主要な確認項目となります。
FDBの非接触回転による本来の性能を発揮・維持するためには、要求される静圧、風量に加え、ご使用の想定条件（サイズ、電圧、回転数、使用温度、要求寿命、防塵/防水など）に合わせた最適な選定が必要です。 まずはお気軽にご相談ください。
オイル漏れが発生する可能性はありますか？
通常の使用でオイル漏れが起きることはありません。
適切な使用環境下において、オイルが漏れることは基本的にありません。軸受けに備えたオイル保持構造により、製品寿命を迎えるまでオイルは内部に確実に保持されます。 一方で過度な衝撃を加えたり、指定外の回転方向で使用した場合にはオイル漏れの可能性があります。使用条件については ご相談ください。
FDBファンモーターの設置姿勢（向き）に制限はありますか？
設置姿勢に制限はございません。
FDBファンモーターは軸受け内部に抜け止めを備えており、全方向でご使用いただけます。
