MOSFETとは？

MOSFETとは？
原理・構造・種類・用途をわかりやすく解説

1. MOSFETはトランジスタの一種

MOSFETは、電気信号の増幅や電流のオン／オフ制御を行う半導体デバイス「トランジスタ」の一種です。トランジスタは電子回路を構成する最も基本的な部品のひとつで、MOSFETはその中でも広く普及しています。ここでは、トランジスタ全体でのMOSFETの立ち位置と、MOSFETの基本構造や動作原理について解説します。

トランジスタの種類とMOSFETの立ち位置

トランジスタは、電気信号を増幅したり、電流の流れを制御したりするための半導体デバイスです。増幅回路やスイッチング回路をはじめ、あらゆる電子機器の内部で重要な役割を担っています。

トランジスタは大きく、バイポーラトランジスタ、ユニポーラトランジスタ、IGBTの3つに分類できます。バイポーラトランジスタは電流で制御する方式であるのに対し、ユニポーラトランジスタは電圧で制御する点が特徴です。

MOSFETはこのユニポーラトランジスタに属し、電圧駆動で動作することからスイッチングが高速で、消費電力を抑えやすいというメリットがあります。そのため、高速スイッチングや低消費電力が求められる回路において、主流デバイスのひとつとして幅広く採用されています。

トランジスタを含むパワー半導体については、下記ページの説明もご覧ください。
パワー半導体とは？仕組みや特徴、用途をわかりやすく解説

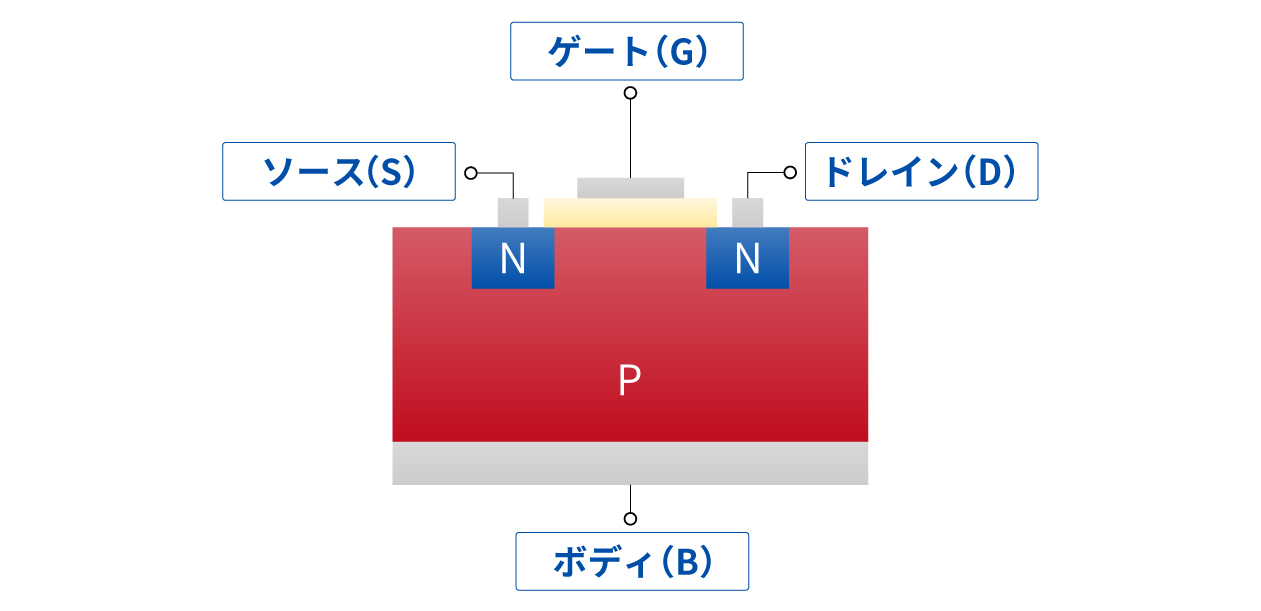

MOSFETの基本構造と動作原理

MOSFETは、金属（Metal）、酸化膜（Oxide）、半導体（Semiconductor）から構成される電界効果トランジスタで、ゲート、ドレイン、ソースの3つの端子を持ちます。

ゲート電極は酸化膜によって半導体と絶縁されており、ここに電圧を加えることで動作の制御が可能です。
ゲートに電圧を印加すると、半導体表面に電流の通り道となる「チャネル」が形成され、ドレインとソースのあいだに電流が流れる状態（オン）になります。一方、ゲート電圧がしきい値未満の場合はチャネルが形成されず、電流が流れない状態（オフ）となります。

このようにMOSFETは電圧によって電流を制御するため、入力電力が小さく、高速なオン／オフ切り替えが可能です。この特性が、電力制御からデジタル回路まで幅広い用途で利用されている理由といえるでしょう。

2. MOSFETの分類

MOSFETは、電流を運ぶキャリアの種類、動作モード、ゲート構造の違いなどによって特徴が分かれます。ここでは、MOSFETの主な分類と特徴について解説します。

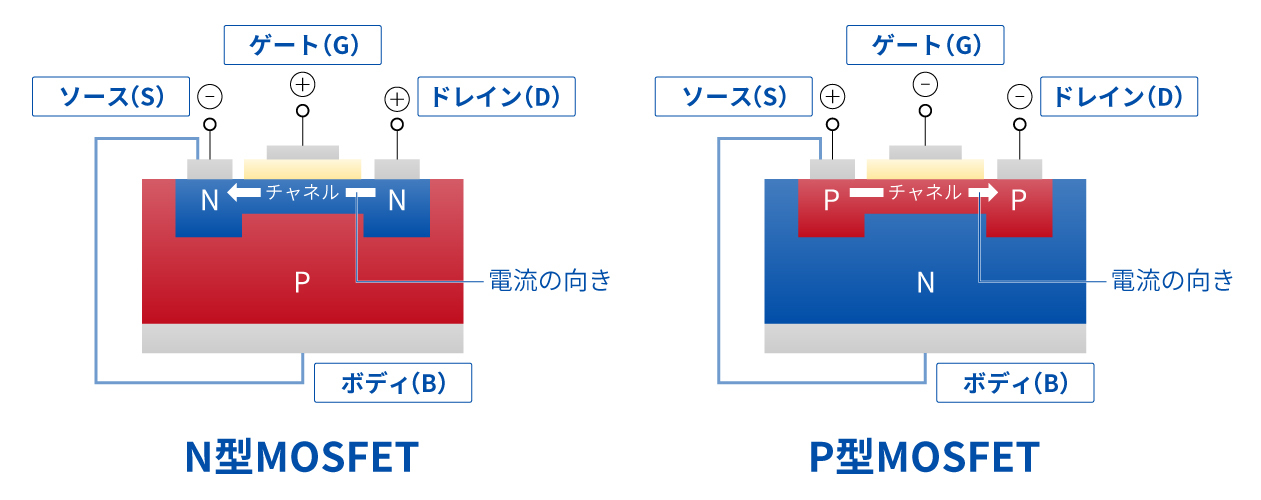

キャリアの種類による分類

MOSFETは、電流を運ぶキャリアの種類によってN型MOSFETとP型MOSFETに分類が可能です。半導体中では、主に「電子」または「正孔（ホール）」がキャリアとして電流を運びます。

■ N型MOSFET

■ P型MOSFET

動作モードによる分類

MOSFETは、動作モードの違いによってエンハンスメント型とデプレッション型に分類可能です。

■ エンハンスメント型MOSFET

■ デプレッション型MOSFET

ゲート構造による分類

MOSFETは、ゲートの配置や形状といった構造の違いによって、主にプレーナ型とトレンチ型の2つに分類されてきました。

■ プレーナ型MOSFET

■ トレンチ型MOSFET

3. MOSFETが使用される分野

高速スイッチングや低消費電力といった特性を持つMOSFETは、さまざまな分野において重要な存在です。ここでは、代表的な使用分野とその特徴について紹介します。

パワーエレクトロニクス分野

MOSFETは、インバータやDC-DCコンバータ、モータードライブなどのスイッチング素子として欠かせません。高速なオン／オフ動作と低損失特性により、電力変換効率の向上や装置の小型化・軽量化に大きく貢献しています。

近年では、太陽光発電設備や鉄道、EV（電気自動車）など、高出力・高効率が求められる用途が拡大中です。こうした分野では、MOSFET単体に加え、用途や電力レンジに応じてほかの高電力向けデバイスとの使い分けが進んでいます。
また、材料面では従来のSi（シリコン）に加え、SiC（シリコンカーバイト）やGaN（窒化ガリウム）などのワイドバンドギャップ半導体を用いたMOSFETの採用も進み、さらなる高効率化が図られています。

デジタル回路・IC分野

MOSFETは、CMOS回路を構成する基本素子として、CPUやGPU、メモリなどの集積回路に大量に使用されています。N型MOSFETとP型MOSFETを組み合わせることで、待機時の消費電力を抑えつつ高速動作が可能です。

この低消費電力化と高集積化により、スマートフォンやパソコンをはじめとする電子機器の高性能化・省電力化を支えています。

通信機器・アナログ回路分野

MOSFETは、無線通信回路やセンサー回路など、高速動作や高周波特性が求められる分野でも利用されています。
特に、デジタル回路とアナログ回路を同一チップ上に集積する際には、寄生容量やノイズの低減が重要です。MOSFETの構造設計や特性が回路性能を左右するため、通信機器や高精度な計測機器においても欠かせないデバイスとなっています。

4. MOSFET技術を基盤としたパワーデバイスの進化

電動化や省エネルギー化の進展に伴い、MOSFET技術を基盤としたパワーデバイスは大きく進化しました。ここでは、パワーデバイス分野におけるMOSFET技術の展開を紹介します。

高電力用途におけるデバイスの役割分担

パワーエレクトロニクス分野では、低～中電力領域における主流のデバイスはMOSFETです。一方で、高電圧・大電流が求められる用途では、IGBTやSiCパワーデバイスが採用されるケースが増えてきました。 このように、用途や電力レンジに応じて最適なデバイスを使い分ける考え方が市場全体で一般化しており、MOSFETはパワーデバイス技術における基盤の役割を担い続けています。

ゲート構造の高度化と性能向上

MOSFETでは、寄生容量やスイッチング損失の低減を目的として、ゲート構造の高度化が進められています。

例えば、従来のトレンチ型構造においては、電力ロスやノイズの原因となる帰還容量の抑制が課題となっていました。こうしたMOSFETが抱えていた課題を解決するため、ミネベアミツミのIGBTでは、ゲートを横方向（サイド）に配置する独自の「サイドゲート構造」を採用しています。この構造により、低い帰還容量と低損失化を同時に実現し、インバータなどの電力変換機器の大幅な小型化・高出力化に貢献しています。

材料・モジュール技術を含めた統合的な進化

近年は、デバイス単体の性能向上だけでなく、パッケージングやモジュール化技術を含めた統合的な進化が重要視されています。

ミネベアミツミにおいても、かつてのチップビジネス主体の体制から、現在は「材料→デバイス→モジュール→システム」までを一貫して手がける体制へと進化しています。このように、材料選定からシステム全体の最適化までの垂直統合を目指すことで、鉄道や太陽光発電、ハイエンドEVといった高い信頼性が要求されるニッチ分野に向けて、高付加価値なパワーデバイスの提供を可能にしています。

5. パワー半導体のご相談は、ミネベアミツミへ

MOSFETは、電圧駆動で動作する代表的な電界効果トランジスタであり、電力制御からデジタル回路まで幅広い分野で不可欠なデバイスです。近年では、MOSFET単体の活用にとどまらず、IGBTやSiCパワーデバイスといった高電圧・大電流用途向けデバイスへと技術展開が進んでいます。

ミネベアミツミでは、半導体の設計・製造で培った技術を基盤に、IGBTやSiCデバイスの開発にも注力しています。さらに、チップ単体の提供に加え、「材料→デバイス→モジュール→システム」までを一貫して提案できる体制が強みです。
太陽光発電や電鉄、容量200kWクラスのバッテリーを搭載するハイエンドEVなど、高い電力性能が求められる分野においても、高付加価値なパワー半導体を展開しています。
