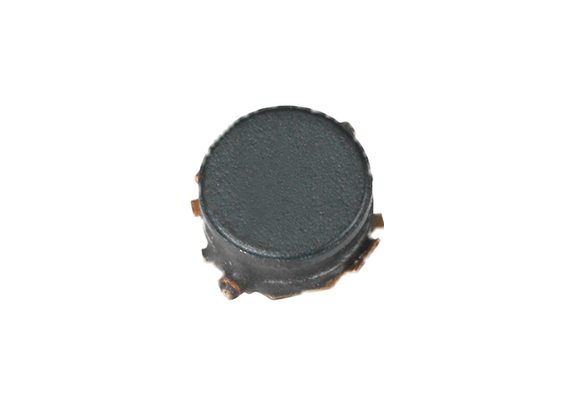

デジタル機器や携帯電話等に使用される、小型、 低背、大電流のチョークコイル。 高さ1.0mm ~シリーズ化しました。

特長

1. 巻線部を磁性樹脂封止した閉磁路構造により低DCRを実現。
2. 幅広端子を使用した耐衝撃性構造。
3. はんだレス(レーザー接合)。

  • 小型携帯機器(携帯電話、携帯ゲーム機、DSC、DVC、etc.)のDC-DCコンバータ電源回路用。

  • mm
  • 以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

    スクロールできます

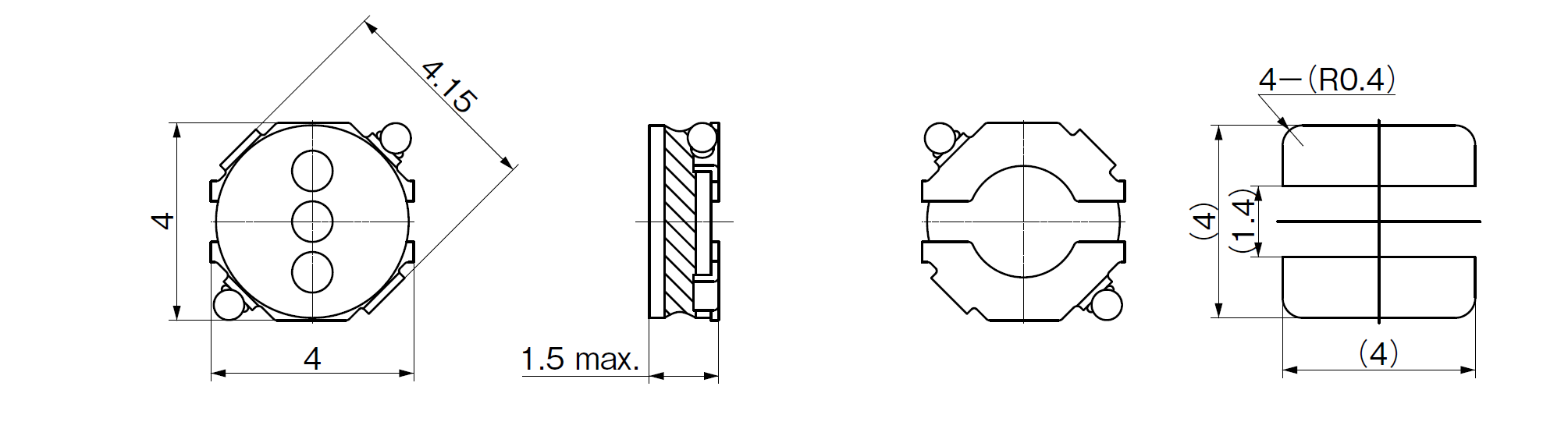

    寸法(W)
    [mm]

    寸法(D)
    [mm]

    寸法(H) Max
    [mm]

    捺印

    インダクタンス
    [μH]

    インダクタンス公差
    下限
    [%]

    インダクタンス公差
    上限
    [%]

    インダクタンスTest Freq.
    [KHz]

    直流抵抗
    [mΩ]

    定格電流
    L=-30%
    [A]

    定格電流
    ⊿T=40K
    [A]

    4.0 4.0 1.5 1R0 1.00 -30 30 1 45.00 2.85 2.85
    4.0 4.0 1.5 1R2 1.20 -30 30 1 55.00 2.50 2.55
    4.0 4.0 1.5 1R8 1.80 -30 30 1 65.00 2.20 2.40
    4.0 4.0 1.5 2R2 2.20 -30 30 1 70.00 1.85 2.00
    4.0 4.0 1.5 3R3 3.30 -30 30 1 80.00 1.75 1.95
    4.0 4.0 1.5 3R9 3.90 -30 30 1 90.00 1.60 1.90
    4.0 4.0 1.5 4R7 4.70 -30 30 1 100.00 1.35 1.75
    4.0 4.0 1.5 5R6 5.60 -30 30 1 130.00 1.20 1.60
    4.0 4.0 1.5 6R8 6.80 -30 30 1 155.00 1.10 1.45
    4.0 4.0 1.5 8R2 8.20 -30 30 1 170.00 1.00 1.40
    4.0 4.0 1.5 100 10.00 -20 20 1 185.00 0.95 1.30
    4.0 4.0 1.5 120 12.00 -20 20 1 265.00 0.80 1.10
    4.0 4.0 1.5 150 15.00 -20 20 1 300.00 0.78 1.00
    4.0 4.0 1.5 180 18.00 -20 20 1 330.00 0.50 0.95
    4.0 4.0 1.5 220 22.00 -20 20 1 355.00 0.48 0.90
    4.0 4.0 1.5 270 27.00 -20 20 1 465.00 0.45 0.75
    4.0 4.0 1.5 330 33.00 -20 20 1 550.00 0.40 0.72
    4.0 4.0 1.5 390 39.00 -20 20 1 710.00 0.38 0.65
  • スクロールできます

    Q'ty
    [pcs./reel]

    Tape Dimensions A
    [mm]

    Tape Dimensions B
    [mm]

    Tape Dimensions C
    a
    [mm]

    Tape Dimensions C
    b
    [mm]

    Tape Dimensions D
    a
    [mm]

    Tape Dimensions D
    b
    [mm]

    Tape Dimensions E
    a
    [mm]

    Tape Dimensions E
    b
    [mm]

    Tape Dimensions F
    a
    [mm]

    Tape Dimensions F
    b
    [mm]

    Tape Dimensions G
    a
    [mm]

    Tape Dimensions G
    b
    [mm]

    Tape Dimensions H
    a
    [mm]

    Tape Dimensions H
    b
    [mm]

    Reel Dimensions I
    a
    [mm]

    Reel Dimensions I
    b
    [mm]

    Reel Dimensions J
    b
    [mm]

    Reel Dimensions K
    a
    [mm]

    Reel Dimensions K
    b
    [mm]

    4000 4.2 4.2 9.5 0.2 12 0.3 8 0.1 5.5 0.1 1.7 1.7 0.3 0.05 Φ330 Φ2 1 13.5 1
