トランス TR Series

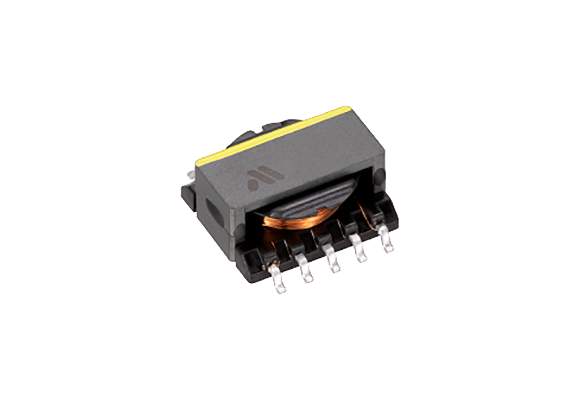

TR14-A-S

  • RoHS対応
  • AEC-Q200

概要

DC/DCコンバータ、スイッチング電源、IGBT用絶縁トランスに使用されるトランスです。

特長

1,高効率でありハイパワー対応可能です。
2,電磁干渉を小さくする閉磁路構造を採用。

外形図

外形図
単位

mm

仕様

使用周波数
上限
[KHz]
許容電力
[W]
500 5.0
使用周波数
上限
[KHz]
許容電力
[W]
500 5.0

梱包図面

Q'ty
[pcs./reel]
Tape Dimensions A
[mm]
Tape Dimensions B
[mm]
Tape Dimensions C
a
[mm]
Tape Dimensions C
b
[mm]
Tape Dimensions D
a
[mm]
Tape Dimensions D
b
[mm]
Tape Dimensions E
a
[mm]
Tape Dimensions E
b
[mm]
Tape Dimensions F
a
[mm]
Tape Dimensions F
b
[mm]
Tape Dimensions G
[mm]
Tape Dimensions H
a
[mm]
Tape Dimensions H
b
[mm]
Reel Dimensions I
a
[mm]
Reel Dimensions I
b
[mm]
Reel Dimensions J
a
[mm]
Reel Dimensions J
b
[mm]
Reel Dimensions K
a
[mm]
Reel Dimensions K
b
[mm]
300 18.0 17.6 25.5 0.2 32 0.3 24 0.1 14.2 0.1 7.0 0.5 0.05 Φ330 Φ2 37.4 1 33.4 1
