概要

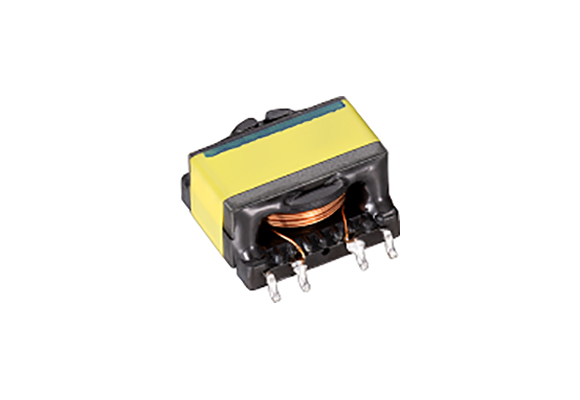

DC/DCコンバータ、スイッチング電源、IGBT用絶縁トランスに使用されるトランスです。
特長
1,高効率でありハイパワー対応可能です。
2,電磁干渉を小さくする閉磁路構造を採用。
外形図
外形図
単位
mm
仕様
| 使用周波数 上限 [KHz] |
許容電力 [W] |
|---|---|
| 500 | 3.0 |
| 使用周波数 上限 [KHz] |
許容電力 [W] |
||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 500 | 3.0 |
梱包図面
| Q'ty [pcs./reel] |
Tape Dimensions A [mm] |
Tape Dimensions B [mm] |
Tape Dimensions C a [mm] |
Tape Dimensions C b [mm] |
Tape Dimensions D a [mm] |
Tape Dimensions D b [mm] |
Tape Dimensions E a [mm] |
Tape Dimensions E b [mm] |
Tape Dimensions F a [mm] |
Tape Dimensions F b [mm] |
Tape Dimensions G [mm] |
Tape Dimensions H a [mm] |
Tape Dimensions H b [mm] |
Reel Dimensions I a [mm] |
Reel Dimensions I b [mm] |
Reel Dimensions J a [mm] |
Reel Dimensions J b [mm] |
Reel Dimensions K a [mm] |
Reel Dimensions K b [mm] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 500 | 11.5 | 13.6 | 21.0 | 0.2 | 24 | 0.3 | 16 | 0.1 | 11.5 | 0.1 | 5.9 | 0.4 | 0.10 | Φ330 | Φ2 | 29.5 | 1 | 25.5 | 1 |
