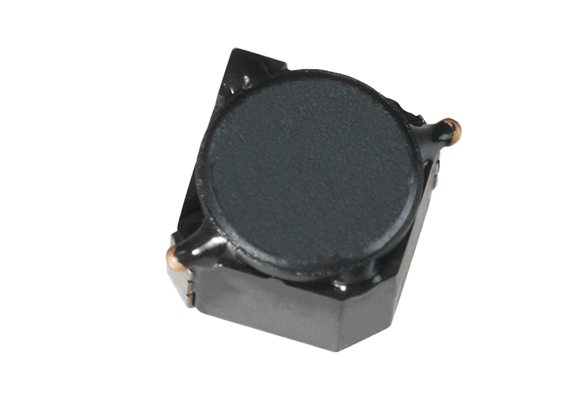

電子機器の電源（DC-DCコンバー タ・スイッチング電源）、用の高効率（低 DCR）チョークコイルです。
特長
1. 直流抵抗を従来型の1/2以下にしました。
2. 低背高で、ハイパワー対応が可能です。
3. 電磁干渉を小さくする“閉磁路構成”にしています。
-
-
電子機器電源用全般（携帯型電子機器、大型電子機器、車載電子機器等）
-
mm -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます

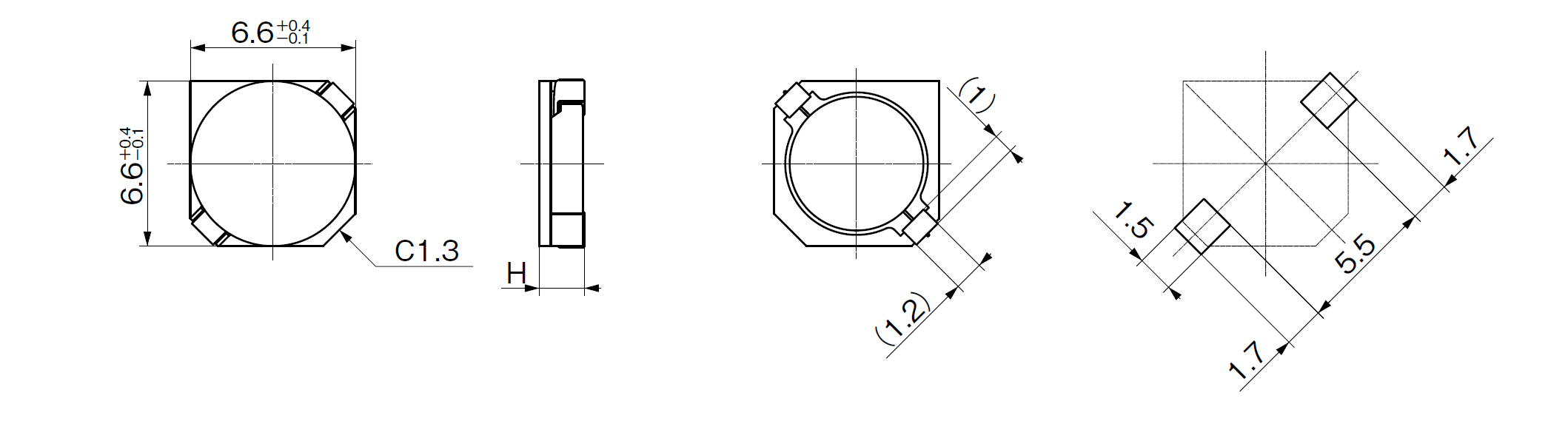

寸法(W)
[mm]寸法(D)
[mm]寸法(H) Max
[mm]捺印
インダクタンス
[μH]インダクタンス公差
下限
[%]インダクタンス公差
上限
[%]インダクタンスTest Freq.
[KHz]直流抵抗
[mΩ]定格電流
L=-30%
[A]定格電流
⊿T=40K
[A]6.6 6.6 5.0 1R2 1.20 -30 30 1 10.00 9.00 6.50 6.6 6.6 5.0 1R8 1.80 -30 30 1 12.00 8.00 6.00 6.6 6.6 5.0 2R4 2.40 -30 30 1 14.00 7.00 5.80 6.6 6.6 5.0 3R3 3.30 -30 30 1 18.00 6.00 5.40 6.6 6.6 5.0 4R3 4.30 -30 30 1 22.00 5.20 4.30 6.6 6.6 5.0 5R1 5.10 -30 30 1 25.00 4.80 4.00 6.6 6.6 5.0 6R2 6.20 -30 30 1 30.00 4.50 3.80 6.6 6.6 5.0 8R2 8.20 -30 30 1 32.00 4.20 3.40 6.6 6.6 5.0 100 10.00 -30 30 1 35.00 3.60 3.20 6.6 6.6 5.0 150 15.00 -30 30 1 60.00 2.80 2.40 6.6 6.6 5.0 220 22.00 -20 20 1 90.00 2.40 2.10 6.6 6.6 5.0 330 33.00 -20 20 1 130.00 2.00 1.80 6.6 6.6 5.0 470 47.00 -20 20 1 155.00 1.80 1.60 6.6 6.6 5.0 560 56.00 -20 20 1 165.00 1.60 1.50 6.6 6.6 5.0 680 68.00 -20 20 1 225.00 1.40 1.30 6.6 6.6 5.0 820 82.00 -20 20 1 280.00 1.20 1.10 6.6 6.6 5.0 101 100.00 -20 20 1 390.00 1.10 0.90 6.6 6.6 5.0 471 470.00 -20 20 1 1400.00 0.53 0.40 6.6 6.6 5.0 821 820.00 -20 20 1 3400.00 0.40 0.26 6.6 6.6 5.0 102 1000.00 -20 20 1 3700.00 0.37 0.25 6.6 6.6 5.0 222 2200.00 -20 20 1 8600.00 0.25 0.16 6.6 6.6 5.0 332 3300.00 -20 20 1 10700.00 0.23 0.14 -
スクロールできます
Q'ty
[pcs./reel]Tape Dimensions A
[mm]Tape Dimensions B
[mm]Tape Dimensions C
a
[mm]Tape Dimensions C
b
[mm]Tape Dimensions D
a
[mm]Tape Dimensions D
b
[mm]Tape Dimensions E
a
[mm]Tape Dimensions E
b
[mm]Tape Dimensions F
a
[mm]Tape Dimensions F
b
[mm]Tape Dimensions G
a
[mm]Tape Dimensions G
b
[mm]Tape Dimensions H
a
[mm]Tape Dimensions H
b
[mm]Reel Dimensions I
a
[mm]Reel Dimensions I
b
[mm]Reel Dimensions J
b
[mm]Reel Dimensions K
a
[mm]Reel Dimensions K
b
[mm]700 7.2 7.2 13.5 0.2 16 0.3 12 0.1 7.5 0.1 5.3 0.2 0.4 0.10 Φ330 Φ2 1 17.5 1
