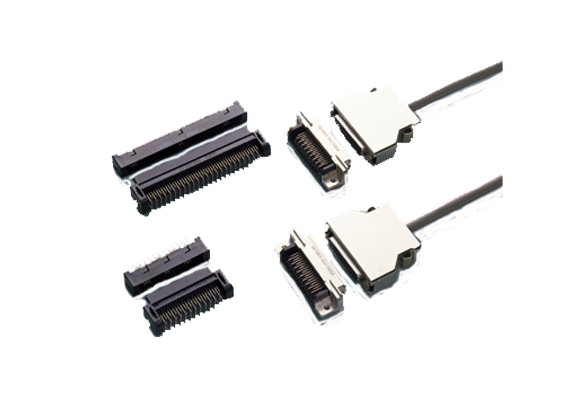

1.27mmピッチ コネクタ PCSシリーズ
PCSシリーズ
１．ケーブル結線は圧接およびはんだ付けを用意
２．インターフェース用として堅牢な構造
３．誤挿入防止用アクセサリーもラインナップ
【型式説明】
()・・・極数
＊/#・・・製品仕様
※製品に印字されている品名は略式表示となります。
型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
実装/結線方法 |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
図面 |
|---|---|---|---|---|---|---|---|---|---|

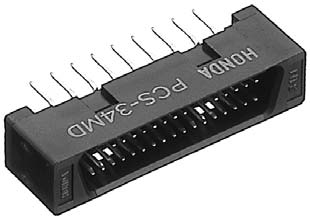

| PCS-()MD+ |  |
48,68,96 | 1.27 | ストレートDIP | 1 | AC500/750V(r.m.s)1分間 | -55 | 105 | DL0238_HTKPCS_JP.pdf |

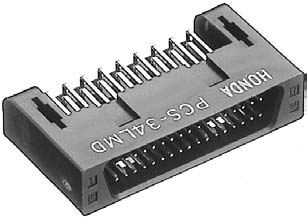

| PCS-()LMD+ |  |
34,48,68,96 | 1.27 | ライトアングルDIP | 1 | AC500/750V(r.m.s)1分間 | -55 | 105 | DL0239_HTKPCS_JP.pdf |

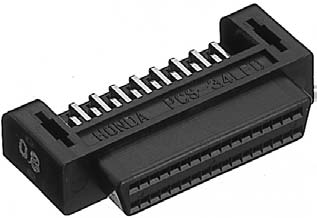

| PCS-()LFD+ |  |
34,68,96 | 1.27 | ライトアングルDIP | 1 | AC500/750V(r.m.s)1分間 | -55 | 105 | DL0240_HTKPCS_JP.pdf |

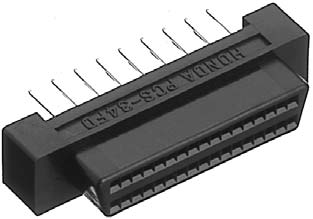

| PCS-()FD+ |  |
34,48,68,96 | 1.27 | ストレートDIP | 1 | AC500/750V(r.m.s)1分間 | -55 | 105 | DL0241_HTKPCS_JP.pdf |

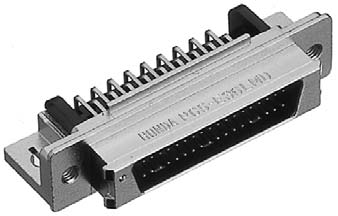

| PCS-E()LMD+ |  |
20,28,36,50,68,96 | 1.27 | ライトアングルDIP | 1 | AC500/750V(r.m.s)1分間 | -55 | 105 | DL0242_HTKPCS_JP.pdf |
| PCS-E()MD+ |  |
20,28,36,50 | 1.27 | ストレートDIP | 1 | AC500/750V(r.m.s)1分間 | -55 | 105 | DL0243_HTKPCS_JP.pdf |
