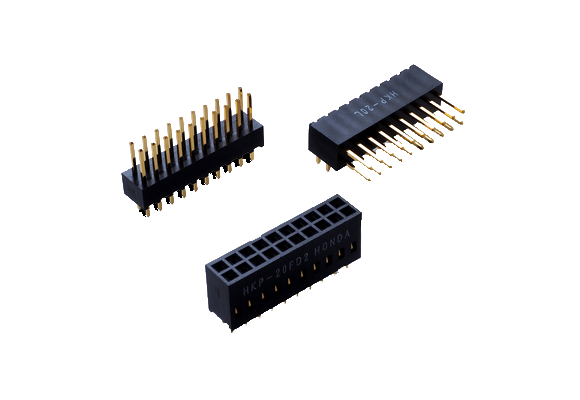

2.54mmピッチ 内部接続用ピンヘッダー HKPシリーズ
HKPシリーズ
１．ピン抜き対応可能
２．ピン長の変更対応可能
３．誤挿入防止キーもご用意
※詳細はお問合せください
【型式説明】
()・・・極数
＊/#・・・製品仕様
※製品に印字されている品名は略式表示となります。
型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
実装/結線方法 |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
図面 |
|---|---|---|---|---|---|---|---|---|---|
| HKP-()M1 |  |
4～70 ※ご希望芯数取り扱い有無についてはお問合せください。 |
2.54 | ストレートDIP | 3 | AC1,000V(r.m.s)1分間 | -40 | 105 | DL0199_HTKHKP_JP.pdf |
| HKP-()M2 |  |
4～70 ※ご希望芯数取り扱い有無についてはお問合せください。 |
2.54 | ストレートDIP | 3 | AC1,000V(r.m.s)1分間 | -40 | 105 | DL0200_HTKHKP_JP.pdf |
| HKP-()M29 |  |
4～70 ※ご希望芯数取り扱い有無についてはお問合せください。 |
2.54 | ストレートDIP | 3 | AC1,000V(r.m.s)1分間 | -40 | 105 | DL0201_HTKHKP_JP.pdf |
| HKP-()M2L |  |
4～70 ※ご希望芯数取り扱い有無についてはお問合せください。 |
2.54 | ライトアングルDIP | 3 | AC1,000V(r.m.s)1分間 | -40 | 105 | DL0202_HTKHKP_JP.pdf |
| HKP-()M2WT |  |
4～36 ※ご希望芯数取り扱い有無についてはお問合せください。 |
2.54 | ストレートDIP | 3 | AC1,000V(r.m.s)1分間 | -40 | 105 | DL0203_HTKHKP_JP.pdf |

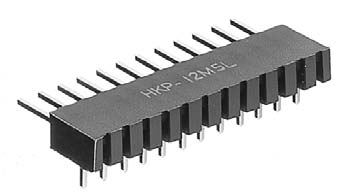

| HKP-()M5LS |  |
2～50 ※ご希望芯数取り扱い有無についてはお問合せください。 |
2.54 | ライトアングルDIP | 3 | AC1,000V(r.m.s)1分間 | -40 | 105 | DL0204_HTKHKP_JP.pdf |
| HKP-()M5S |  |
2～50 ※ご希望芯数取り扱い有無についてはお問合せください。 |
2.54 | ストレートDIP | 3 | AC1,000V(r.m.s)1分間 | -40 | 105 | DL0205_HTKHKP_JP.pdf |
| HKP-()M6 |  |
4～70 ※ご希望芯数取り扱い有無についてはお問合せください。 |
2.54 | ストレートDIP | 3 | AC1,000V(r.m.s)1分間 | -40 | 105 | DL0206_HTKHKP_JP.pdf |
| HKP-()M6L |  |
4～70 ※ご希望芯数取り扱い有無についてはお問合せください。 |
2.54 | ライトアングルDIP | 3 | AC1,000V(r.m.s)1分間 | -40 | 105 | DL0207_HTKHKP_EN.pdf |
| HKP-()M8 |  |
4～70 ※ご希望芯数取り扱い有無についてはお問合せください。 |
2.54 | ストレートDIP | 3 | AC1,000V(r.m.s)1分間 | -40 | 105 | DL0208_HTKHKP_JP.pdf |
| HKP-()M5WS |  |
2～50 ※ご希望芯数取り扱い有無についてはお問合せください。 |
2.54 | ストレートDIP | 3 | AC1,000V(r.m.s)1分間 | -40 | 105 | DL0209_HTKHKP_EN.pdf |
| HKP-()FDS2 |  |
4～70 ※ご希望芯数取り扱い有無についてはお問合せください。 |
2.54 | ストレートDIP | 3 | AC1,000V(r.m.s)1分間 | -40 | 105 | DL0210_HTKHKP_JP.pdf |
| HKP-()FD2 |  |
2～50 ※ご希望芯数取り扱い有無についてはお問合せください。 |
2.54 | ストレートDIP | 3 | AC1,000V(r.m.s)1分間 | -40 | 105 | DL0211_HTKHKP_EN.pdf |
| HKP-44F201 | アクセサリ | -40 | 105 | DL0233_HTKHKP_EN.pdf |
