2.00mmピッチ 内部接続用ピンヘッダー LPCシリーズ
LPCシリーズ
１．ピン抜き対応可能
２．ピン長の変更対応可能
３．メッキ(金、スズ銅、厚さ)変更対応可能
※詳細はお問い合わせください
【型式説明】
()・・・極数
＊/#・・・製品仕様
※製品に印字されている品名は略式表示となります。
型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
実装/結線方法 |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
図面 |
|---|---|---|---|---|---|---|---|---|---|

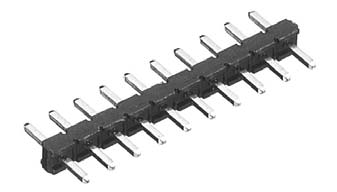

| LPC-()MG |  |
1～30 ※ご希望芯数取り扱い有無についてはお問合せください。 |
2 | ストレートDIP | 1 | AC500V(r.m.s)1分間 | -25 | 85 | DL0215_HTKLPC_JP.pdf |

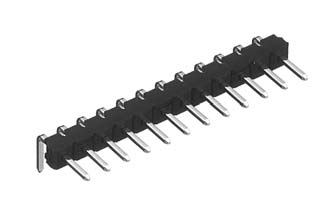

| LPC-()ML** |  |
1～30 ※ご希望芯数取り扱い有無についてはお問合せください。 |
2 | ライトアングルDIP | 1 | AC500V(r.m.s)1分間 | -25 | 85 | DL0216_HTKLPC_JP.pdf |
| LPC-()M2L** |  |
2～50 ※ご希望芯数取り扱い有無についてはお問合せください。 |
2 | ライトアングルDIP | 1 | AC500V(r.m.s)1分間 | -25 | 85 | DL0217_HTKLPC_JP.pdf |
| LPC-()MA** |  |
1～16 ※ご希望芯数取り扱い有無についてはお問合せください。 |
2 | ストレートDIP | 1 | AC500V(r.m.s)1分間 | -25 | 85 | DL0218_HTKLPC_JP.pdf |
| LPC-()MB2G |  |
2～50 ※ご希望芯数取り扱い有無についてはお問合せください。 |
2 | ストレートDIP | 1 | AC500V(r.m.s)1分間 | -25 | 85 | DL0219_HTKLPC_EN.pdf |
| LPC-()MC2G |  |
2～50 ※ご希望芯数取り扱い有無についてはお問合せください。 |
2 | ストレートDIP | 1 | AC500V(r.m.s)1分間 | -25 | 85 | DL0220_HTKLPC_JP.pdf |
| LPC-()MD2G |  |
2～60 ※ご希望芯数取り扱い有無についてはお問合せください。 |
2 | ストレートDIP | 1 | AC500V(r.m.s)1分間 | -25 | 85 | DL0221_HTKLPC_EN.pdf |
| LPC-()M2G |  |
4～60 ※ご希望芯数取り扱い有無についてはお問合せください。 |
2 | ストレートDIP | 1 | AC500V(r.m.s)1分間 | -25 | 85 | DL0222_HTKLPC_JP.pdf |
| LPC-()MA2G |  |
4～24 ※ご希望芯数取り扱い有無についてはお問合せください。 |
2 | ストレートDIP | 1 | AC500V(r.m.s)1分間 | -25 | 85 | DL0223_HTKLPC_JP.pdf |
| LPC-()MH2G |  |
2～50 ※ご希望芯数取り扱い有無についてはお問合せください。 |
2 | ストレートSMT | 1 | AC500V(r.m.s)1分間 | -25 | 85 | DL0224_HTKLPC_EN.pdf |
| LPC-()MY2CG+ |  |
6～14,20 ※ご希望芯数取り扱い有無についてはお問合せください。 |
2 | ストレートSMT | 1 | AC500V(r.m.s)1分間 | -25 | 85 | DL0225_HTKLPC_JP.pdf |
| LPC-()FDSG+ |  |
2～25 ※ご希望芯数取り扱い有無についてはお問合せください。 |
2 | ストレートDIP | 1 | AC500V(r.m.s)1分間 | -25 | 85 | DL0233_HTKLPC_JP.pdf |
| LPC-()FDG+ |  |
4～50 ※ご希望芯数取り扱い有無についてはお問合せください。 |
2 | ストレートDIP | 1 | AC500V(r.m.s)1分間 | -25 | 85 | DL0234_HTKLPC_JP.pdf |
| LPC-()FYG+ |  |
6～22 ※ご希望芯数取り扱い有無についてはお問合せください。 |
2 | ストレートSMT | 1 | AC500V(r.m.s)1分間 | -25 | 85 | DL0235_HTKLPC_JP.pdf |
| LPC-SPG |  |
2 | 2 | 1 | AC500V(r.m.s)1分間 | -25 | 85 | DL0236_HTKLPC_JP.pdf | |
| LPC-6SPG |  |
6 | 2 | 1 | AC500V(r.m.s)1分間 | -25 | 85 | DL0237_HTKLPC_EN.pdf |
