1.50mmピッチ DIP基板コネクタ PI28シリーズ
PI28シリーズは、1.50mmピッチのDIPタイプ基板用コネクタです。極数（芯数）は2極から15極をラインアップしています。
【特長】
■ストレートタイプで実装高さ6.2mm、ライトアングルタイプで3.5mmのコンパクト設計
■ピンブロック側の側壁構造により、斜め挿入などによる破損を防ぐコジリ対策を実施
■嵌合部にロック機構を備え、誤挿入を防止
型式の「()」は極数を表します。
1.50mmピッチ DIP基板コネクタ PI28シリーズの型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
実装/結線方法 |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適用外被径 |
適合ケーブル径 |
カタログ |
|---|---|---|---|---|---|---|---|---|---|---|---|

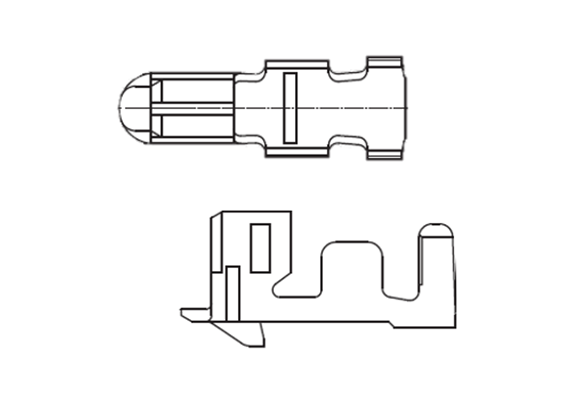

| 704152-2M |  |
-40 | 85 | Φ0.90 | AWG#30~28 | DL0264_MCIPI28_BI_CL.pdf | |||||

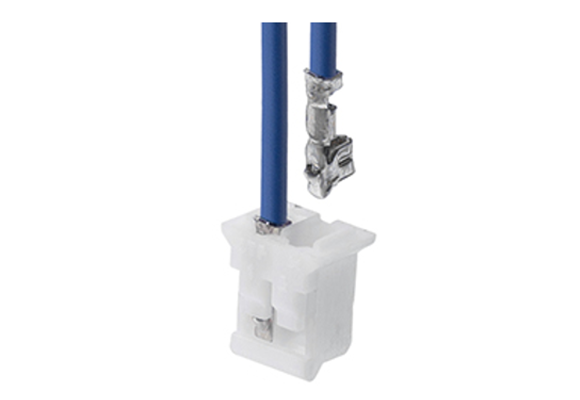

| PI28A()F |  |
2~15 | 1.5 | ハウジング | -40 | 85 | DL0264_MCIPI28_BI_CL.pdf | ||||

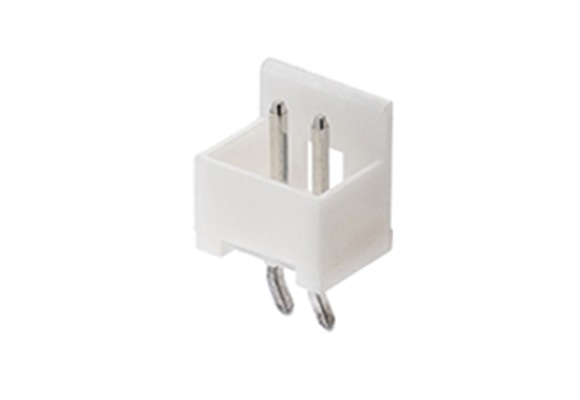

| PI28A()M |  |
2~15 | 1.5 | ストレートDIP | 1 | AC800V(r.m.s)1分間 | -40 | 85 | DL0264_MCIPI28_BI_CL.pdf | ||

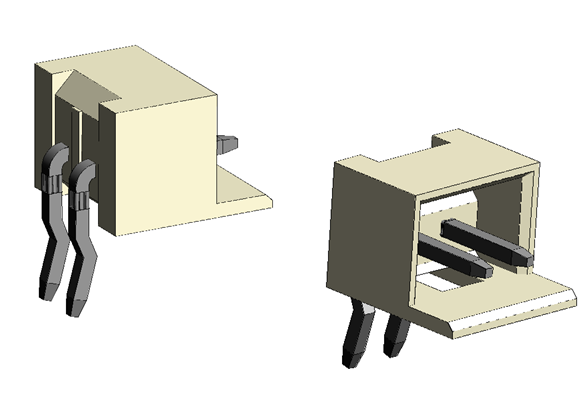

| PI28E()M |  |
2~15 | 1.5 | ライトアングルDIP | 1 | AC800V(r.m.s)1分間 | -40 | 85 | DL0264_MCIPI28_BI_CL.pdf |
