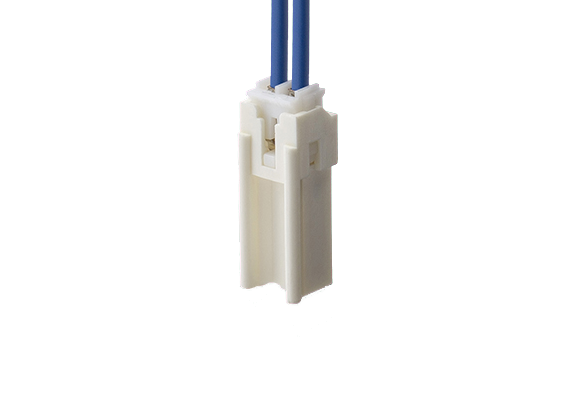

ポッティング用2.00mmピッチ DIP基板コネクタ PI22Hシリーズ
PI22Hシリーズ
1. 2.00mmピッチのポッティング用コネクタ
2. PI22シリーズと同じ端子を使用
3. ブロックはフリクションロックで、8mmのポッティングにも対応できる十分な高さがあり、カラーバリエーションの展開が特徴
【型式説明】
()・・・極数
＊/#・・・製品仕様
※製品に印字されている品名は略式表示となります。
型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
実装/結線方法 |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適用外被径 |
適合ケーブル径 |
カタログ |
|---|---|---|---|---|---|---|---|---|---|---|---|

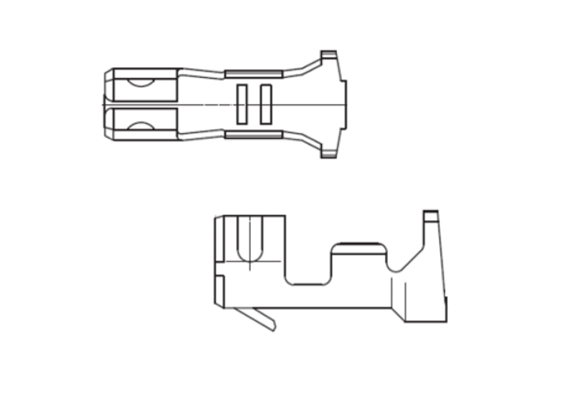

| PI22H コンタクト |  |
-40 | 105 | Φ1.50 | AWG#30~24 | DL0267_MCIPI22H_BI_CL.pdf | |||||

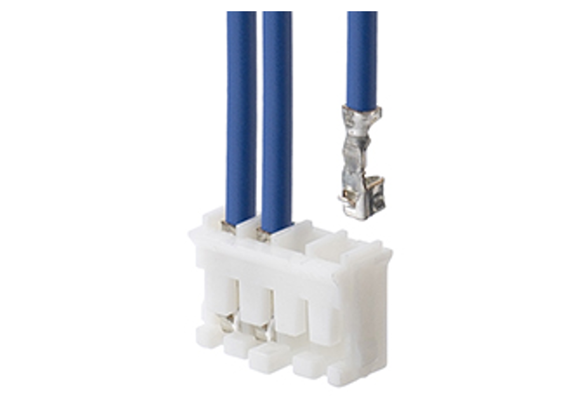

| PI22H()F |  |
2~15 | 2 | ハウジング | -40 | 105 | DL0267_MCIPI22H_BI_CL.pdf | ||||

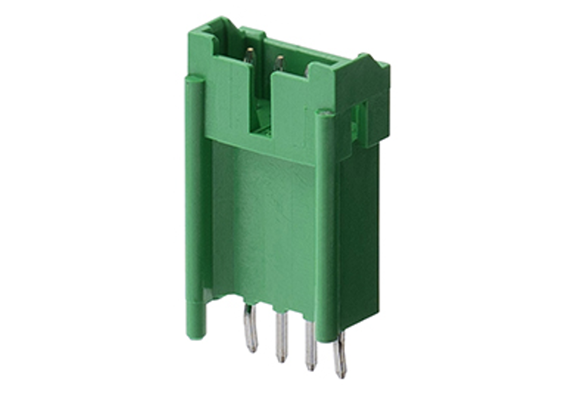

| PI22H()M |  |
2~15 | 2 | ストレートDIP | 2 | AC800V(r.m.s)1分間 | -40 | 105 | DL0267_MCIPI22H_BI_CL.pdf |
