2.00mmピッチ ボードインコネクタ PD09シリーズ
PD09シリーズは、2.00mmピッチの極小ボードイン(基板直付)用コネクタです。極数(芯数)は、2極から8極まで幅広くラインアップしています。
【特長】
■高さ3.5mm、奥行き2.8mmと極小の基板直付タイプ
型式の「()」は極数を表します。
2.00mmピッチ ボードインコネクタ PD09シリーズの型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適用外被径 |
適合ケーブル径 |
図面 |
|---|---|---|---|---|---|---|---|---|---|---|

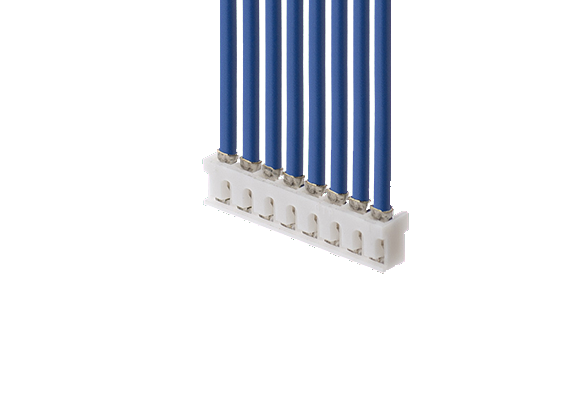

| PD09A()M | ![]() |
2,3,4,5,6,7,8 | 2 | 1 | AC800V(r.m.s)1分間 | -40 | 85 | DL0130_MCIPD09_BI_CL.pdf | ||

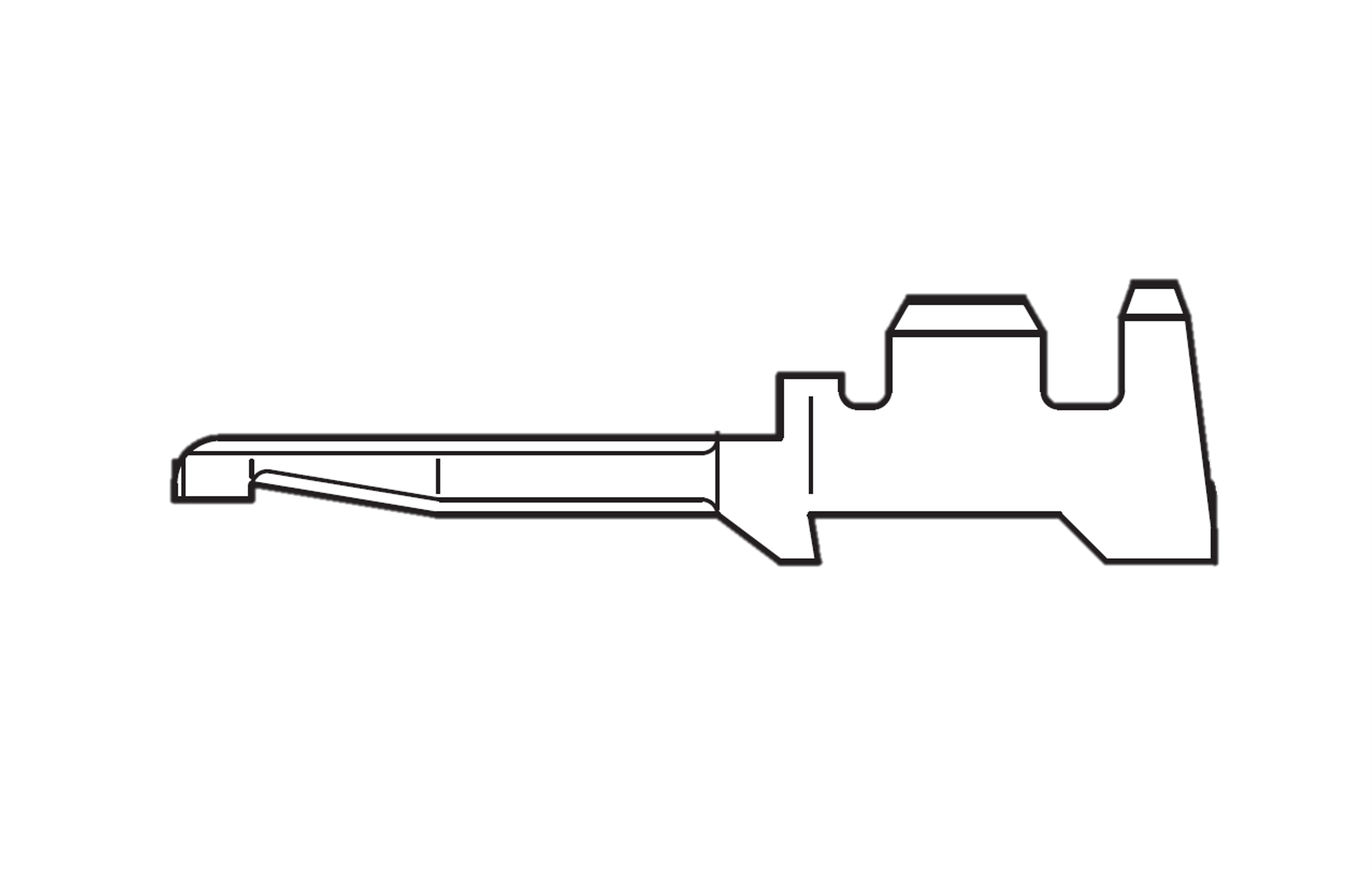

| 507101-2M | ![]() |
-40 | 85 | Φ1.25 | AWG#30~26 | DL0130_MCIPD09_BI_CL.pdf |
