2.00mmピッチ ボードインコネクタ SBL001シリーズ

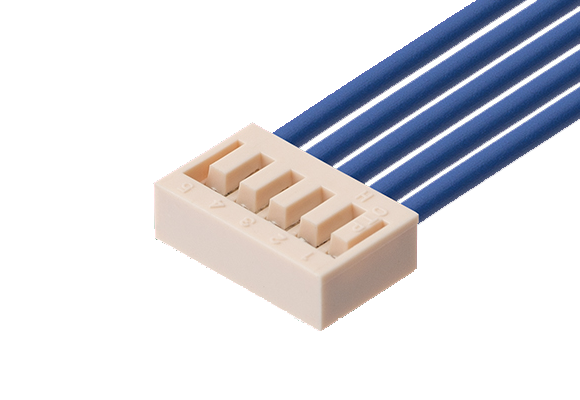

基板対ケーブル用コネクタ | 2.00mmピッチ ボードインコネクタ SBL001シリーズの製品画像

SBL001シリーズは、2.00mmピッチの低背型ライトアングルボードインコネクタです。極数(芯数)は2極から15極をラインアップしています。

【特長】
■高さ3.4mm、奥行き6.8mmの低背型設計
■ハウジング素材にPBTを採用
■端子とハウジングの固着にハウジングランス方式を採用

型式の「()」は極数を表します。

2.00mmピッチ ボードインコネクタ SBL001シリーズの型式一覧

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式

外観

芯数

ピッチ
[mm]

定格電流
[A/ピン]

耐電圧

使用温度範囲
下限
[℃]

使用温度範囲
上限
[℃]

適用外被径
[Φ]

適合ケーブル径

図面

SBL-001-() 2.00mmピッチ ボードインコネクタ SBL001シリーズ | SBL-001-()の製品画像 2,3,4,5,6,7,8,9,10,11,12,13,14,15 2 3 AC500V(r.m.s)1分間 -40 105 DL0133_MCISBL001_BI_CL.pdf

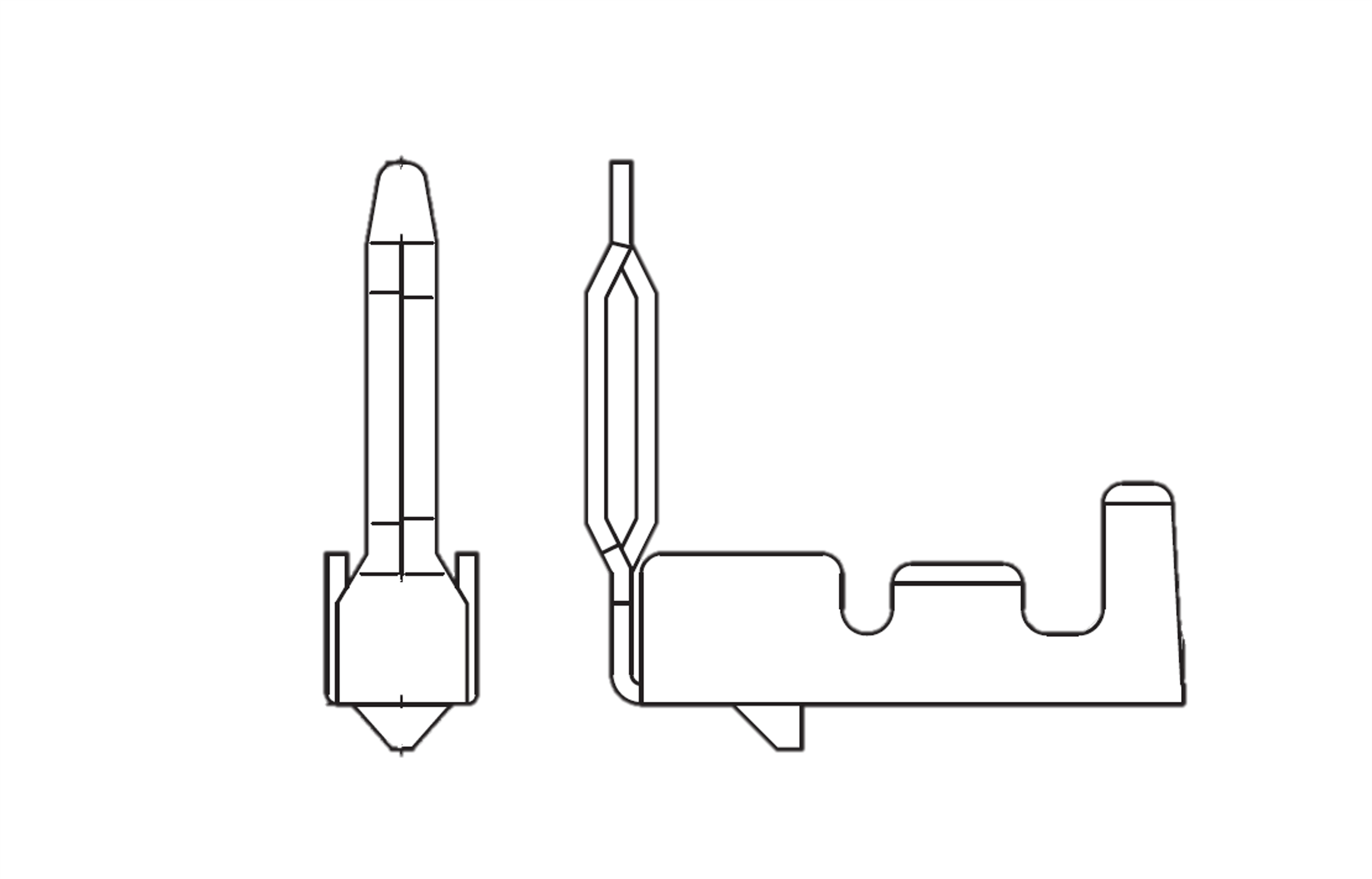

508391-2MA 2.00mmピッチ ボードインコネクタ SBL001シリーズ | 508391-2MAの製品画像 -40 105 Φ1.30 AWG#28~24 DL0133_MCISBL001_BI_CL.pdf
