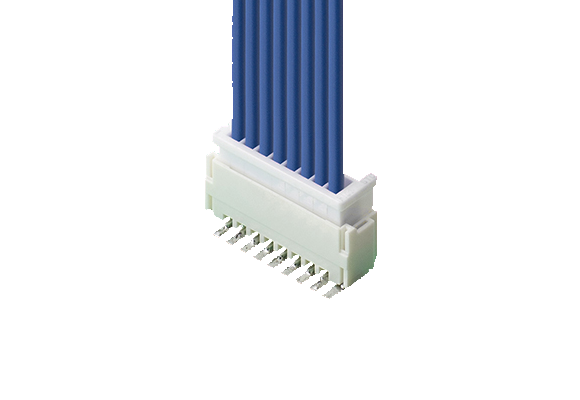

2.00mmピッチ SMT基板コネクタ PI07シリーズ
PI07シリーズは、2.00mmピッチの表面実装（SMT）タイプ基板用コネクタです。極数（芯数）は2極から15極をラインアップしています。
【特長】
■ラッチロック機構を採用し、確実なロックと高い接触信頼性を実現
型式の「()」は極数を、「＊」は製品仕様を表します。
2.00mmピッチ SMT基板コネクタ PI07シリーズの型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
実装/結線方法 |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適用外被径 |
適合ケーブル径 |
カタログ |
|---|---|---|---|---|---|---|---|---|---|---|---|

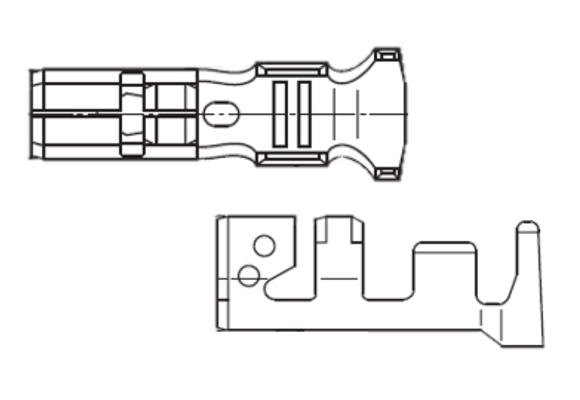

| PI07C6-0＊0A |  |
-25 | 85 | Φ1.50 | *=1:AWG#26~22 *=2:AWG#28~24 |
DL0265_MCIPI07_BI_CL.pdf | |||||

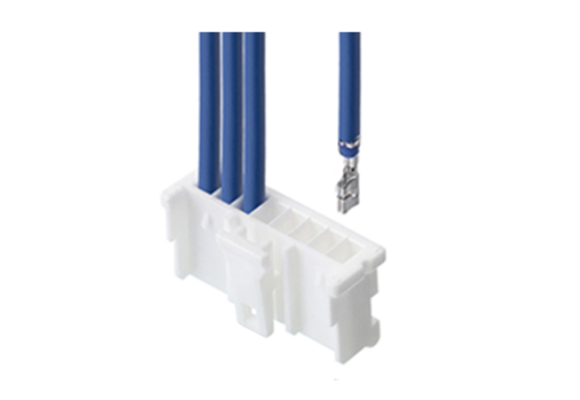

| PI07H6-()N0 |  |
2~15 | 2 | ハウジング | -25 | 85 | DL0265_MCIPI07_BI_CL.pdf | ||||

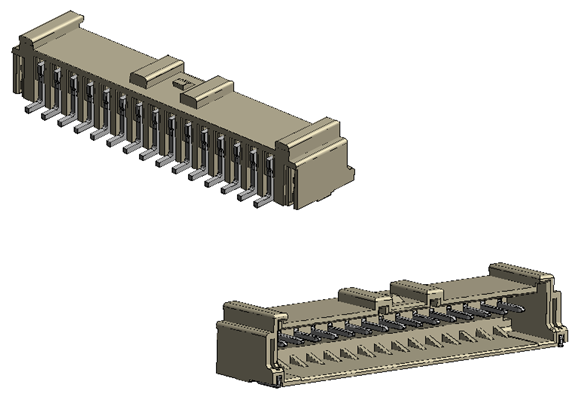

| PI07T1-()NA |  |
2~15 | 2 | ストレートSMT | 2 | AC800V(r.m.s)1分間 | -25 | 85 | DL0265_MCIPI07_BI_CL.pdf | ||

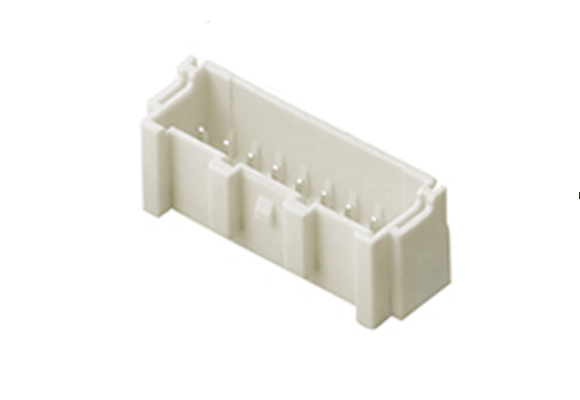

| PI07T3-()NA |  |
2~15 | 2 | ライトアングルDIP | 2 | AC800V(r.m.s)1分間 | -25 | 85 | DL0265_MCIPI07_BI_CL.pdf |
