2.50mmピッチ ボードインコネクタ BL-001シリーズ
BL-001シリーズは、2.50mmピッチの低背型ライトアングルボードインコネクタです。極数(芯数)は2極から15極をラインアップしています。
【特長】
■ハウジング材料にガラス入りPBTを使用しており、耐熱105℃に対応
■高さ2.9mm、奥行き8.0mmのロータイプ設計を採用
型式の「()」は極数を、「*」は製品仕様を表します。
2.50mmピッチ ボードインコネクタ BL-001シリーズの型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適用外被径 |
適合ケーブル径 |
図面 |
|---|---|---|---|---|---|---|---|---|---|---|

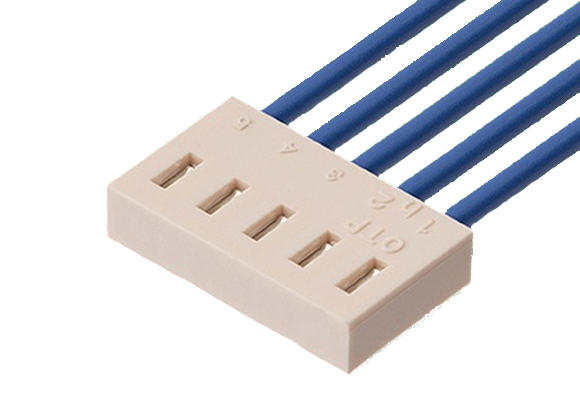

| BL-001-() | ![]() |
2,3,4,5,6,7,8,9,10,11,12,13,14,15 | 2.5 | 3 | AC500V(r.m.s)1分間 | -40 | 105 | DL0134_MCIBL001_BI_CL.pdf | ||

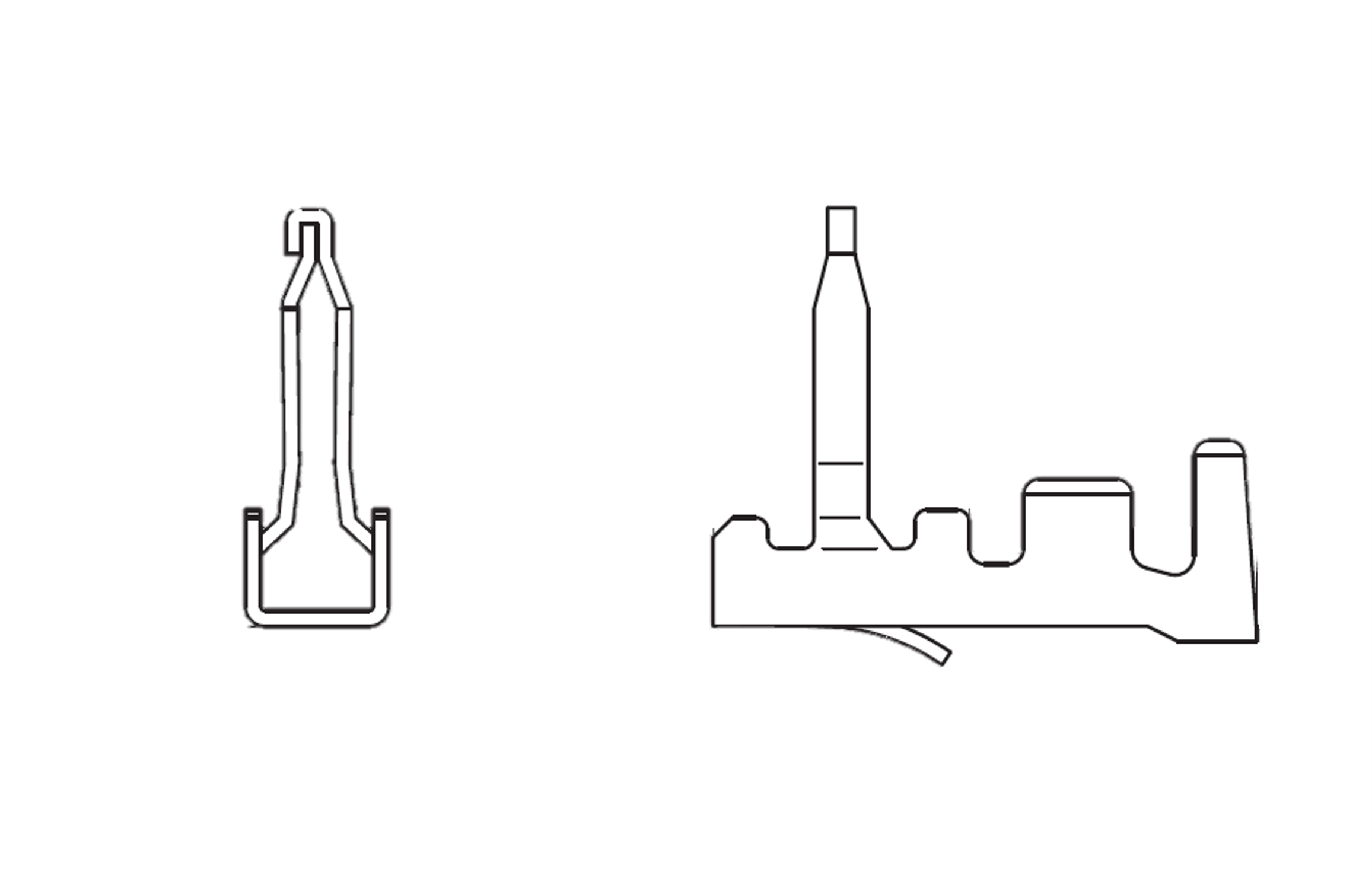

| 51069*-2MA | ![]() |
-40 | 105 | *=1,3:Φ1.70 | *=1:AWG#28~22 *=3:AWG#22~20 |
DL0134_MCIBL001_BI_CL.pdf |
