2.50mmピッチ ボードインコネクタ BL02シリーズ

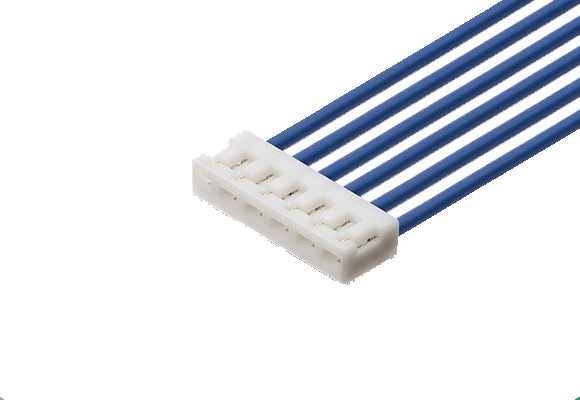

基板対ケーブル用コネクタ | 2.50mmピッチ ボードインコネクタ BL02シリーズの製品画像

BL02シリーズは、2.50mmピッチの低背・小型ライトアングルボードインコネクタです。極数(芯数)は5極、6極をラインアップしています。

【特長】
■高さ2.9mm、奥行き5.2mmのロータイプ・小型設計
■端子の係止にハウジングランス方式を採用し、確実なロックを実現

型式の「()」は極数を表します。

2.50mmピッチ ボードインコネクタ BL02シリーズの型式一覧

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式

外観

芯数

ピッチ
[mm]

定格電流
[A/ピン]

耐電圧

使用温度範囲
下限
[℃]

使用温度範囲
上限
[℃]

適用外被径
[Φ]

適合ケーブル径

図面

BL02H5-()N0 2.50mmピッチ ボードインコネクタ BL02シリーズ | BL02H5-()N0の製品画像 5,6 2.5 3 AC800V(r.m.s)1分間 -25 90 DL0135_MCIBL02_BI_CL.pdf

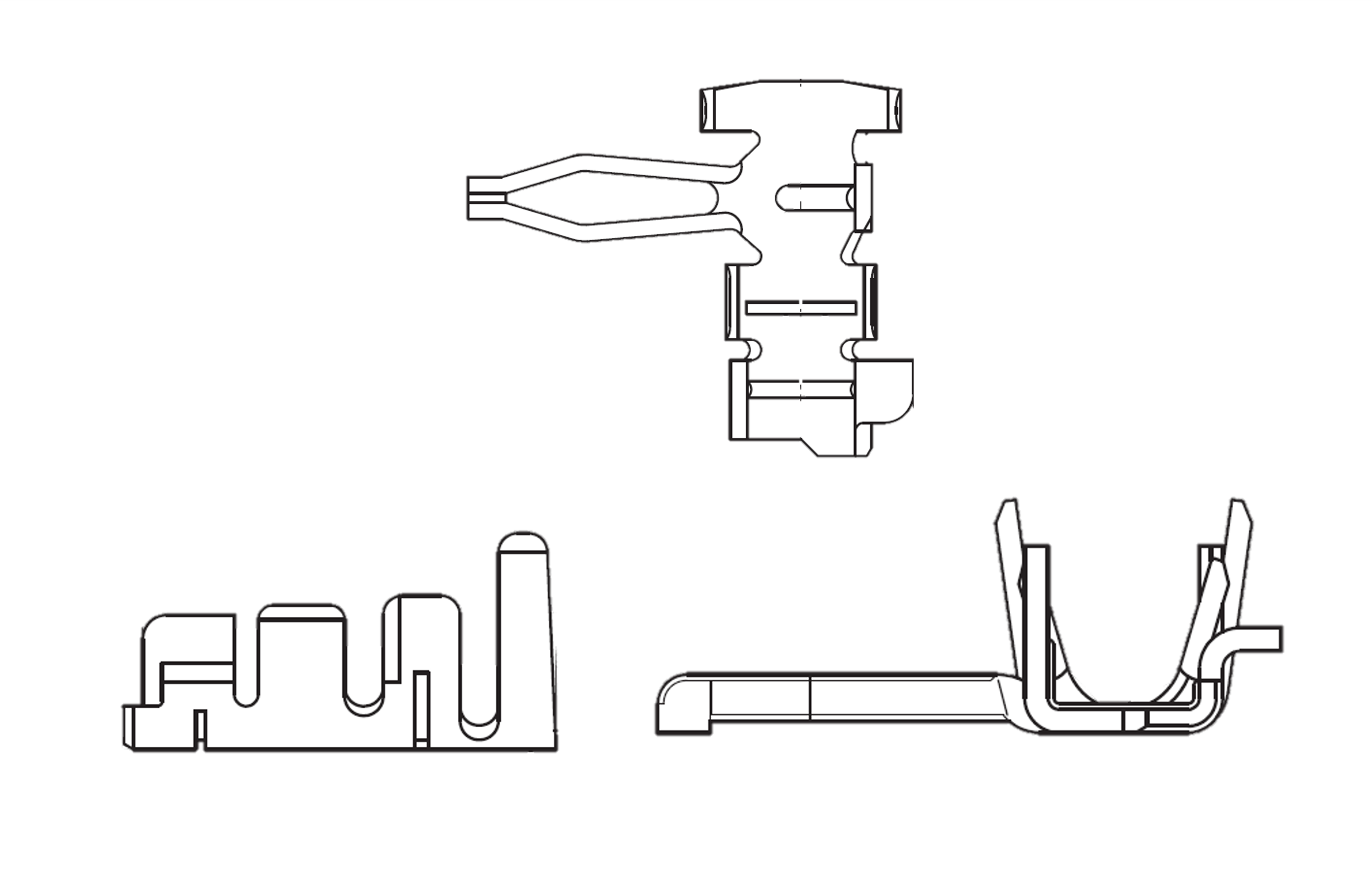

BL02C5-001S 2.50mmピッチ ボードインコネクタ BL02シリーズ | BL02C5-001Sの製品画像 -25 90 Φ1.66 AWG#26~22 DL0135_MCIBL02_BI_CL.pdf
