2.50mmピッチ ボードインコネクタ BL03シリーズ

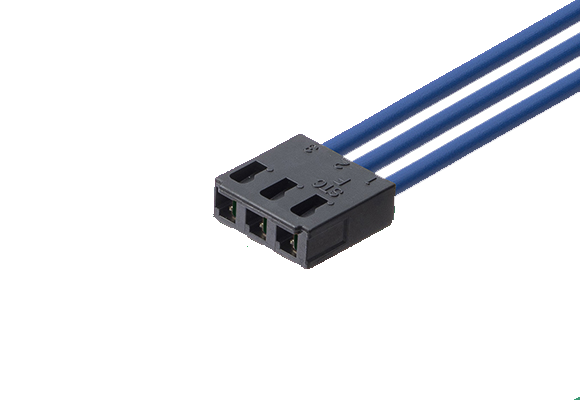

基板対ケーブル用コネクタ | 2.50mmピッチ ボードインコネクタ BL03シリーズの製品画像

BL03シリーズは、2.50mmピッチの低背型ライトアングルボードインコネクタです。極数(芯数)は2極から7極をラインアップしています。

【特長】
■高さ2.9mm、奥行き7.6mmのロータイプ(低背)設計
■ハウジング材料にPBT(UL94HB)を採用し、耐熱電線使用時には耐熱125℃に対応
■端子の係止にハウジングランス方式を採用し、確実なロックを実現

型式の「()」は極数を表します。

2.50mmピッチ ボードインコネクタ BL03シリーズの型式一覧

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式

外観

芯数

ピッチ
[mm]

定格電流
[A/ピン]

耐電圧

使用温度範囲
下限
[℃]

使用温度範囲
上限
[℃]

適用外被径
[Φ]

適合ケーブル径

図面

BL03H5-()B0 2.50mmピッチ ボードインコネクタ BL03シリーズ | BL03H5-()B0の製品画像 2,3,4,5,6,7 2.5 4 AC500V(r.m.s)1分間 -40 125 DL0136_MCIBL03_BI_CL.pdf
BL03C5-010A 2.50mmピッチ ボードインコネクタ BL03シリーズ | BL03C5-010Aの製品画像 -40 125 Φ1.70 AWG#22~20 DL0136_MCIBL03_BI_CL.pdf
