3.96mmピッチ DIP基板コネクタ PB02シリーズ
PB02シリーズ
1. 半田クラック対策として、従来の角ピンから弾力のある半円形状の平板プレスピンに変更
2. 誤嵌合防止対策として、ブロックの4方向に壁を採用
3. 端子は信頼性の高い4点ディンプル接触構造
【型式説明】
()・・・極数
＊/#・・・製品仕様
※製品に印字されている品名は略式表示となります。
型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
実装/結線方法 |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適用外被径 |
適合ケーブル径 |
カタログ |
|---|---|---|---|---|---|---|---|---|---|---|---|

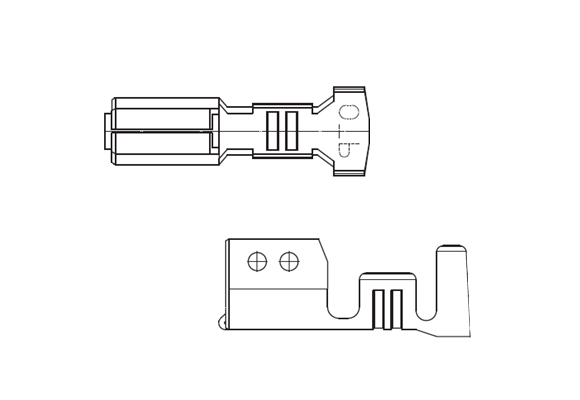

| 711612-2M |  |
-25 | 105 | Φ3.20 | AWG#22~18 | DL0275_MCIPB02_BI_CL.pdf | |||||

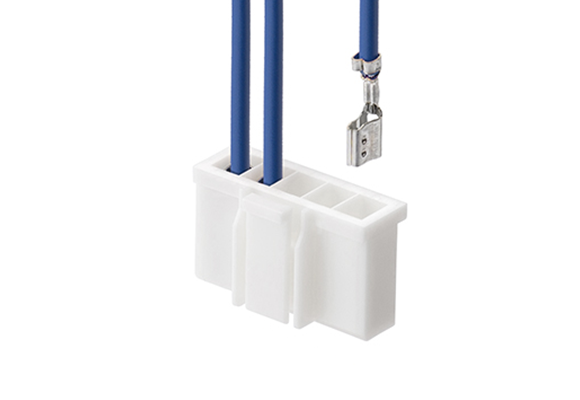

| PB02B()F |  |
2~10 | 3.96 | ハウジング | -25 | 105 | DL0275_MCIPB02_BI_CL.pdf | ||||

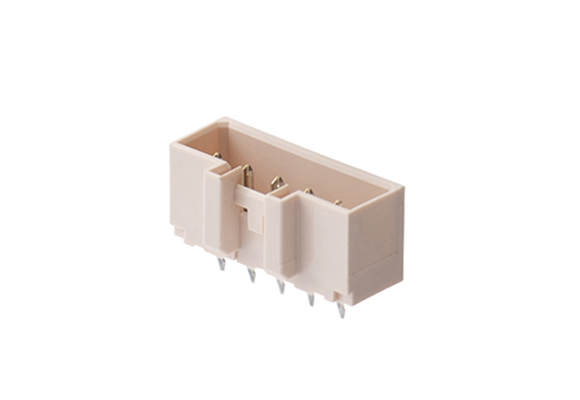

| PB02A()M |  |
2~10 | 3.96 | ストレートDIP | 7 | AC1500V(r.m.s)1分間 | -25 | 105 | DL0275_MCIPB02_BI_CL.pdf | ||

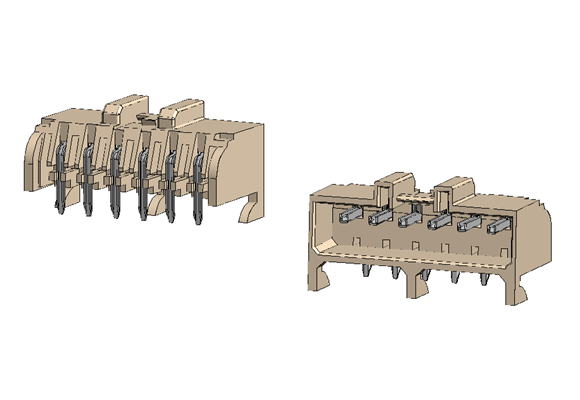

| PB02B()M |  |
2~10 | 3.96 | ライトアングルDIP | 7 | AC1500V(r.m.s)1分間 | -25 | 105 | DL0275_MCIPB02_BI_CL.pdf |
