細線対応2.00mmピッチ SMT基板コネクタ PI29シリーズ
PI29シリーズ
1. 2.00mmピッチのPI22シリーズに対して、基板側を表面実装対応としたシリーズ
2. ストレートとアングルの2種類ご用意
3. エンボステープ梱包
【型式説明】
()・・・極数
＊/#・・・製品仕様
※製品に印字されている品名は略式表示となります。
型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
実装/結線方法 |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適用外被径 |
適合ケーブル径 |
カタログ |
|---|---|---|---|---|---|---|---|---|---|---|---|

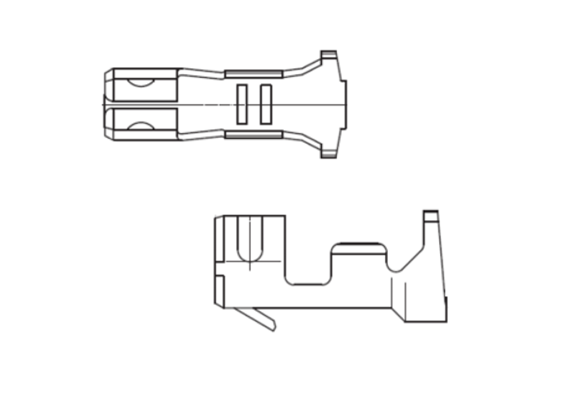

| PI29 コンタクト |  |
-25 | 85 | Φ1.50 | AWG#30~24 | DL0268_MCIPI29_BI_CL.pdf | |||||

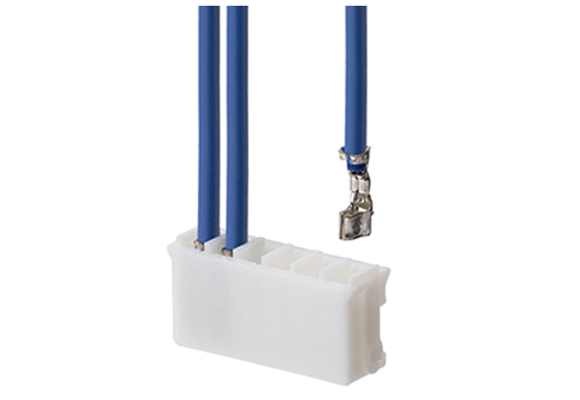

| PI29 ハウジング |  |
2~15 | 2 | ハウジング | -25 | 85 | DL0268_MCIPI29_BI_CL.pdf | ||||

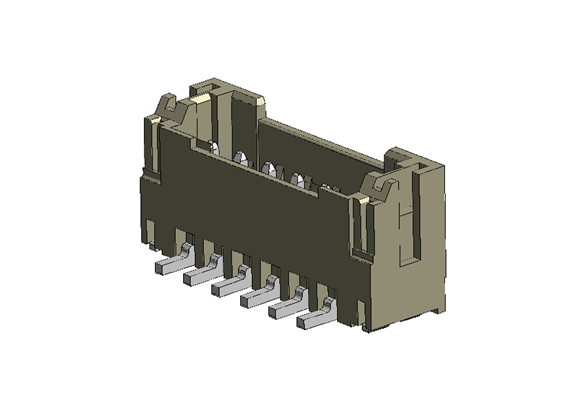

| PI29T1-()NB |  |
2~15 | 2 | ストレートSMT | 2 | AC800V(r.m.s)1分間 | -25 | 85 | DL0268_MCIPI29_BI_CL.pdf | ||

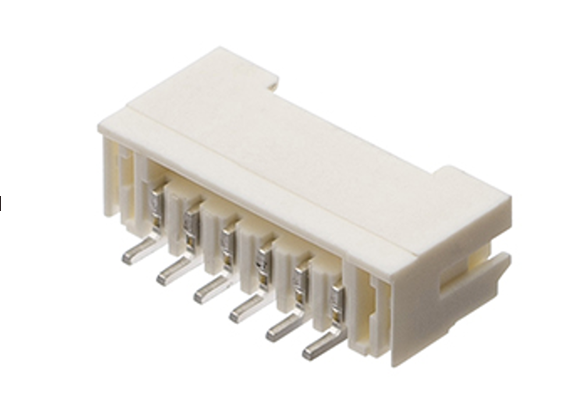

| PI29T3-()NB |  |
2~15 | 2 | ライトアングルSMT | 2 | AC800V(r.m.s)1分間 | -25 | 85 | DL0268_MCIPI29_BI_CL.pdf |
