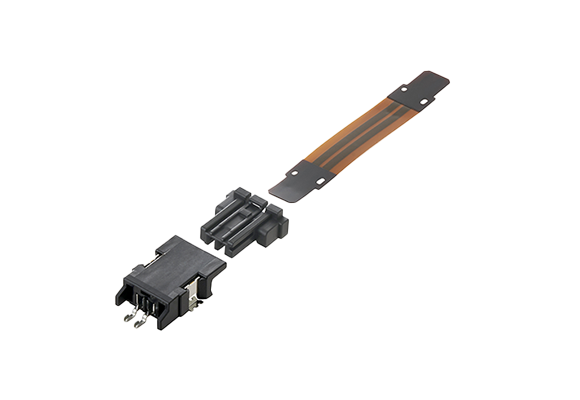

車載用FPC コネクタ LH01シリーズ
LH01シリーズは、2.50mmピッチの車載用FPCコネクタです。極数（芯数）は2極、4極をラインアップしています。
【特長】
■端子に2点挟み込み形状を採用し、FPCの表裏両面使用による高い配線自由度を実現
■リテーナおよびFPC組み付け部の非対称構造により、FPCの誤挿入を防止
■ハウジングおよびブロックに2種類のキーイング構造を備え、用途別の使い分けや誤嵌合を防止
■慣性ロック構造の採用により、コネクタ嵌合時の半嵌合を防止
■サイドリテーナ方式の採用により、確実な端子保持と組立作業の簡略化を両立
■接点部の表面処理は、用途や要求仕様に合わせて金めっきと錫（スズ）めっきの2種類を選択可能
型式の「()」は極数を、「＊/#」は製品仕様を表します。
車載用FPC コネクタ LH01シリーズの型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
実装/結線方法 |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
カタログ |
|---|---|---|---|---|---|---|---|---|---|

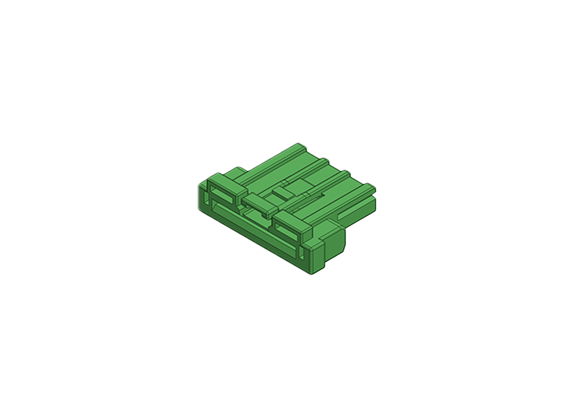

| LH01A6-0()B0-0* |  |
2,4 | 2.5 | -40 | 125 | DL0020_MCILH01_BI_CL.pdf | |||

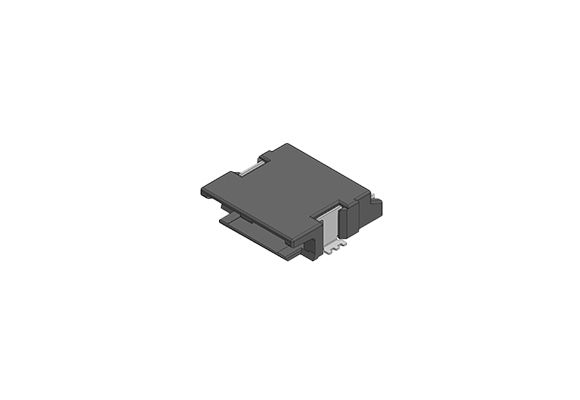

| LH01T5-0()B#-0* |  |
2,4 | 2.5 | ライトアングルSMT | 3 | AC1,000V(r.m.s)1分間 | -40 | 125 | DL0020_MCILH01_BI_CL.pdf |
