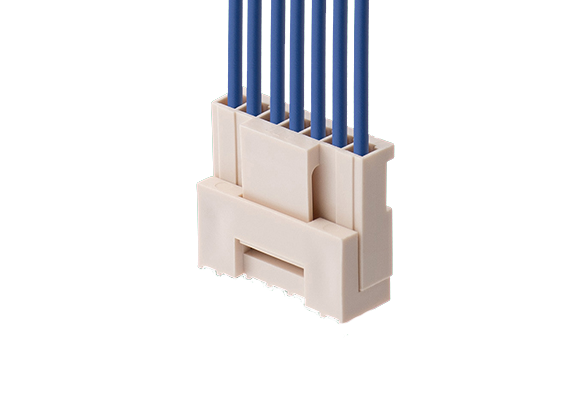

ラッチロックタイプ2.50mmピッチ DIP基板コネクタ PI-011シリーズ
PI-011シリーズ
1. ガラス入りPBTを使用し、125℃に対応
2. 基板のピッチを変えずに並列して使用できる設計
3. 端子には耐クリープ性良好なリン青銅を使用
【型式説明】
()・・・極数
＊/#・・・製品仕様
※製品に印字されている品名は略式表示となります。
型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
実装/結線方法 |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適用外被径 |
適合ケーブル径 |
カタログ |
|---|---|---|---|---|---|---|---|---|---|---|---|

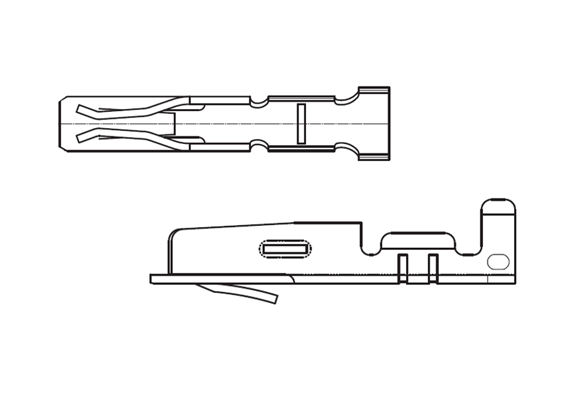

| 7020*2-2M |  |
-35 | 125 | Φ1.70 | *=6:AWG#30~22 *=9:AWG#26~22 |
DL0269_MCIPI-011_BI_CL.pdf | |||||

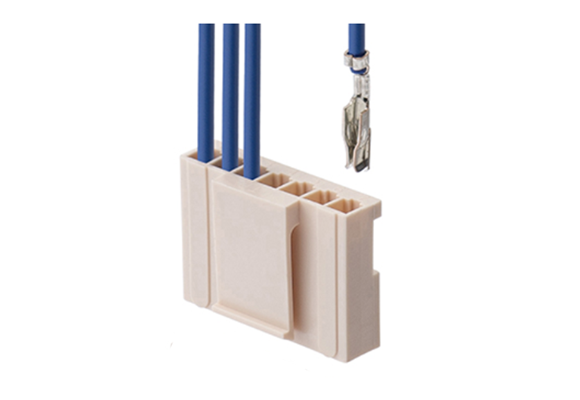

| PI-011-()F |  |
2~13 | 2.5 | ハウジング | -35 | 125 | DL0269_MCIPI-011_BI_CL.pdf | ||||

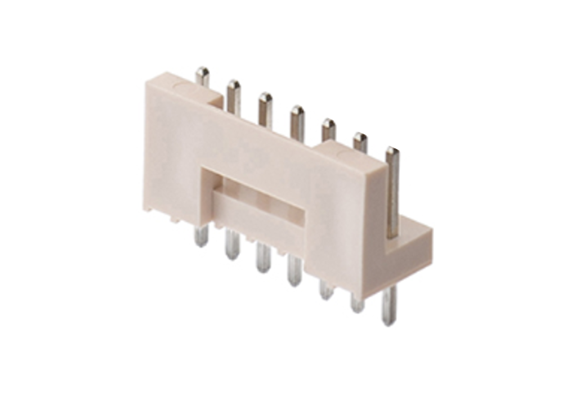

| PI-011-()M |  |
2~13 | 2.5 | ストレートDIP | 3 | AC1000V(r.m.s)1分間 | -35 | 125 | DL0269_MCIPI-011_BI_CL.pdf | ||

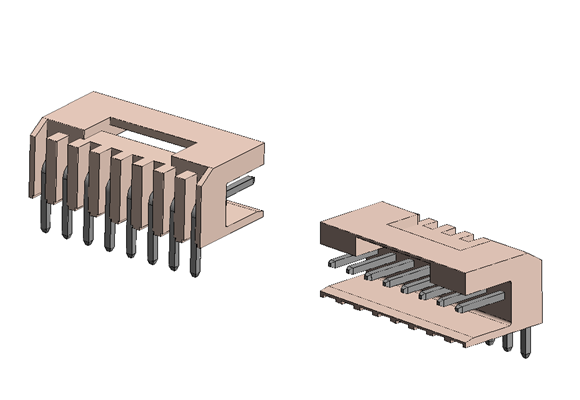

| PI-021-()M |  |
2~13 | 2.5 | ライトアングルDIP | 3 | AC1000V(r.m.s)1分間 | -35 | 125 | DL0269_MCIPI-011_BI_CL.pdf |
