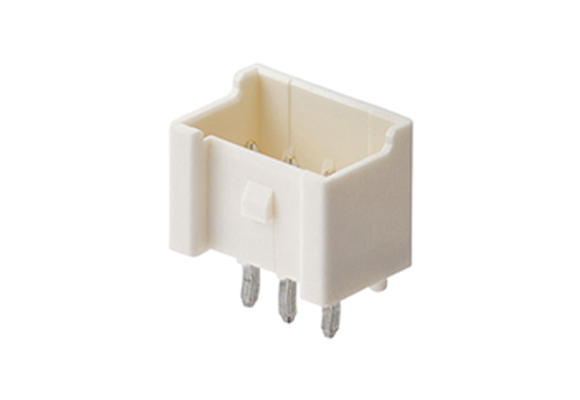

アウターロックタイプ2.50mmピッチ DIP基板コネクタ PI06シリーズ
PI06シリーズ
1. ラジアルテープによる実装が可能なコネクタ
2. 端子保持力を強化するバックリテーナの組付けが可能
3. バラ梱包はボス付、ラジアルテープ梱包はボスなし
【型式説明】
()・・・極数
＊/#・・・製品仕様
※製品に印字されている品名は略式表示となります。
型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
実装/結線方法 |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適用外被径 |
適合ケーブル径 |
カタログ |
|---|---|---|---|---|---|---|---|---|---|---|---|

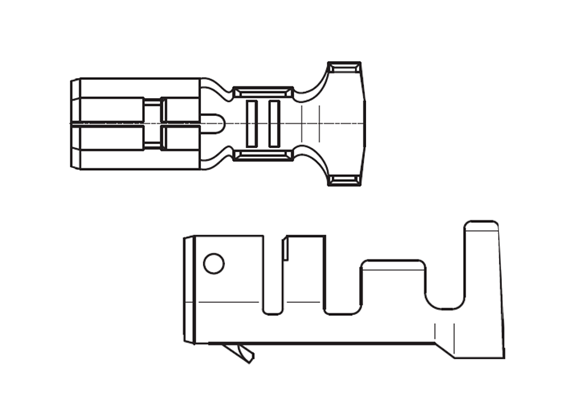

| PI06C6-0*0A |  |
-40 | 105 | Φ1.90 | *=1:AWG#28~22 *=2:AWG#20 |
DL0271_MCIPI06_BI_CL.pdf | |||||

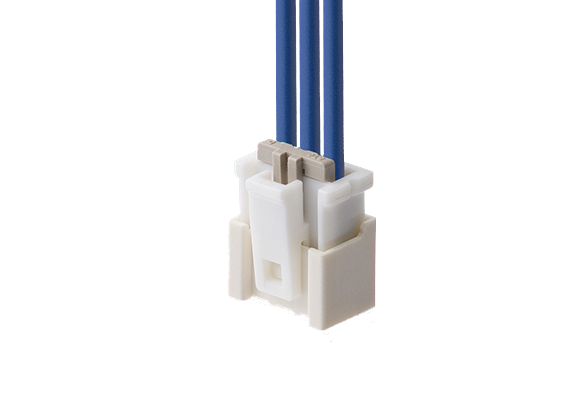

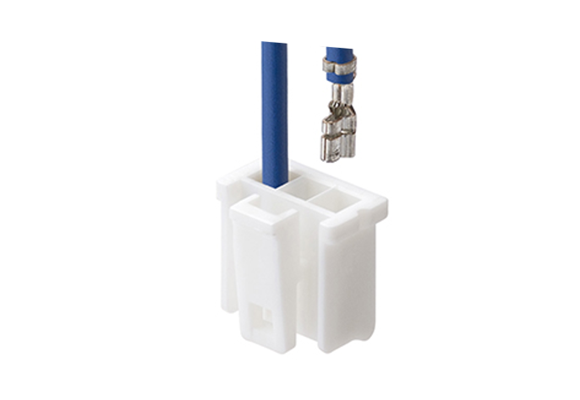

| PI06H6-()N0 |  |
2~15 | 2.5 | ハウジング | -40 | 105 | DL0271_MCIPI06_BI_CL.pdf | ||||

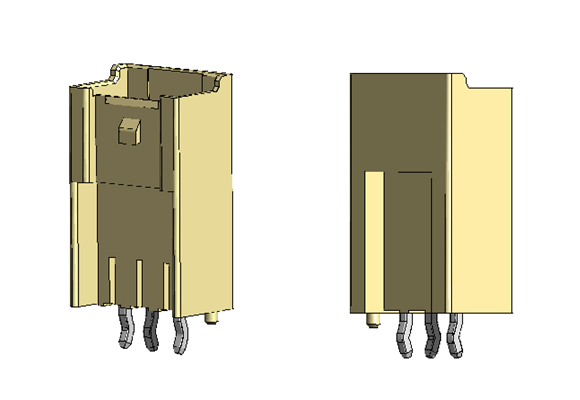

| PI06A1-()NA-01 |  |
2~15 | 2.5 | ストレートDIP | 5 | AC500V(r.m.s)1分間 | -40 | 105 | DL0271_MCIPI06_BI_CL.pdf | ||

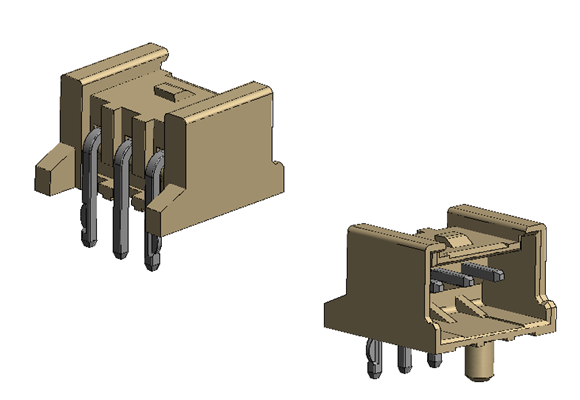

| PI06A3-()NA-01 |  |
2~15 | 2.5 | ライトアングルDIP | 5 | AC500V(r.m.s)1分間 | -40 | 105 | DL0271_MCIPI06_BI_CL.pdf | ||

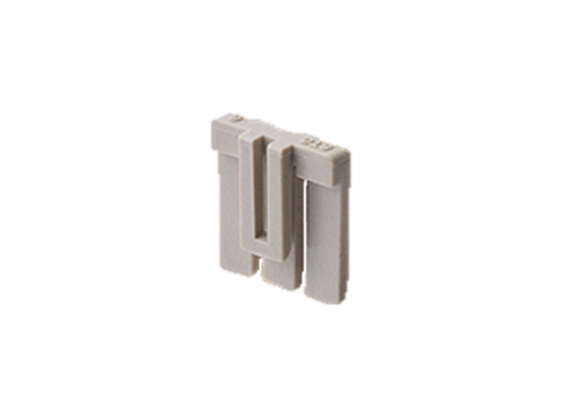

| PI06H8-()N0 |  |
2~15 | 2.5 | -40 | 105 | DL0271_MCIPI06_BI_CL.pdf | |||||

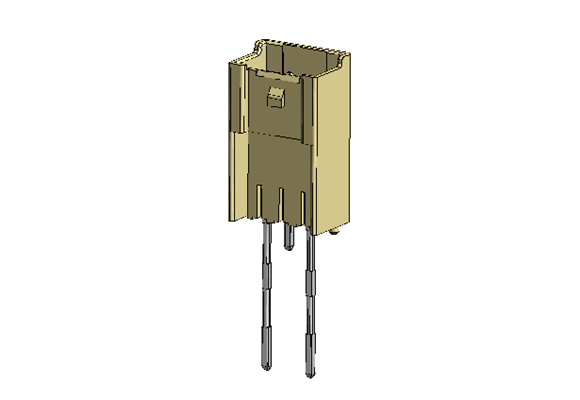

| PI06R1-()NA |  |
2~8 | 2.5 | ラジアルテープ | 5 | AC500V(r.m.s)1分間 | -40 | 105 | DL0271_MCIPI06_BI_CL.pdf | ||
| PI06A1-()NA-04 |  |
2~15 | 2.5 | 5 | AC500V(r.m.s)1分間 | -40 | 105 | DL0271_MCIPI06_BI_CL.pdf | |||

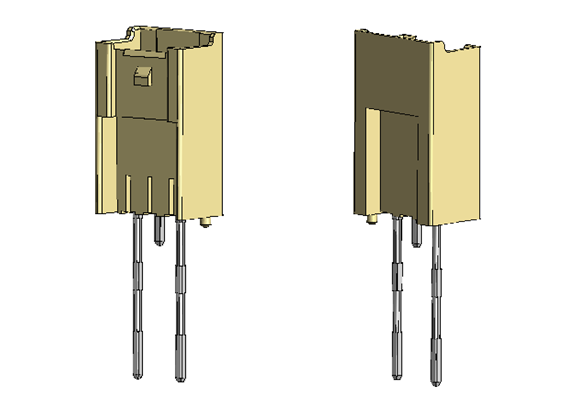

| PI06R1-()NA-02 |  |
2~8 | 2.5 | ラジアルテープ | 5 | AC500V(r.m.s)1分間 | -40 | 105 | DL0271_MCIPI06_BI_CL.pdf |
