L09Eシリーズは、6.00mmピッチのDIPタイプ基板用コネクタです。極数（芯数）は2極、4極をラインアップしています。
【特長】
■ポッティング加工に対応した構造を採用
■ハウジングへのスムーズな端子挿入作業性と、明確なクリック感を実現
■電気用品安全法に参照した設計
型式の「()」は極数を表します。
-
-

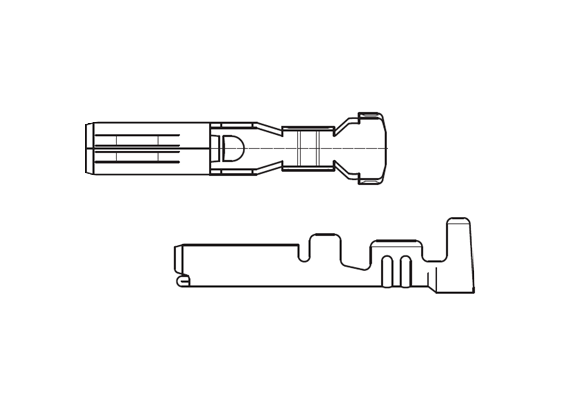

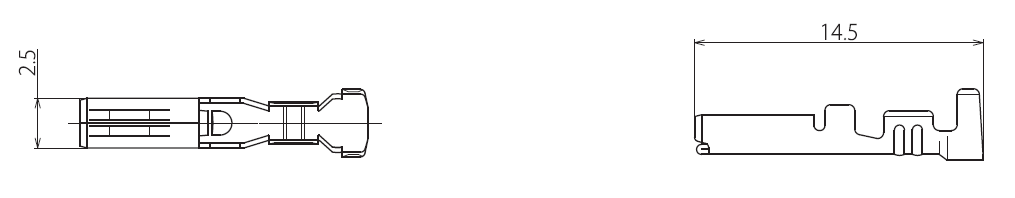

型式 21501*-2M 使用温度範囲
下限
[℃]-40 使用温度範囲
上限
[℃]105 適用外被径
[Φ]*=2:Φ2.60
*=4:Φ3.30適合ケーブル径 *=2:AWG#24~20
*=4:AWG#20~16
-
-
掲載している商品の仕様は参考値です。お客様の性能を保証するものではありません。
商品および仕様は、改良等のため予告なく記載内容を変更する場合があります。
採用のご検討やご注文の際は当社販売窓口までお問い合わせのうえ、納入仕様書の取り交わしをお願いします。
特に車載用途や医療用途などの高い信頼性やお客様指定の品質保証プログラムがある場合は、必ず事前に当社販売窓口までご相談下さいますようお願いいたします。
