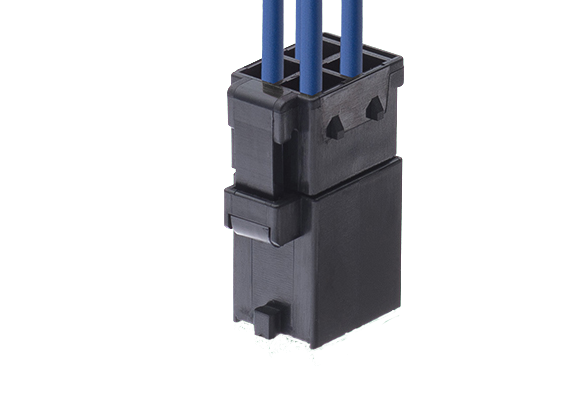

6.00mmピッチ DIP基板コネクタ CL09Eシリーズ
L09Eシリーズは、6.00mmピッチのDIPタイプ基板用コネクタです。極数（芯数）は2極、4極をラインアップしています。
【特長】
■ポッティング加工に対応した構造を採用
■ハウジングへのスムーズな端子挿入作業性と、明確なクリック感を実現
■電気用品安全法に参照した設計
型式の「()」は極数を表します。
6.00mmピッチ DIP基板コネクタ CL09Eシリーズの型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
実装/結線方法 |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適用外被径 |
適合ケーブル径 |
カタログ |
|---|---|---|---|---|---|---|---|---|---|---|---|

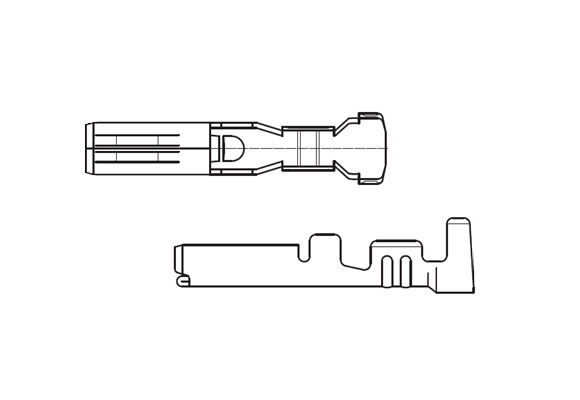

| 21501*-2M |  |
-40 | 105 | *=2:Φ2.60 *=4:Φ3.30 |
*=2:AWG#24~20 *=4:AWG#20~16 |
DL0276_MCICL09E_BI_CL.pdf | |||||

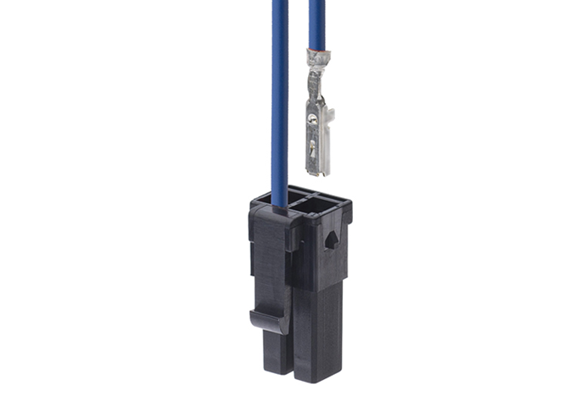

| CL09E()F |  |
2,4 | 6.00×5.50 | ハウジング | 8.00(4芯の場合) | AC1700V(r.m.s)1分間 | -40 | 105 | DL0276_MCICL09E_BI_CL.pdf | ||

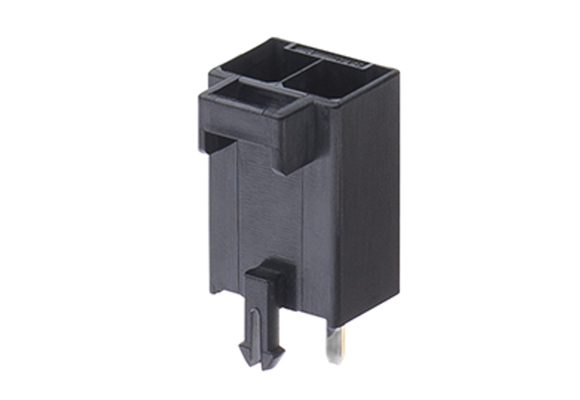

| CL09E()M |  |
2,4 | 6.00×5.50 | ストレートDIP | 8.00(4芯の場合) | AC1700V(r.m.s)1分間 | -40 | 105 | DL0276_MCICL09E_BI_CL.pdf |
