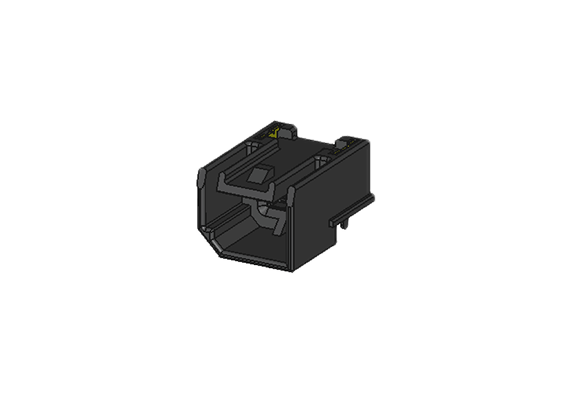

基板対ケーブル用コネクタ | USCAR-30コネクタ | CAM-K78Aの製品画像

USCAR-30シリーズは、USCAR-30規格に準拠したコネクタです。標準的な5極に加え、13極、さらに8極コネクタを一体化したコンボタイプ(K81)などをラインアップしています。

【特長】
■他社製コネクタとの嵌合互換性を有し、車載市場における豊富な採用実績
■基板への実装向きに合わせてアングルタイプとバーティカルタイプを選択可能
■接続用途に応じたコーディング(キー)構造を装備し、誤嵌合を防止
■アングルタイプには、基板実装時の安定性を高めるサポート形状を追加したバリエーションを用意
■USCAR-30に8極コネクタを一体化し、省スペース化に貢献するコンボタイプ(K81)もラインアップ

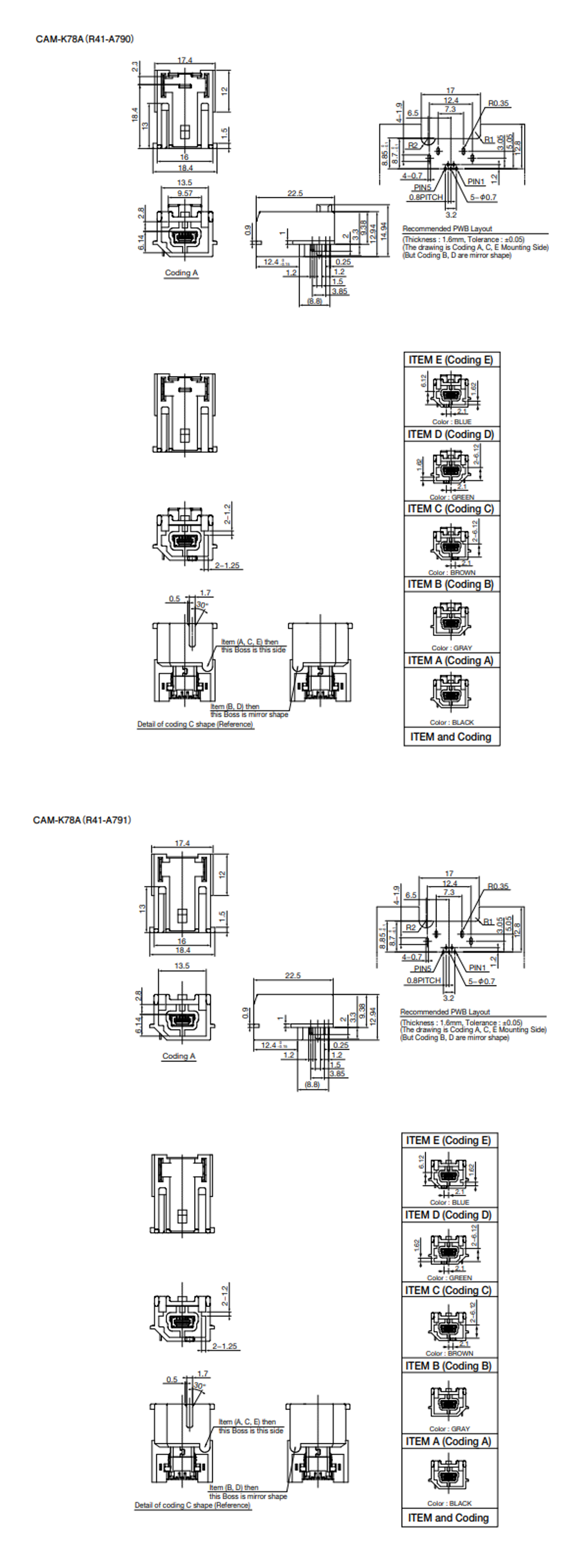

  • 型式 CAM-K78A
    芯数 5
    実装/結線方法 ライトアングルDIP
    定格電流
    [A/ピン]
    2.4
    耐電圧 AC100V(r.m.s)1分間
    使用温度範囲
    下限
    [℃]
    -40
    使用温度範囲
    上限
    [℃]
    85

  • 掲載している商品の仕様は参考値です。お客様の性能を保証するものではありません。
    商品および仕様は、改良等のため予告なく記載内容を変更する場合があります。
    採用のご検討やご注文の際は当社販売窓口までお問い合わせのうえ、納入仕様書の取り交わしをお願いします。
    特に車載用途や医療用途などの高い信頼性やお客様指定の品質保証プログラムがある場合は、必ず事前に当社販売窓口までご相談下さいますようお願いいたします。
