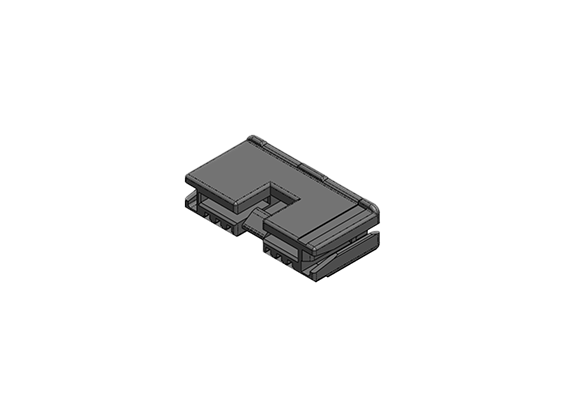

基板対ケーブル用コネクタ | 車載用カードエッジ コネクタ DA01シリーズ | DA01H6-0()B0の製品画像

DA01シリーズは、2.50mmピッチの車載用カードエッジコネクタです。極数(芯数)は2極、4極をラインアップしています。

【特長】
■基板へのダイレクト接続により、基板側コネクタの実装工程が不要となり、部品点数とトータルコストを削減
■大型嵌合ロック機構の採用により、強固な基板保持力の確保と半嵌合防止を両立
■基板挿入部および嵌合部に左右非対称(異形状)構造を採用し、基板の誤挿入防止と端子保護を実現
■3点ロック構造のリテーナを採用し、優れた端子保持力を発揮
■端子接点部に分離・オフセット構造を採用し、接点部の保護と高い耐振動性を確保
■耐熱材料の採用により、最高125℃までの高温環境下でも安定した車載接続信頼性を確保

型式の「()」は極数を、「*」は製品仕様を表します。

  • 型式 DA01H6-0()B0
    芯数 2,4
    ピッチ
    [mm]
    2.5
    使用温度範囲
    下限
    [℃]
    -40
    使用温度範囲
    上限
    [℃]
    125

  • 掲載している商品の仕様は参考値です。お客様の性能を保証するものではありません。
    商品および仕様は、改良等のため予告なく記載内容を変更する場合があります。
    採用のご検討やご注文の際は当社販売窓口までお問い合わせのうえ、納入仕様書の取り交わしをお願いします。
    特に車載用途や医療用途などの高い信頼性やお客様指定の品質保証プログラムがある場合は、必ず事前に当社販売窓口までご相談下さいますようお願いいたします。
