車載用カードエッジ コネクタ DA01シリーズ

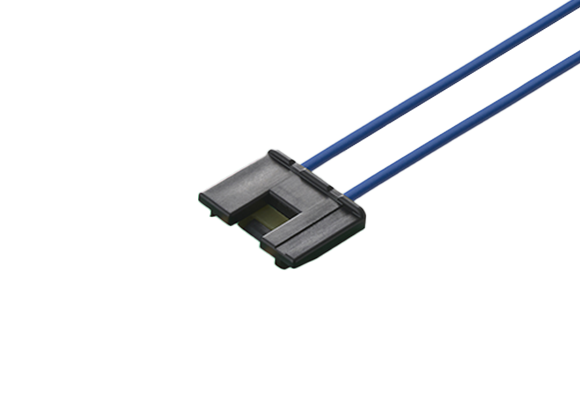

基板対ケーブル用コネクタ | 車載用カードエッジ コネクタ DA01シリーズの製品画像

DA01シリーズは、2.50mmピッチの車載用カードエッジコネクタです。極数(芯数)は2極、4極をラインアップしています。

【特長】
■基板へのダイレクト接続により、基板側コネクタの実装工程が不要となり、部品点数とトータルコストを削減
■大型嵌合ロック機構の採用により、強固な基板保持力の確保と半嵌合防止を両立
■基板挿入部および嵌合部に左右非対称(異形状)構造を採用し、基板の誤挿入防止と端子保護を実現
■3点ロック構造のリテーナを採用し、優れた端子保持力を発揮
■端子接点部に分離・オフセット構造を採用し、接点部の保護と高い耐振動性を確保
■耐熱材料の採用により、最高125℃までの高温環境下でも安定した車載接続信頼性を確保

型式の「()」は極数を、「*」は製品仕様を表します。

車載用カードエッジ コネクタ DA01シリーズの型式一覧

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式

外観

芯数

ピッチ
[mm]

実装/結線方法

使用温度範囲
下限
[℃]

使用温度範囲
上限
[℃]

適用外被径
[Φ]

適合ケーブル径

カタログ

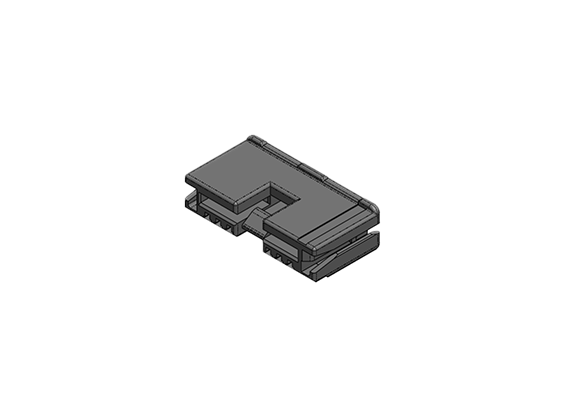

DA01H6-0()B0 車載用カードエッジ コネクタ DA01シリーズ | DA01H6-0()B0の製品画像 2,4 2.5 -40 125 DL0019_MCIDA01_BI_CL.pdf

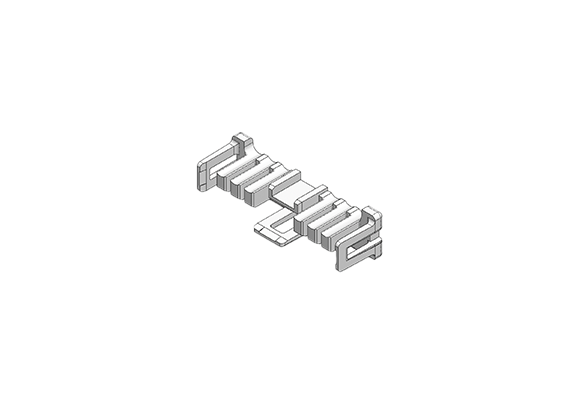

DA01H0-0()G0 車載用カードエッジ コネクタ DA01シリーズ | DA01H0-0()G0の製品画像 2,4 2.5 -40 125 DL0019_MCIDA01_BI_CL.pdf

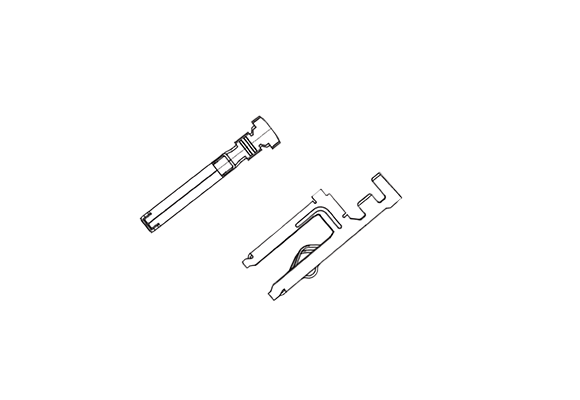

DA01C6-0*0A 車載用カードエッジ コネクタ DA01シリーズ | DA01C6-0*0Aの製品画像 圧着 -40 125 *=1:Φ1.60
*=2:Φ2.00
*=1:AWG#24~22
*=2:AWG#22~20
DL0019_MCIDA01_BI_CL.pdf
