PD12シリーズは、1.50mmピッチのボードイン(基板直付)コネクタです。極数(芯数)は2極から15極まで幅広くラインアップしています。
【特長】
■基板側コネクタ(ヘッダー)を介さず直接はんだ付けを行うことで、部品点数と実装コストの削減に貢献

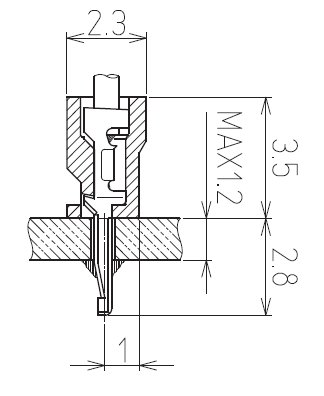

■高さ3.5mm、奥行き2.3mmの小型・低背設計により、機器内部の省スペース化を実現
■ハウジングランス方式を採用し、電線挿入時や取り回し時の端子爪変形を防ぎつつ確実な端子保持を実現
■2極から15極までの多極展開により、小型民生機器から産業機器まで多彩な内部配線設計に対応
型式の「()」は極数を表します。
-
-
型式 PD12A()M 芯数 2,3,4,5,6,7,8,9,10,11,12,13,14,15 ピッチ
[mm]1.5 定格電流
[A/ピン]1 耐電圧 AC800V(r.m.s)1分間 使用温度範囲
下限
[℃]-40 使用温度範囲
上限
[℃]85
-
-
掲載している商品の仕様は参考値です。お客様の性能を保証するものではありません。
商品および仕様は、改良等のため予告なく記載内容を変更する場合があります。
採用のご検討やご注文の際は当社販売窓口までお問い合わせのうえ、納入仕様書の取り交わしをお願いします。
特に車載用途や医療用途などの高い信頼性やお客様指定の品質保証プログラムがある場合は、必ず事前に当社販売窓口までご相談下さいますようお願いいたします。
