1.50mmピッチ ボードインコネクタ PD12シリーズ

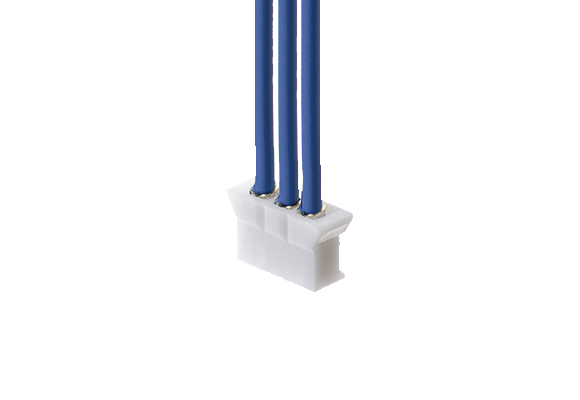

基板対ケーブル用コネクタ | 1.50mmピッチ ボードインコネクタ PD12シリーズの製品画像

PD12シリーズは、1.50mmピッチのボードイン(基板直付)コネクタです。極数(芯数)は2極から15極まで幅広くラインアップしています。

【特長】
■基板側コネクタ(ヘッダー)を介さず直接はんだ付けを行うことで、部品点数と実装コストの削減に貢献
■高さ3.5mm、奥行き2.3mmの小型・低背設計により、機器内部の省スペース化を実現
■ハウジングランス方式を採用し、電線挿入時や取り回し時の端子爪変形を防ぎつつ確実な端子保持を実現
■2極から15極までの多極展開により、小型民生機器から産業機器まで多彩な内部配線設計に対応

型式の「()」は極数を表します。

1.50mmピッチ ボードインコネクタ PD12シリーズの型式一覧

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式

外観

芯数

ピッチ
[mm]

定格電流
[A/ピン]

耐電圧

使用温度範囲
下限
[℃]

使用温度範囲
上限
[℃]

適用外被径
[Φ]

適合ケーブル径

図面

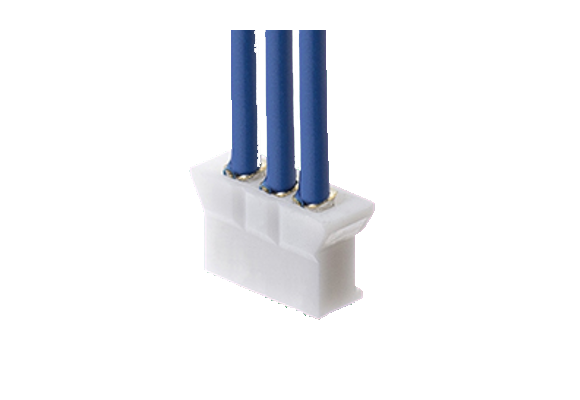

PD12A()M 1.50mmピッチ ボードインコネクタ PD12シリーズ | PD12A()Mの製品画像 2,3,4,5,6,7,8,9,10,11,12,13,14,15 1.5 1 AC800V(r.m.s)1分間 -40 85 DL0128_MCIPD12_BI_CL.pdf

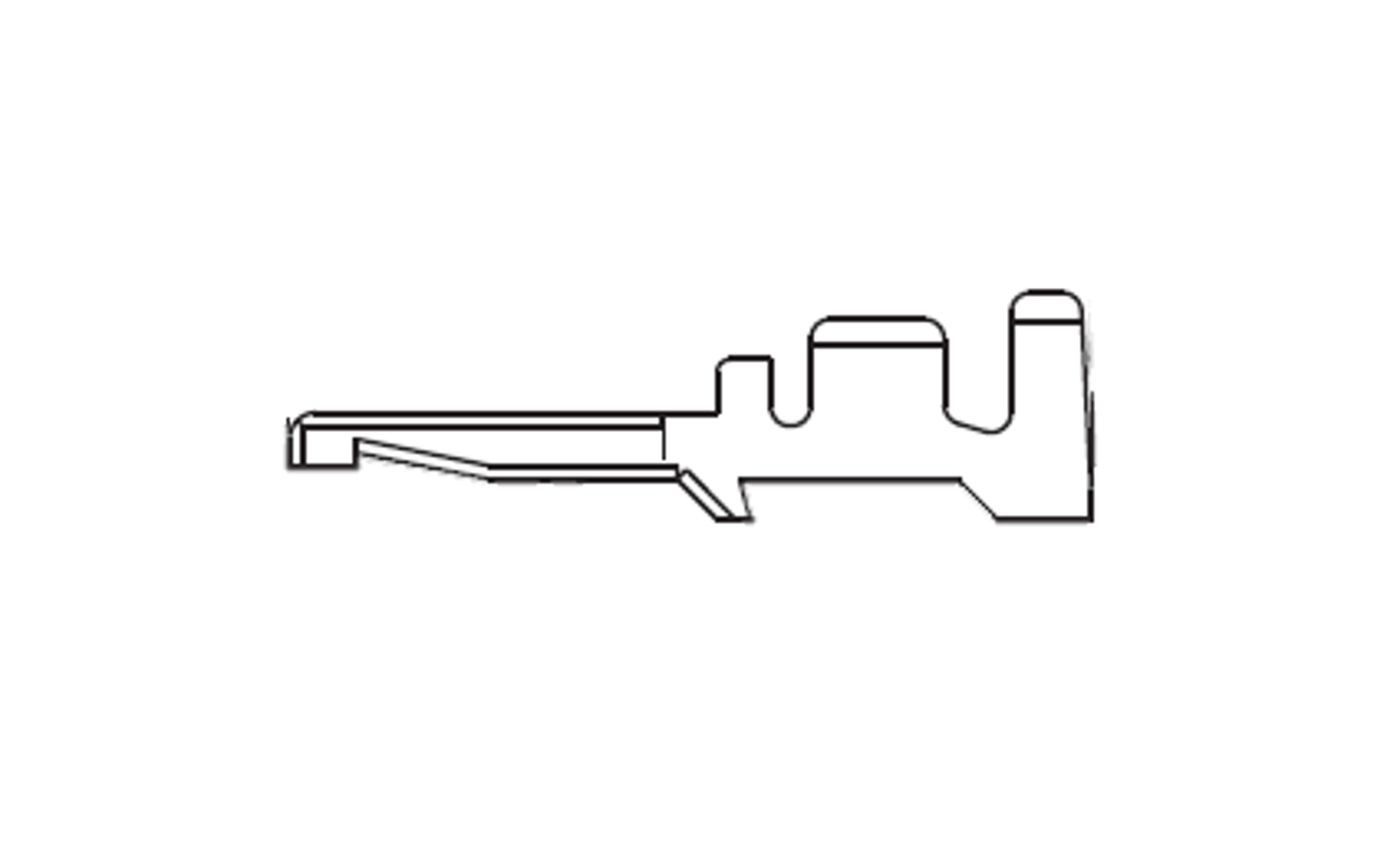

507105-2M 1.50mmピッチ ボードインコネクタ PD12シリーズ | 507105-2Mの製品画像 -40 85 Φ0.88 AWG#30~28 DL0128_MCIPD12_BI_CL.pdf
