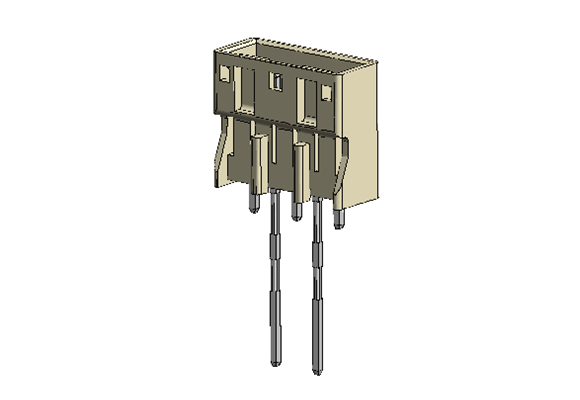

PI05シリーズは、2.50mmピッチのポッティング用DIPタイプ基板用コネクタです。極数（芯数）は2極から13極をラインアップしています。
【特長】

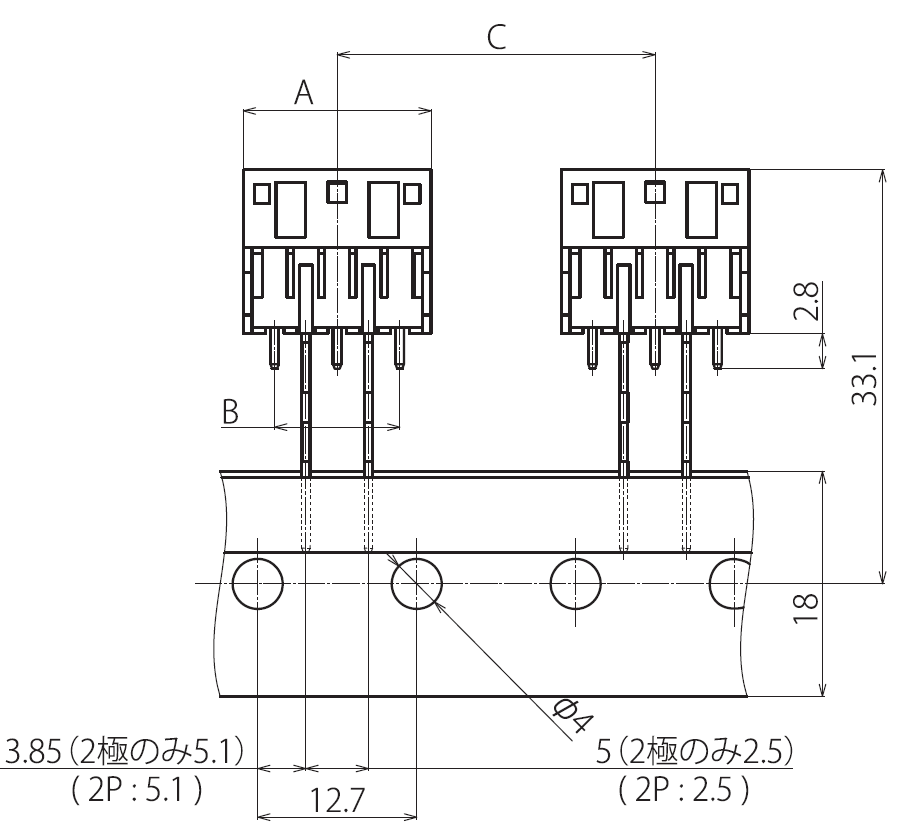

■ラジアルテーピングによる基板実装に対応した低背設計
■内部で固定するインナーロック構造を備え、小型化を実現
■バラ梱包品はボスあり、ラジアルテープ梱包品はボスなしの仕様
型式の「()」は極数を、「＊」は製品仕様を表します。
-
-
型式 PI05R1-()NA-02 芯数 2~8 ピッチ
[mm]2.5 実装/結線方法 ストレートDIP 定格電流
[A/ピン]3 耐電圧 AC1000V(r.m.s)1分間 使用温度範囲
下限
[℃]-40 使用温度範囲
上限
[℃]100
-
-
掲載している商品の仕様は参考値です。お客様の性能を保証するものではありません。
商品および仕様は、改良等のため予告なく記載内容を変更する場合があります。
採用のご検討やご注文の際は当社販売窓口までお問い合わせのうえ、納入仕様書の取り交わしをお願いします。
特に車載用途や医療用途などの高い信頼性やお客様指定の品質保証プログラムがある場合は、必ず事前に当社販売窓口までご相談下さいますようお願いいたします。
