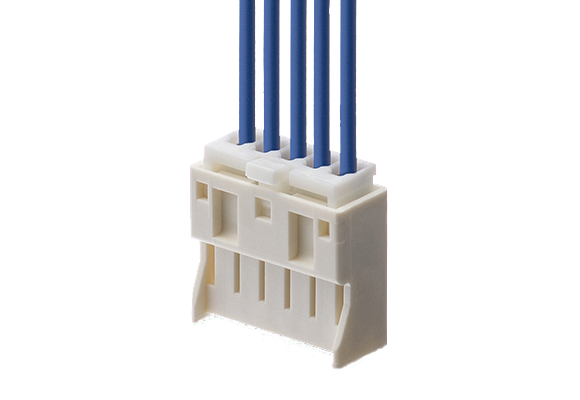

ポッティング用2.50mmピッチ DIP基板コネクタ PI05シリーズ
PI05シリーズは、2.50mmピッチのポッティング用DIPタイプ基板用コネクタです。極数（芯数）は2極から13極をラインアップしています。
【特長】
■ラジアルテーピングによる基板実装に対応した低背設計
■内部で固定するインナーロック構造を備え、小型化を実現
■バラ梱包品はボスあり、ラジアルテープ梱包品はボスなしの仕様
型式の「()」は極数を、「＊」は製品仕様を表します。
ポッティング用2.50mmピッチ DIP基板コネクタ PI05シリーズの型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
実装/結線方法 |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適用外被径 |
適合ケーブル径 |
カタログ |
|---|---|---|---|---|---|---|---|---|---|---|---|

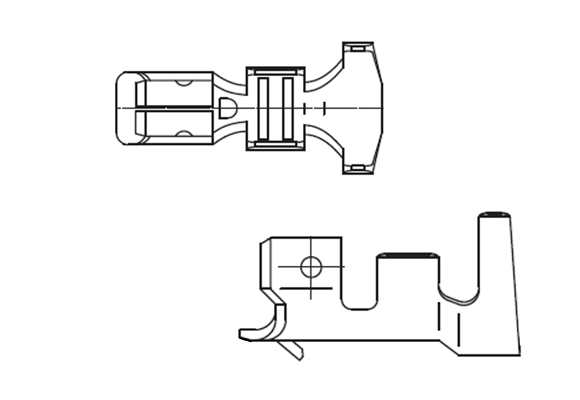

| PI05C6-0*0A |  |
-40 | 100 | *=1:Φ1.70 *=2:Φ1.20 |
*=1:AWG#26~22 *=2:AWG#30~28 |
DL0270_MCIPI05_BI_CL.pdf | |||||

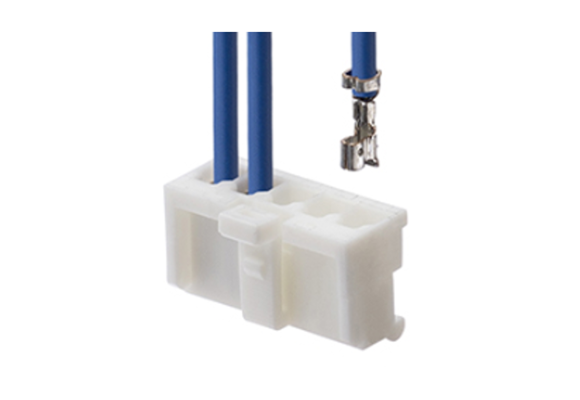

| PI05H6-()N0 |  |
2~13 | 2.5 | ハウジング | -40 | 100 | DL0270_MCIPI05_BI_CL.pdf | ||||

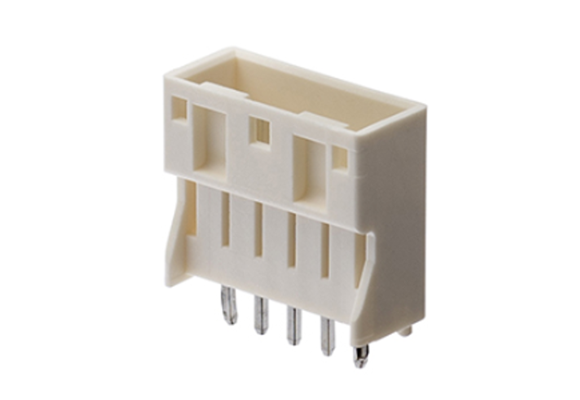

| PI05A1-()NA |  |
2~13 | 2.5 | ストレートDIP | 3 | AC1000V(r.m.s)1分間 | -40 | 100 | DL0270_MCIPI05_BI_CL.pdf | ||

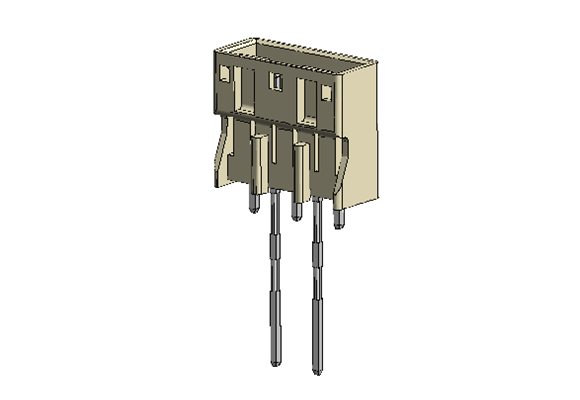

| PI05R1-()NA-02 |  |
2~8 | 2.5 | ストレートDIP | 3 | AC1000V(r.m.s)1分間 | -40 | 100 | DL0270_MCIPI05_BI_CL.pdf |
