PI22シリーズ
1. M/Fの嵌合はフリクションロック、サイドの係止で誤挿入防止構造
2. ハウジングには最小と最大の極数表示有
3. 端子は集中2点接触方式により安定接触を維持
【型式説明】
()・・・極数
＊/#・・・製品仕様
※製品に印字されている品名は略式表示となります。
-
-

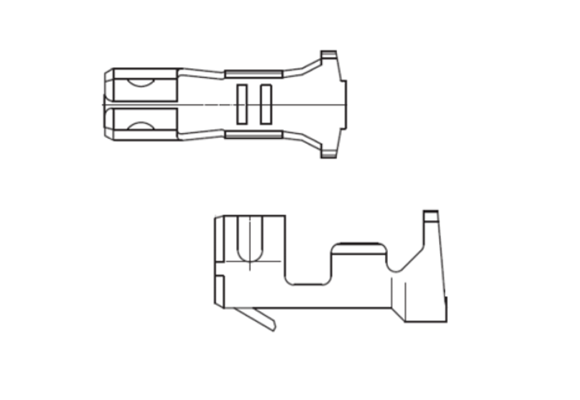

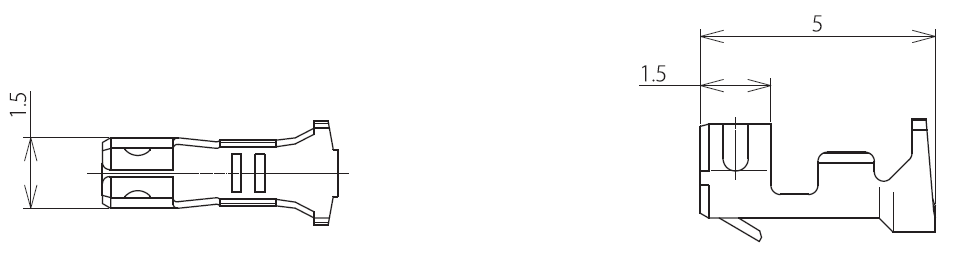

型式 PI22 コンタクト 使用温度範囲
下限
[℃]-25 使用温度範囲
上限
[℃]85 適用外被径
[Φ]Φ1.50 適合ケーブル径 AWG#30~24
-
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
使用温度範囲
下限
[℃]使用温度範囲
上限
[℃]適用外被径
[Φ]適合ケーブル径
705304-2M -25 85 Φ1.50 AWG#30~24 -
-
掲載している商品の仕様は参考値です。お客様の性能を保証するものではありません。
商品および仕様は、改良等のため予告なく記載内容を変更する場合があります。
採用のご検討やご注文の際は当社販売窓口までお問い合わせのうえ、納入仕様書の取り交わしをお願いします。
特に車載用途や医療用途などの高い信頼性やお客様指定の品質保証プログラムがある場合は、必ず事前に当社販売窓口までご相談下さいますようお願いいたします。
