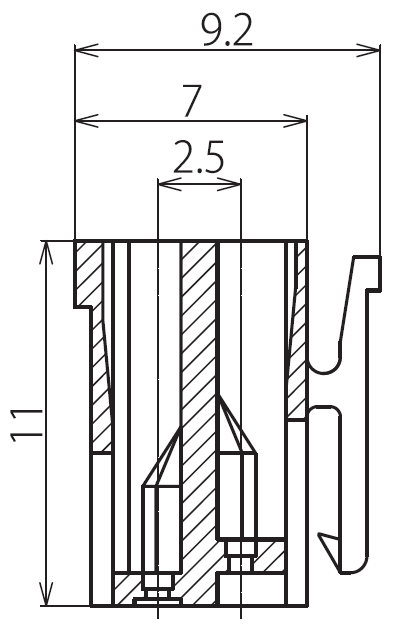

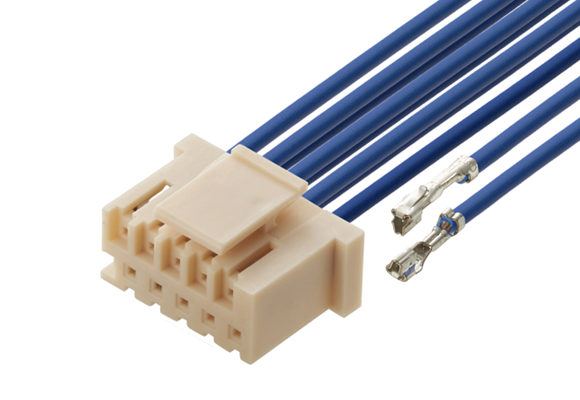

PI35シリーズは、2.50mmピッチの千鳥配列DIPタイプ基板用コネクタです。極数（芯数）は10極から22極（2極刻み）をラインアップしています。
【特長】
■千鳥構造の採用により、基板上の実装面積を削減
■ハウジング内の端子をオフセット（段差）配列とし、多極における嵌合力を軽減
■箱型形状の端子構造によりコジリに強く、ハーネス組み立て工程での変形を防止
型式の「()」は極数を、「＊」は製品仕様を表します。
-
-
型式 PI35B()F 芯数 10,12,14,16,18,20,22 ピッチ
[mm]2.5 実装/結線方法 ハウジング 使用温度範囲
下限
[℃]-35 使用温度範囲
上限
[℃]105
-
-
掲載している商品の仕様は参考値です。お客様の性能を保証するものではありません。
商品および仕様は、改良等のため予告なく記載内容を変更する場合があります。
採用のご検討やご注文の際は当社販売窓口までお問い合わせのうえ、納入仕様書の取り交わしをお願いします。
特に車載用途や医療用途などの高い信頼性やお客様指定の品質保証プログラムがある場合は、必ず事前に当社販売窓口までご相談下さいますようお願いいたします。
