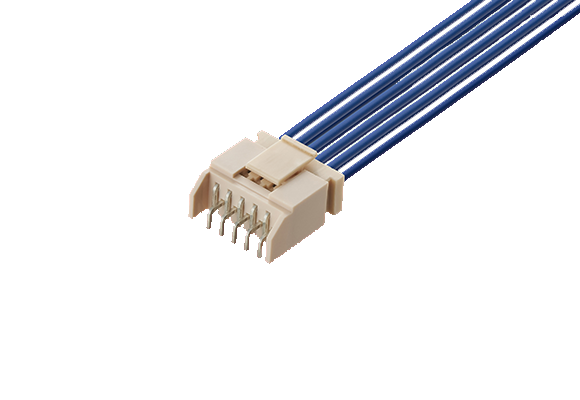

千鳥配列2.50mmピッチ DIP基板コネクタ PI35シリーズ
PI35シリーズ
1. 千鳥構造により実装面積を抑制
2. ハウジング内の端子は段差のあるオフセット配列で、多極コネクタの嵌合力を緩和
3. 端子を箱形状にすることでゴジリに強く、ハーネスアッシー工程での変形を防止
【型式説明】
()・・・極数
＊/#・・・製品仕様
※製品に印字されている品名は略式表示となります。
型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
実装/結線方法 |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適用外被径 |
適合ケーブル径 |
カタログ |
|---|---|---|---|---|---|---|---|---|---|---|---|

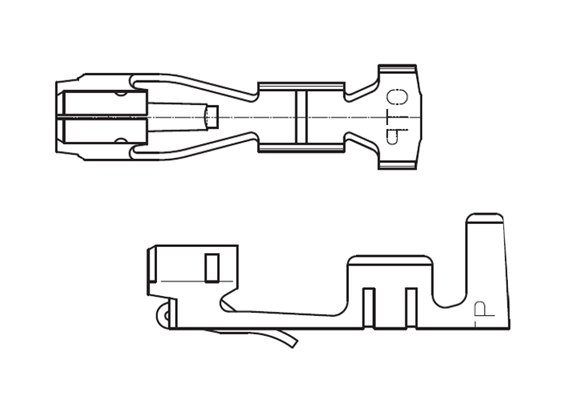

| 706*22-2MK |  |
-35 | 105 | *=3:Φ1.50 *=4:Φ1.70 |
*=3:AWG#30~24 *=4:AWG#24~22 |
DL0273_MCIPI35_BI_CL.pdf | |||||

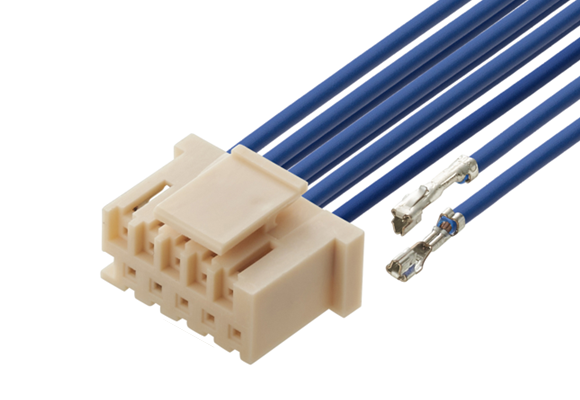

| PI35B()F |  |
10,12,14,16,18,20,22 | 2.5 | ハウジング | -35 | 105 | DL0273_MCIPI35_BI_CL.pdf | ||||

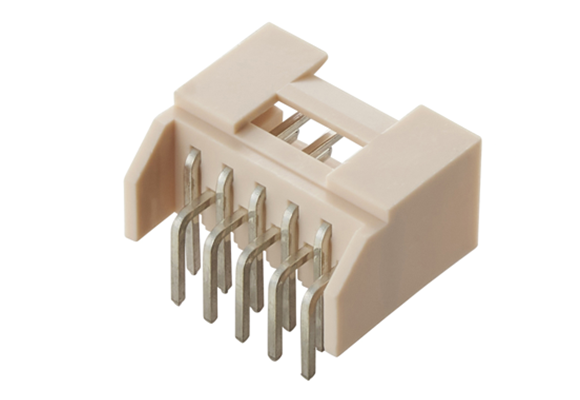

| PI35B()M |  |
10,12,14,16,18,20,22 | 2.5 | ストレートDIP | 3 | AC800V(r.m.s)1分間 | -35 | 105 | DL0273_MCIPI35_BI_CL.pdf |
