CDM-K06, CDM-K30

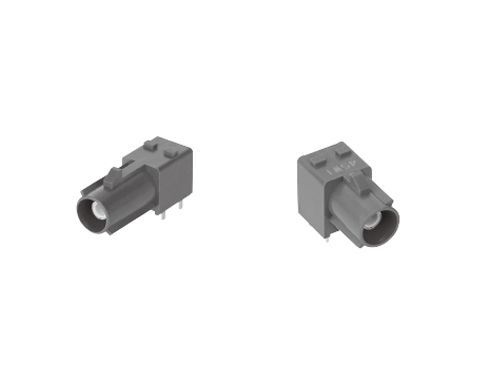

FAKRAコネクタ | CDM-K06, CDM-K30の製品画像

FAKRA(ファクラ)コネクタは、車載カメラやGPS、V2X通信などの高周波信号を伝送するための車載向け同軸コネクタです。国際規格(ISO)に基づき設計されており、厳しい車内環境に耐える高い耐久性と、優れたシールド性能(EMI対策)を備えています。

特長

本製品は、車載アンテナなどの高周波信号伝送に対応したFAKRA規格準拠の同軸コネクタ(モールドタイプ)です。シェル部に軽量なプレスモールド構造を採用することで、従来のダイカストタイプと比較して大幅な軽量化を実現。車両の軽量化ニーズやコストパフォーマンスを重視する用途に適しています。

  • ダイカスト品と比較して軽量なプレス構造を採用し、車両の軽量化に貢献
  • プレスシェル構造により、車載環境に必要なシールド性能(EMI対策)と機械的強度を両立
  • カラーコード(色分け)と識別キー構造により、組み立て現場での誤挿入を防止
  • USCAR基準を満たすロック構造を採用し、走行時の振動や衝撃による脱落を防止

  • 電気的特性

    定格電圧: 60V DC max.
    定格電流: 1A DC max.
    特性インピーダンス:50Ω
    インサーションロス:
    0.15dB max. (0 to 1GHz)
    0.25dB max. (1 to 2.5GHz)
    0.35dB max. (2.5 to 4GHz)
    リターンロス:
    15.6dB min. (0 to 2GHz)
    14.0dB min. (2 to 4GHz)

    機械的特性

    挿抜寿命: 25回
    総挿入力: 25N以下
    総引抜力: 25N以下

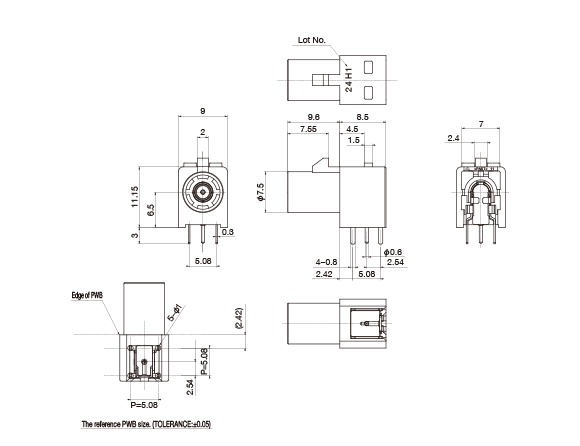

  • CDM-K06

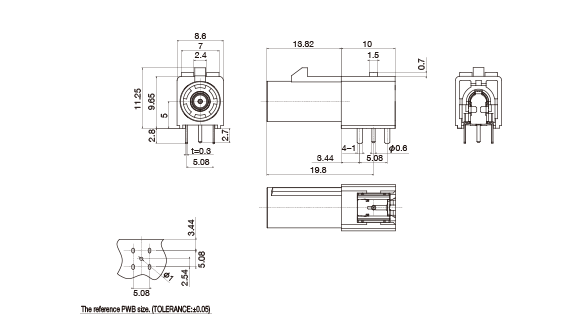

    CDM-K30

    Unit:mm

  • ・記載された製品は改良などにより、外観及び記載事項の一部を予告なく変更することがあります。
    ・記載内容は実際にご注文される時点での個別の製品の仕様を保証するものではありませんので、ご使用にあたりましては、必ず製品仕様書・製品規格をご請求の上、確認して頂きますようお願い致します。
