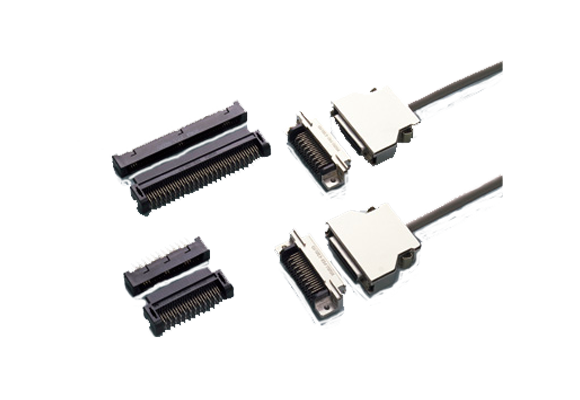

PCSシリーズ
１．ケーブル結線は圧接およびはんだ付けを用意
２．インターフェース用として堅牢な構造
３．誤挿入防止用アクセサリーもラインナップ
【型式説明】
()・・・極数
＊/#・・・製品仕様
※製品に印字されている品名は略式表示となります。
型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
実装/結線方法 |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適用外被径 |
図面 |

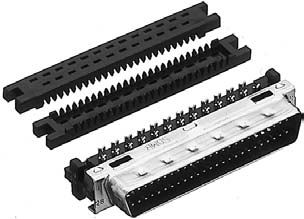

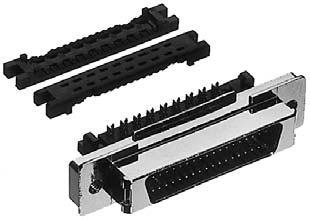

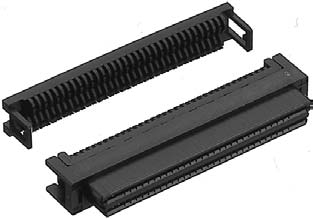

|---|---|---|---|---|---|---|---|---|---|---|
| PCS-XE()MA+ |  |
26,50,68100 | 1.27 | 圧接 | 1 | AC500/750V(r.m.s)1分間 | -55 | 105 | DL0137_HTKPCS_EN.pdf | |
| PCS-E()PM* |  |
20,28,36,50 *=無：フラットケーブル *=C：ばら線 |

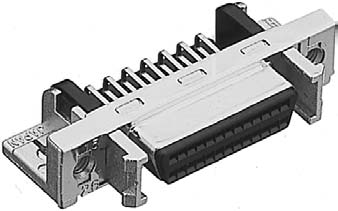

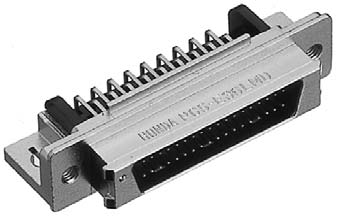

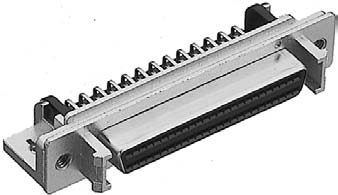

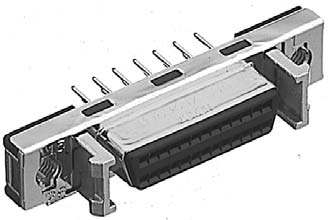

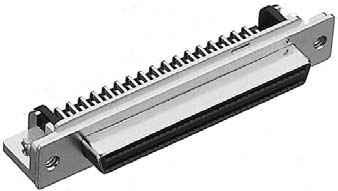

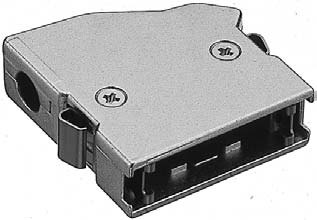

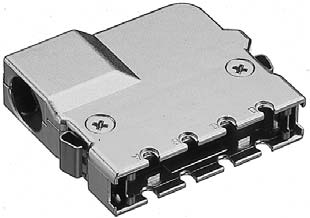

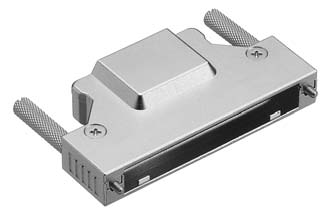

1.27 | 圧接 | 1 | AC500/750V(r.m.s)1分間 | -55 | 105 | DL0138_HTKPCS_EN.pdf | |
| PCS-D68RMA1+ |  |
68 | 1.27 | 圧接 | 1 | AC500/750V(r.m.s)1分間 | -55 | 105 | DL0139_HTKPCS_JP.pdf | |
| PCS-E()F* |  |
20,28,36,50,68,96 | 1.27 | 圧接 | 1 | AC500/750V(r.m.s)1分間 | -55 | 105 | DL0140_HTKPCS_JP.pdf | |
| PCS-E()FS+ |  |
20,28,36,50,68 | 1.27 | はんだ | 1 | AC500/750V(r.m.s)1分間 | -55 | 105 | DL0141_HTKPCS_JP.pdf | |
| PCS-D68RFA1+ |  |
68 | 1.27 | 圧接 | 1 | AC500/750V(r.m.s)1分間 | -55 | 105 | DL0142_HTKPCS_EN.pdf | |
| PCS-E()LMD+ |  |
20,28,36,50,68,96 | 1.27 | ライトアングルDIP | 1 | AC500/750V(r.m.s)1分間 | -55 | 105 | DL0143_HTKPCS_JP.pdf | |
| PCR-E()MD+ |  |
20,28,36,50 | 1.27 | ストレートDIP | 1 | AC500/750V(r.m.s)1分間 | -55 | 105 | DL0144_HTKPCS_JP.pdf | |
| PCS-XE()SLFD+ |  |
26,50 | 1.27 | ライトアングルDIP | 1 | AC500/750V(r.m.s)1分間 | -55 | 105 | DL0145_HTKPCS_EN.pdf | |
| PCS-XE68SLFDT+ | 68 | 1.27 | ライトアングルDIP | 1 | AC500/750V(r.m.s)1分間 | -55 | 105 | DL0146_HTKPCS_EN.pdf | ||
| PCS-XE50LFD+ |  |
50 | 1.27 | ライトアングルDIP | 1 | AC500/750V(r.m.s)1分間 | -55 | 105 | DL0147_HTKPCS_EN.pdf | |
| PCS-XE()SFD+ |  |
26,50,68 | 1.27 | ストレートDIP | 1 | AC500/750V(r.m.s)1分間 | -55 | 105 | DL0148_HTKPCS_JP.pdf | |
| PCS-XE68LFDTUN+ |  |
68 | 1.27 | ライトアングルDIP | 1 | AC500/750V(r.m.s)1分間 | -55 | 105 | DL0149_HTKPCS_EN.pdf | |
| PCS-E()W |  |
20,28 | ケース | -55 | 105 | *=20:Φ5.6 *=28:Φ6 |
DL0150_HTKPCS_JP.pdf | |||
| PCS-E()LA |  |
20,28,68 | ケース | -55 | 105 | *=20:Φ5.5 *=28:Φ5.5,Φ5.9 *=68:Φ8.1 |
DL0151_HTKPCS_JP.pdf | |||
| PCS-E()LB |  |
20,28 | ケース | -55 | 105 | *=20:Φ7.5 *=28:Φ9.0 |
DL0151_HTKPCS_JP.pdf | |||
| PCS-E()LT+ |  |
28,36 | ケース | -55 | 105 | DL0153_HTKPCS_EN.pdf | ||||
| PCS-E()LPA |  |
36,50 | ケース | -55 | 105 | *=36:Φ8,4,Φ9.0 *=50:Φ7.3 |
DL0154_HTKPCS_JP.pdf | |||
| PCS-E()LPB |  |
20,28 | ケース | -55 | 105 | *=20:Φ7.5 *=28:Φ9.0 |
DL0154_HTKPCS_JP.pdf | |||
| PCS-E()LKPA |  |
50,68,96 | ケース | -55 | 105 | *=50:Φ10 *=68:Φ12 *=96:Φ10 |
DL0156_HTKPCS_JP.pdf | |||
| PCS-E()LKPB |  |
36,96 | ケース | -55 | 105 | *=36:Φ10.5 *=50:Φ7.5×2 |
DL0156_HTKPCS_JP.pdf | |||
| PCS-E()WKPA |  |
36,68 | ケース | -55 | 105 | *=36:Φ9.5 *=68:Φ10.5 |
DL0158_HTKPCS_EN.pdf | |||
| PCS-E50WKPB |  |
50 | ケース | -55 | 105 | *=50:Φ11.5 | DL0158_HTKPCS_EN.pdf | |||
| PCS-E68LKAU2N |  |
68 | ケース | -55 | 105 | DL0160_HTKPCS_JP.pdf | ||||
| PCS-E()LTP+ |  |
50,68 | ケース | -55 | 105 | DL0161_HTKPCS_JP.pdf | ||||
| PCS-E-PK+R |  |
キーリベット | -55 | 105 | DL0162_HTKPCS_JP.pdf | |||||

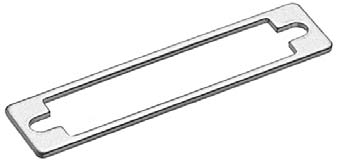

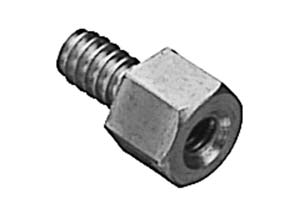

| PCS-E()M-SP |  |
20,28,36,50,68,96 | スペーサー金具 | -55 | 105 | DL0163_HTKPCS_JP.pdf | ||||

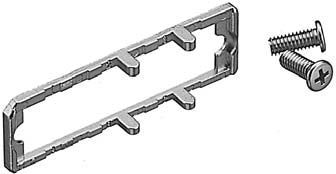

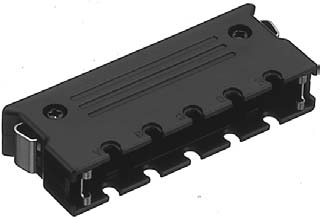

| PCS-E()PG-* |  |
20,28,36,50,68,96 *キー形状無しの指定品番販売有無についてはお問合せをお願いします。 |
誤挿入防止ガイド | -55 | 105 | DL0164_HTKPCS_JP.pdf | ||||
| PCS-XE50SJ*U2 |  |
50 | ねじ | -55 | 105 | DL0165_HTKPCS_JP.pdf |
