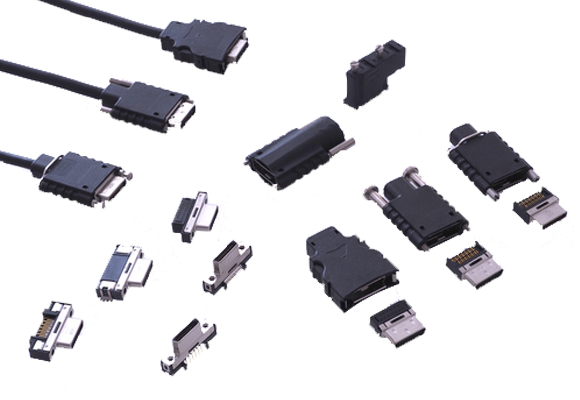

HDRシリーズ
1.小型(1.27mmピッチ比 実装面積約50%ダウン)
2.金属シェルでEMI対策
3.多彩な組み合わせバリエーション
【型式説明】
()・・・極数
*/#・・・製品仕様
型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式 |
外観 |
芯数 |
ピッチ |
実装/結線方法 |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適用外被径 |
適合ケーブル径 |
図面 |
---|---|---|---|---|---|---|---|---|---|---|---|

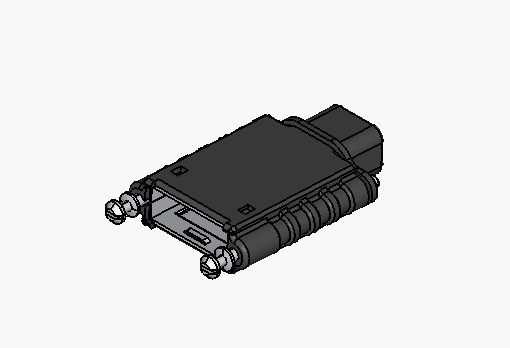

HDR-E()LPHP#+ | ![]() |
14,26,50 #=A~D |
ケース | -55 | 85 | ()=14,26:Φ6.5 ()=50:Φ8~8.5 |
DL0053_HTKHDR_EN.pdf | ||||

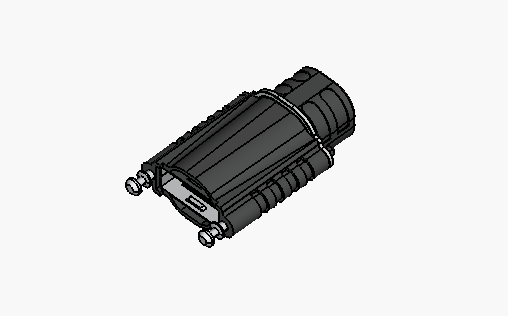

HDR-E26LPKP#+ | ![]() |
26 #=A~D |
ケース | -55 | 85 | Φ11.7 | DL0055_HTKHDR_EN.pdf | ||||

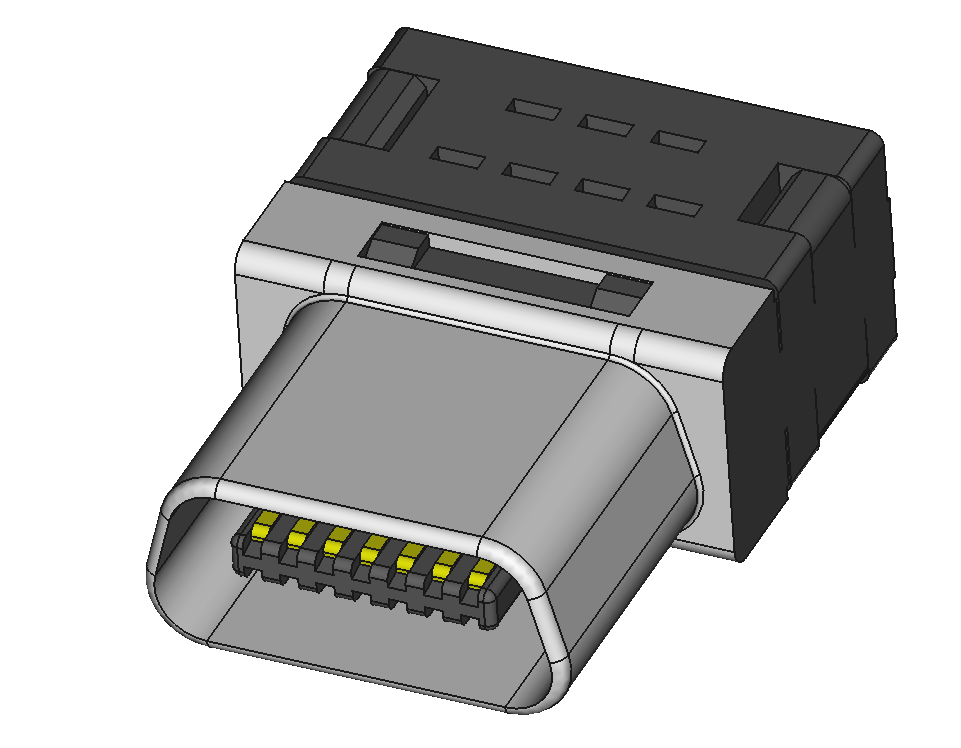

HDR-E()MAG1+ | ![]() |
14,26,50 | 0.8 | 圧接 | 0.5 | AC350V(r.m.s)1分間 | -55 | 85 | Φ0.58 | AWG#30 | DL0073_HTKHDR_EN.pdf |
HDR-E()MG1+ | 14,26,50 | 0.8 | 圧接 | 0.5 | AC350V(r.m.s)1分間 | -55 | 85 | Φ0.58 | AWG#28 | DL0073_HTKHDR_EN.pdf | |

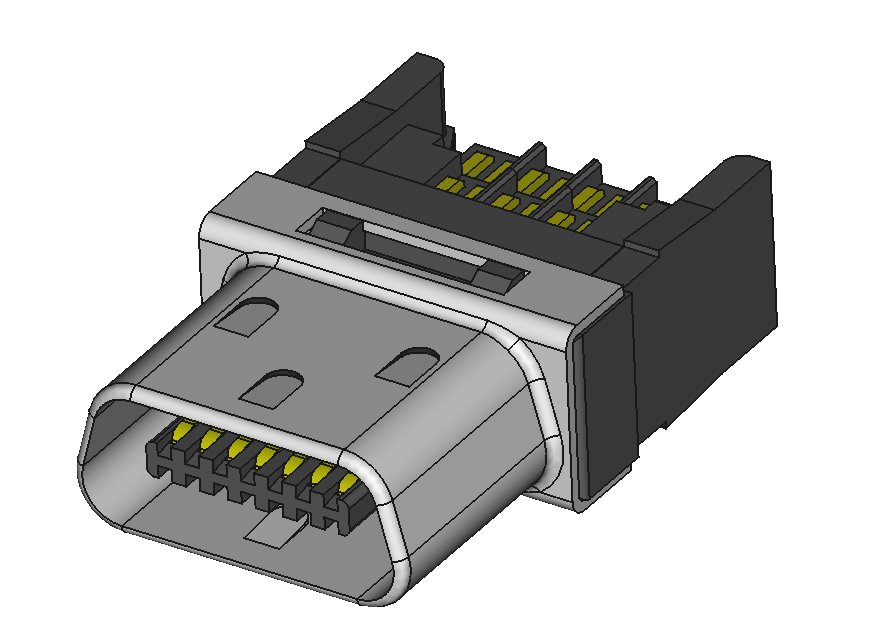

HDR-E()MSG1+ | ![]() |
14,26,50 | 0.8 | はんだ | 0.5 | AC350V(r.m.s)1分間 | -55 | 85 | Φ1.0 | AWG#28 | DL0074_HTKHDR_EN.pdf |
HDR-E26MBAG1+ | 26 | 0.8 | 圧接 | 0.5 | AC350V(r.m.s)1分間 | -55 | 85 | Φ0.58 | AWG#32 | DL0073_HTKHDR_EN.pdf | |

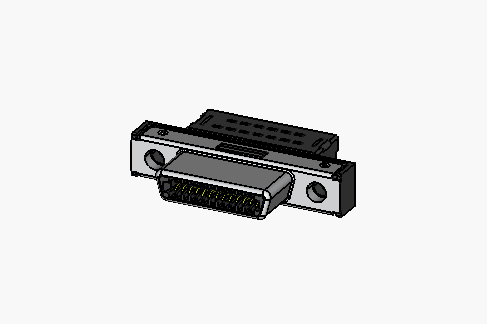

HDR-EC()PFAG1+ | ![]() |
14,26 | 0.8 | 圧接 | 0.5 | AC350V(r.m.s)1分間 | -55 | 85 | Φ0.58 | AWG#30 | DL0075_HTKHDR_EN.pdf |

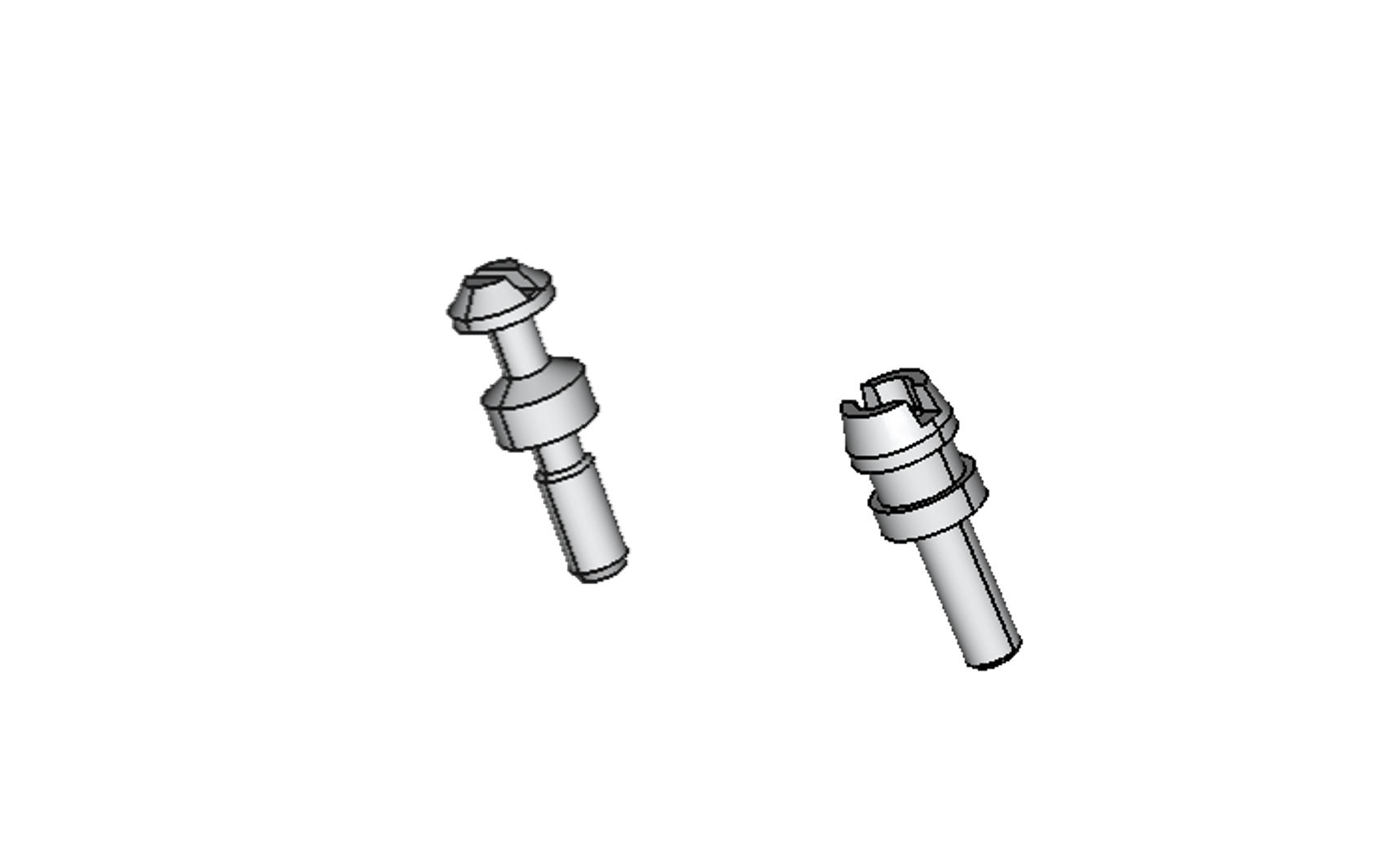

HDR ねじ | ![]() |
-55 | 85 | DL0076_HTKHDR_EN.pdf |
