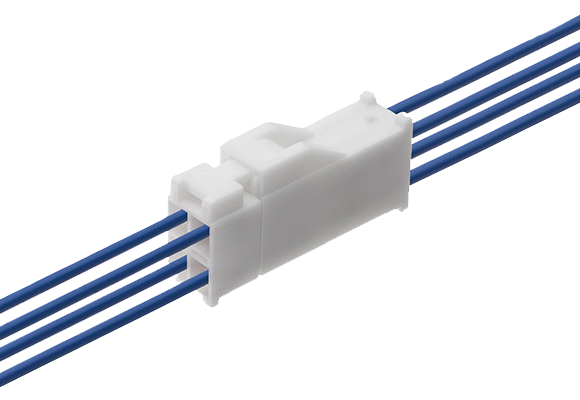

CM01シリーズ
1.ハウジングランスにより、低い挿入力で安定した端子挿入性を確保
2.インナーロック構造により、電線の引き回しによる外力の影響を受けにくい
【型式説明】
()・・・極数
*/#・・・製品仕様
型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式 |
外観 |
芯数 |
ピッチ |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適用外被径 |
適合ケーブル径 |
カタログ |
---|---|---|---|---|---|---|---|---|---|---|

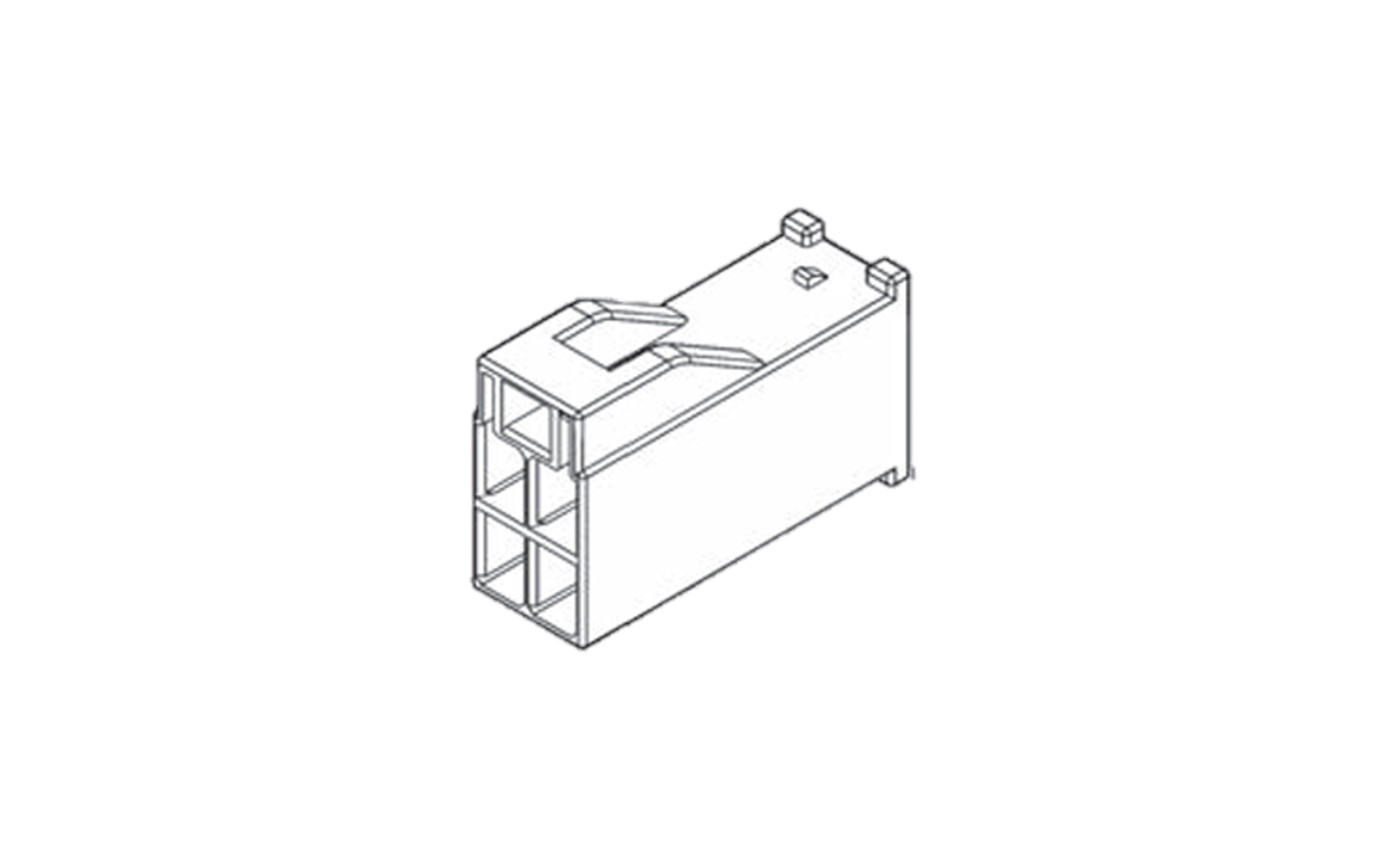

CM01H6-04N0 | ![]() |
4 | 3.8 | AWG#18:8.00 AWG#20:7.00 AWG#22:5.00 AWG#24:4.00 AWG#26:3.00 |
AC1,700V(r.m.s)1分間 | -40 | 105 | DL0123_MCICM01_BI_CL.pdf | ||

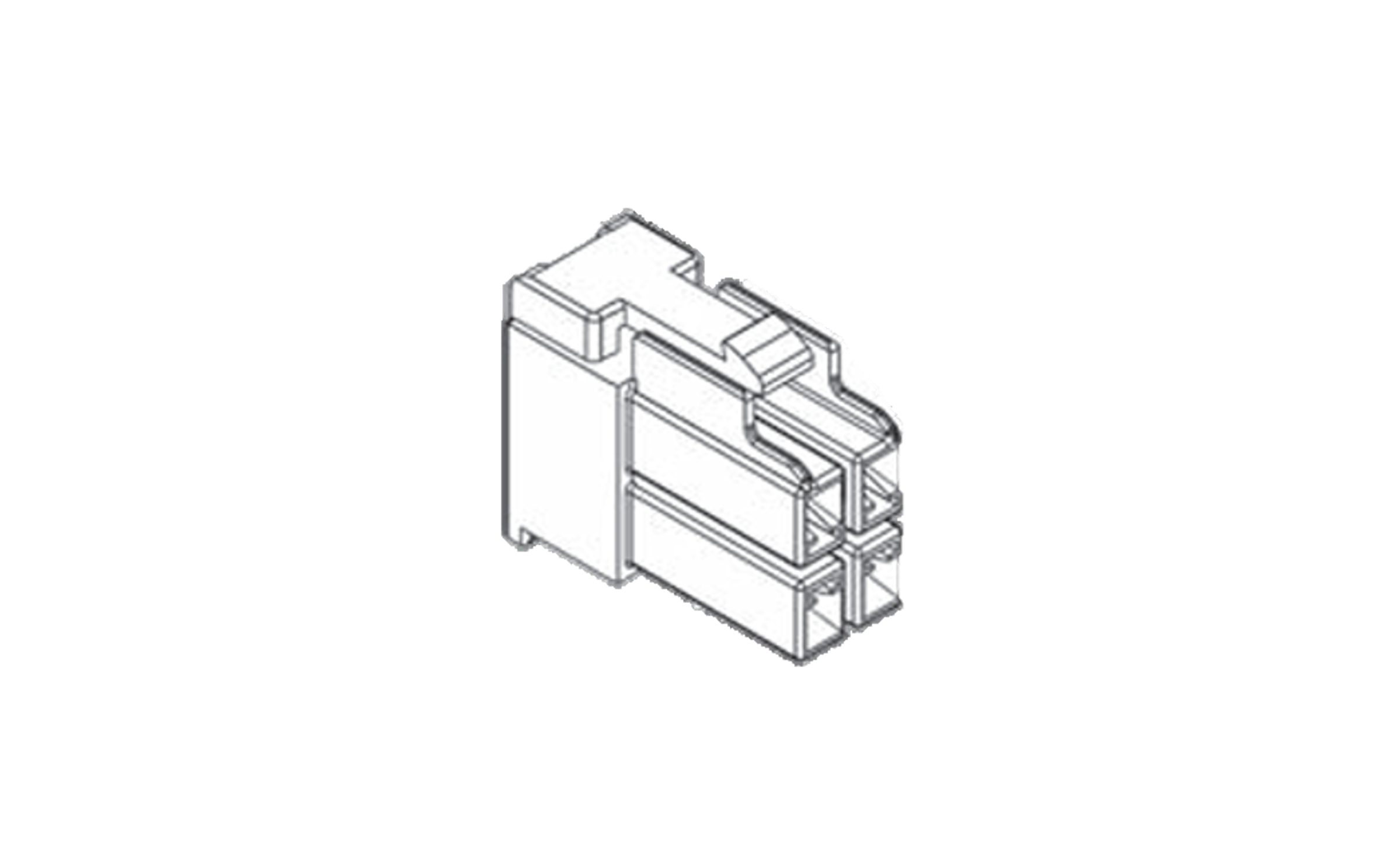

CM01H5-04N0 | ![]() |
4 | 3.8 | AWG#18:8.00 AWG#20:7.00 AWG#22:5.00 AWG#24:4.00 AWG#26:3.00 |
AC1,700V(r.m.s)1分間 | -40 | 105 | DL0123_MCICM01_BI_CL.pdf | ||

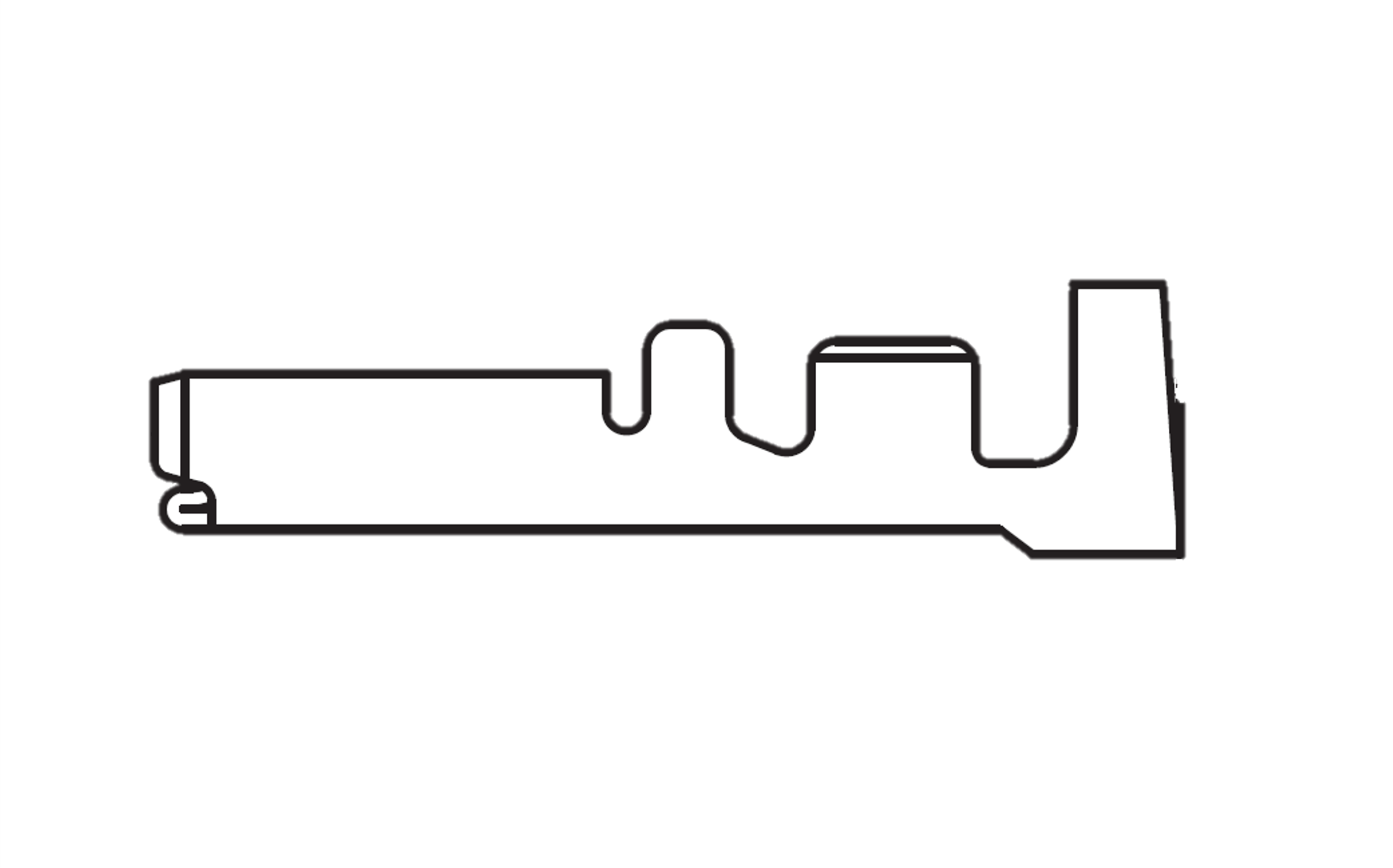

CM01C5-0*0A | ![]() |
-40 | 105 | *=1:Φ1.70 *=2:Φ2.10 |
*=1:AWG#26~22 *=2:AWG#22~18 |
DL0123_MCICM01_BI_CL.pdf | ||||

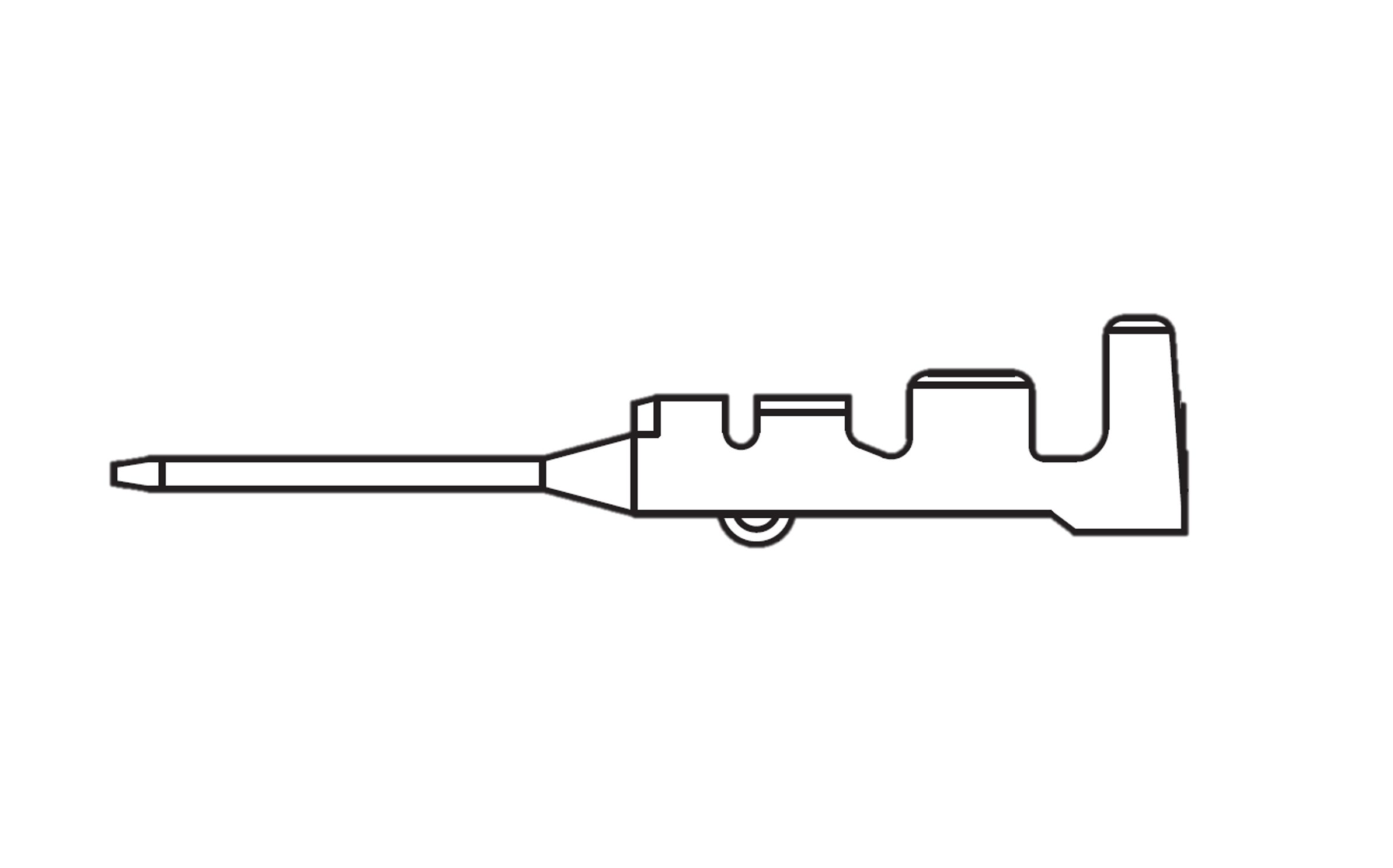

CM01C6-0*0A | ![]() |
-40 | 105 | *=1:Φ1.70 MAX *=2:Φ2.10 MAX |
*=1:AWG#26~22 *=2:AWG#22~18 |
DL0123_MCICM01_BI_CL.pdf |
