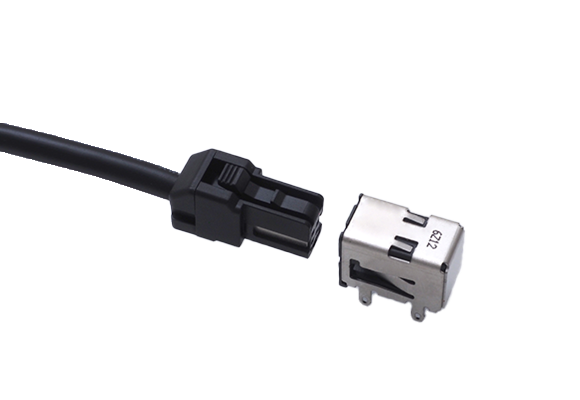

車載用高速伝送シールド コネクタ

TAKシリーズ
1.LVDS・USB・CAN・Ethernet伝送が可能
2.モールドロック構造による明瞭なロック音
3.誤挿入防止(最大7種類のキーバリエーション)

【型式説明】
()・・・極数
*/#・・・製品仕様

型式一覧

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式

外観

芯数

ピッチ
[mm]

実装/結線方法

定格電流
[A/ピン]

耐電圧

使用温度範囲
下限
[℃]

使用温度範囲
上限
[℃]

適合ケーブル径

図面

カタログ

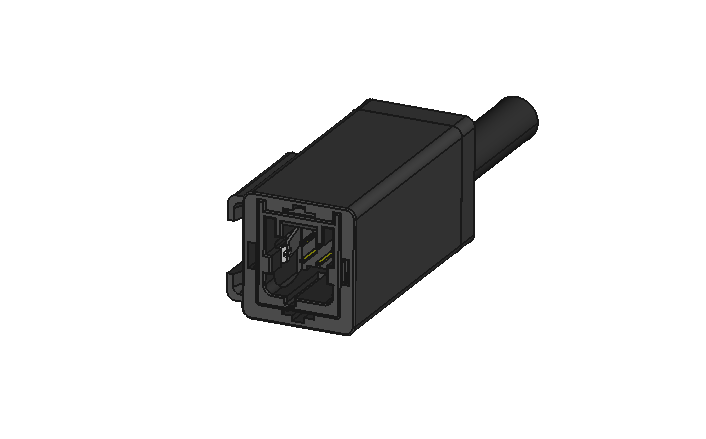

TAK-A4SMCG#-*A+ 4 2 中継/圧着 1 AC500V(r.m.s)1分間 -40 105 AWG#32~22 DL0117_HTKTAK_EN.pdf DL0016_HTKTAK_JP_CL.pdf

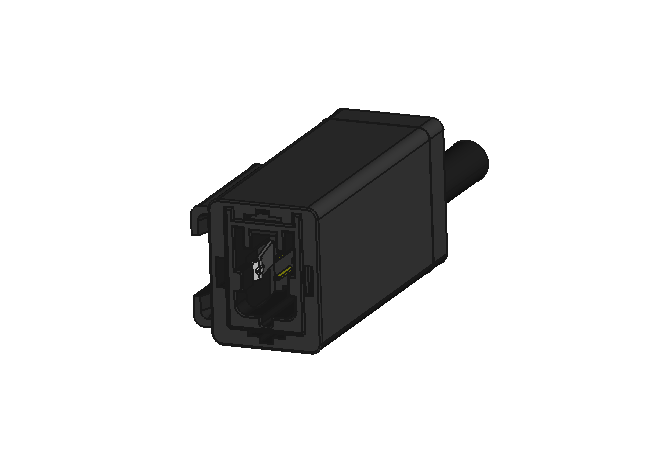

TAK-A6SMCGB-AC+ 6 2 中継/圧着 1 AC500V(r.m.s)1分間 -40 105 AWG#26~22 DL0118_HTKTAK_EN.pdf DL0016_HTKTAK_JP_CL.pdf
