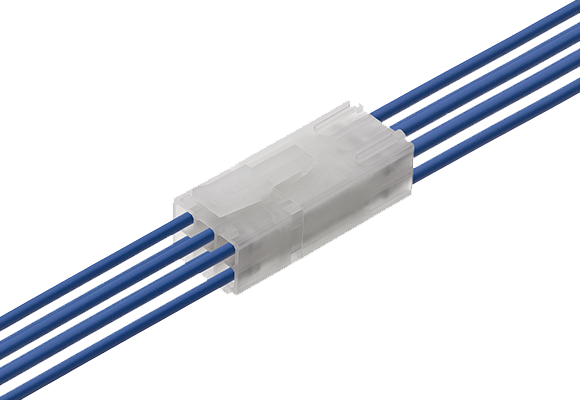

CL014シリーズ
1.端子のプラグとレセプタクルは雄雌どちらのハウジングでも挿入可能
2.端子はXY軸360°どの方向からも挿入できるため作業性が向上
3.アプリケーター1台でオスメス両端子の圧着が可能
【型式説明】
()・・・極数
*/#・・・製品仕様
型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式 |
外観 |
芯数 |
ピッチ |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適用外被径 |
適合ケーブル径 |
カタログ |
---|---|---|---|---|---|---|---|---|---|---|
CL-014()F | ![]() |
1,2,3,6,9,12 | 4.5 | 5 | AC1,500V(r.m.s)1分間 | -40 | 105 | DL0126_MCICL014_BI_CL.pdf | ||
CL-014()M | ![]() |
1,2,3,6,9,12 | 4.5 | 5 | AC1,500V(r.m.s)1分間 | -40 | 105 | DL0126_MCICL014_BI_CL.pdf | ||
CL-0240()M | ![]() |
2,3,6,9 | 4.5 | 5 | AC1,500V(r.m.s)1分間 | -40 | 105 | DL0126_MCICL014_BI_CL.pdf | ||
513*11-2M-K | ![]() |
-40 | 105 | *=5:Φ2.80 *=7:Φ3.40 |
*=5:AWG#24~20 *=7:AWG#20~16 |
DL0126_MCICL014_BI_CL.pdf | ||||
513*12-2M-K | ![]() |
-40 | 105 | *=5:Φ2.80 *=7:Φ3.40 |
*=5:AWG#24~20 *=7:AWG#20~16 |
DL0126_MCICL014_BI_CL.pdf |
